NY5[][]-1

工業電腦平台 NY系列 IPC機械控制器

NY5[][]-1

實現控制進化與資訊革新融合的新一代工業電腦

(單位:mm)

工業用箱型電腦型

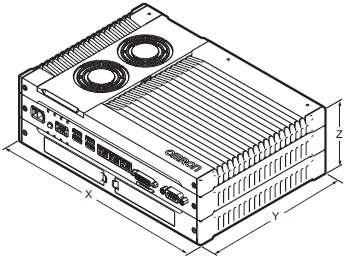

NY5[][]-1 外觀尺寸 1

項目 規格
外觀尺寸 寬X=282mm
深Y=195mm。包含DVI接頭時Y=200mm。
高度Z=88.75mm
重量 3.8kg

配件規格

在該安裝配件上安裝箱型電腦,以安裝配件功能接地。
安裝配件使用直徑4~5mm的金屬螺絲安裝。

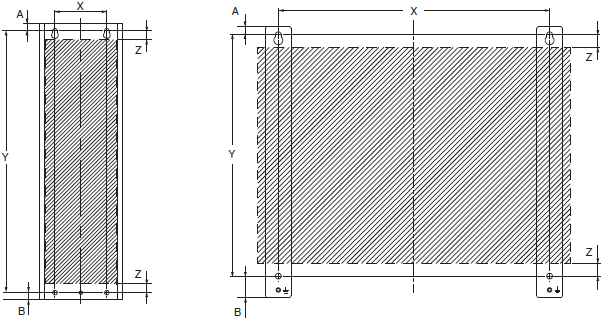

縱向安裝及壁掛安裝時安裝螺絲的位置:

NY5[][]-1 外觀尺寸 2

工業控制平板電腦型

NY5[][]-1 外觀尺寸 3

項目 型號規格
12.1吋 15.4吋
面板切割尺寸 埋入孔寬  X1 = 314-0 +1mm
埋入孔高  Y1 = 216-0 +1mm
埋入孔寬  X1 = 383-0 +1mm
埋入孔高  Y1 = 259-0 +1mm
面板的厚度範圍 * 面板的厚度範圍   Z1 = 1.6~6.0mm 面板的厚度範圍   Z1 = 1.6~6.0mm
外觀尺寸 寬   X = 332mm
高   Y = 234mm
深   Z = 121mm
寬   X = 401mm
高   Y = 277mm
深   Z = 121mm
監控器的面板表面厚度 邊緣厚度 R = 8.0mm
重量 6.1kg 7.2kg

*面板最小厚度依面板材料而異。
