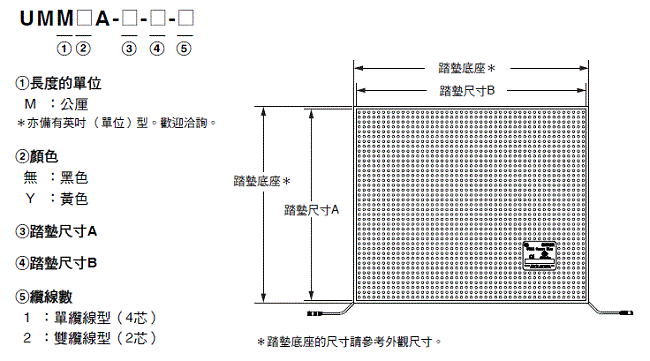

型號構成

UMA 種類 1

種類

安全踏墊

單纜線型

形狀
尺寸 黃色
A (mm) B (mm) 型號 型號
3667_lu_2_1 300 300 UMMA-0300-0300-1 UMMYA-0300-0300-1
400 400 UMMA-0400-0400-1 UMMYA-0400-0400-1
500 250 UMMA-0500-0250-1 UMMYA-0500-0250-1
500 400 UMMA-0500-0400-1 UMMYA-0500-0400-1
500 500 UMMA-0500-0500-1 UMMYA-0500-0500-1
500 1500 UMMA-0500-1500-1 UMMYA-0500-1500-1
600 400 UMMA-0600-0400-1 UMMYA-0600-0400-1
750 250 UMMA-0750-0250-1 UMMYA-0750-0250-1
750 500 UMMA-0750-0500-1 UMMYA-0750-0500-1
750 750 UMMA-0750-0750-1 UMMYA-0750-0750-1
750 1500 UMMA-0750-1500-1 UMMYA-0750-1500-1
1000 500 UMMA-1000-0500-1 UMMYA-1000-0500-1
1000 750 UMMA-1000-0750-1 UMMYA-1000-0750-1
1000 1000 UMMA-1000-1000-1 UMMYA-1000-1000-1
1000 1250 UMMA-1000-1250-1 UMMYA-1000-1250-1
1000 1500 UMMA-1000-1500-1 UMMYA-1000-1500-1

雙纜線型

形狀 尺寸 黃色
A (mm) B (mm) 型號 型號
3667_lu_3_1 300 300 UMMA-0300-0300-2 UMMYA-0300-0300-2
400 400 UMMA-0400-0400-2 UMMYA-0400-0400-2
500 250 UMMA-0500-0250-2 UMMYA-0500-0250-2
500 400 UMMA-0500-0400-2 UMMYA-0500-0400-2
500 500 UMMA-0500-0500-2 UMMYA-0500-0500-2
500 1500 UMMA-0500-1500-2 UMMYA-0500-1500-2
600 400 UMMA-0600-0400-2 UMMYA-0600-0400-2
750 250 UMMA-0750-0250-2 UMMYA-0750-0250-2
750 500 UMMA-0750-0500-2 UMMYA-0750-0500-2
750 750 UMMA-0750-0750-2 UMMYA-0750-0750-2
750 1500 UMMA-0750-1500-2 UMMYA-0750-1500-2
1000 500 UMMA-1000-0500-2 UMMYA-1000-0500-2
1000 750 UMMA-1000-0750-2 UMMYA-1000-0750-2
1000 1000 UMMA-1000-1000-2 UMMYA-1000-1000-2
1000 1250 UMMA-1000-1250-2 UMMYA-1000-1250-2
1000 1500 UMMA-1000-1500-2 UMMYA-1000-1500-2

外框

形狀 名稱 型號 備註
3667_lu_4_1 附PVC外蓋的外框(1.22m) UMRT4 鋪設於已完成裝設的安全踏墊外圍。
以底座(鋁製)和外蓋(PVC製)兩個配件所構成,可在內側鋪設纜線。
附PVC外蓋的外框(2.44m) UMRT8
3667_lu_4_2 接合外框(1.22m) UMJS4

裝設多張安全踏墊時,用於維持安全踏墊之間良好的靈敏度。

但M8接頭部份無法收納。

接合外框(2.44m) UMJS8
3667_lu_4_3 鋁質外框(2.44m) UMAL 鋪設於已完成裝設的安全踏墊外圍。
3667_lu_4_4 外向轉角 UMOC 使用附PVC外蓋外框時,裝設在安全踏墊的外向轉角部分。
3667_lu_4_5 內向轉角 UMIC 使用附PVC外蓋外框時,裝設在安全踏墊的內向轉角部分,以便能夠組合多張安全踏墊。

註. 附PVC外蓋外框(UMRT4型、UMRT8型)及鋁質外框(UMAL型)分別附有螺絲(No.8-32×1.25吋)、螺椿各12個。

外框套件(不含安全踏墊本體)

對象的安全踏墊型號 外框套件型號 備註
黃色
UMMA-0300-0300-[] UMMYA-0300-0300-[] MTKCA-0300-0300

設置與外向轉角和踏墊尺寸相符的外框
・外向轉角 UMOC型:4個
・附PVC外蓋的外框(搭配踏墊的A/B尺寸的長度):4個

3667_lu_02

UMMA-0400-0400-[] UMMYA-0400-0400-[] MTKCA-0400-0400
UMMA-0500-0250-[] UMMYA-0500-0250-[] MTKCA-0500-0250
UMMA-0500-0400-[] UMMYA-0500-0400-[] MTKCA-0500-0400
UMMA-0500-0500-[] UMMYA-0500-0500-[] MTKCA-0500-0500
UMMA-0500-1500-[] UMMYA-0500-1500-[] MTKCA-0500-1500
UMMA-0600-0400-[] UMMYA-0600-0400-[] MTKCA-0600-0400
UMMA-0750-0250-[] UMMYA-0750-0250-[] MTKCA-0750-0250
UMMA-0750-0500-[] UMMYA-0750-0500-[] MTKCA-0750-0500
UMMA-0750-0750-[] UMMYA-0750-0750-[] MTKCA-0750-0750
UMMA-0750-1500-[] UMMYA-0750-1500-[] MTKCA-0750-1500
UMMA-1000-0500-[] UMMYA-1000-0500-[] MTKCA-1000-0500
UMMA-1000-0750-[] UMMYA-1000-0750-[] MTKCA-1000-0750
UMMA-1000-1000-[] UMMYA-1000-1000-[] MTKCA-1000-1000
UMMA-1000-1250-[] UMMYA-1000-1250-[] MTKCA-1000-1250
UMMA-1000-1500-[] UMMYA-1000-1500-[] MTKCA-1000-1500

註1. []當單纜線型時:1;當雙纜線型時:2。
2. 外框套件型號各附有24個螺絲(No.8-32×1.25吋)和螺椿。
3. 附PVC外蓋的外框會配合踏墊尺寸A/B進行長度加工。
    PVC Trim Cvr= (the mat dimensions A and B)- 50.8 mm

踏墊控制器

形狀 安全輸出 輔助輸出 額定電壓 端子台 型號
3667_lu_6_1 2a 2b DC24V 螺絲式端子台 MC3

選購品

單纜線型安全踏墊用

踏墊控制器MC3型、安全控制器NX系列與單纜線型的踏墊連接時

纜線

形狀

名稱 纜線長度 規格 型號
3667_lu_7_1 單側接頭纜線 2 m 是為了連接控制器和安全踏墊單纜線型
(UM[][]A-[]-[]-1型)的纜線。
M8 4極插座
UMA-CBL-4PCF-M8-02M
5 m UMA-CBL-4PCF-M8-05M
10 m UMA-CBL-4PCF-M8-10M
3667_lu_7_2 延長纜線
(兩側接頭纜線)
2 m 是為了延長連接控制器和安全踏墊單纜線型
(UM[][]A-[]-[]-1型)的纜線。
M8 4極插頭-4極插座
UMA-CBL-4PMF-M8-02M
5 m UMA-CBL-4PMF-M8-05M
10 m UMA-CBL-4PMF-M8-10M

雙纜線型安全踏墊用

踏墊控制器MC3型、安全控制器NX系列與雙纜線型的踏墊連接時

纜線

形狀
名稱 纜線長度 規格 型號
3667_lu_8_1 單側接頭纜線 2 m 是為了連接控制器和安全踏墊雙纜線型
(UM[][]A-[]-[]-2型)的纜線。
M8 3極插座
UMA-CBL-3PCF-M8-02M
5 m UMA-CBL-3PCF-M8-05M
10 m UMA-CBL-3PCF-M8-10M
3667_lu_8_2 延長纜線
(兩側接頭纜線)
2 m 是為了連接控制器和安全踏墊雙纜線型
(UM[][]A-[]-[]-2型),或是連結安全踏墊的纜線。
M8 3極插頭-3極插座
UMA-CBL-3PMF-M8-02M
5 m UMA-CBL-3PMF-M8-05M
10 m UMA-CBL-3PMF-M8-10M

插頭轉換纜線、插座轉換纜線

詳細的連接方法請參考第7頁的「安全踏墊與踏墊控制器的連接範例」。

形狀 名稱 纜線長度 規格 型號
3667_lu_9_1 插頭轉換纜線 0.15 m 使用在連接兩個雙纜線型安全踏墊
(UM[][]A-[]-[]-2型)插座時。
M8 3極插頭-3極插頭
UMA-CBL-3PMM-M8-0.15M
3667_lu_9_2 插座轉換纜線 0.15 m 使用在連接兩個雙纜線型安全踏墊
(UM[][]A-[]-[]-2型)插頭時。
M8 3極插座-3極插座
UMA-CBL-3PFF-M8-0.15M
