產品資訊TOP
規格選型
（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年4月12日
標準安裝
螺絲型
對照型 (每組2個)
E32-T11N 2M ( 自由裁切)
E32-T11R 2M ( 自由裁切)
E32-LT11 2M ( 自由裁切)
E32-LT11R 2M ( 自由裁切)
反射型
E32-C31N 2M (自由裁切)
註. 插入投光側的光纖係以白線標示。
附M3螺帽(黃銅鍍鎳鍍金)
華司(黃銅鍍鎳鍍金) (各2個)
E32-C11N 2M ( 自由裁切)
註. 插入投光側的光纖係以白線標示。
E32-D21R 2M ( 自由裁切)
E32-C31 2M (自由裁切)
註. 插入投光側的光纖係以白線標示。

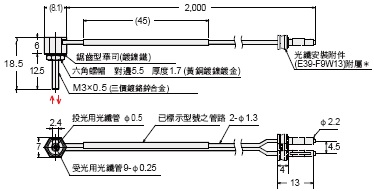

E32-C31M 1M (自由裁切)
註. 插入投光側的光纖係以白線標示。
＊ 附屬的光纖安裝附件係專用品。
無法安裝另售的E39-F9。
E32-D211R 2M (自由裁切)
E32-D11R 2M (自由裁切)
E32-CC200 2M (自由裁切)
註. 插入投光側的光纖係以白線標示。
E32-LD11 2M ( 自由裁切)
E32-LD11R 2M ( 自由裁切)
圓柱型
對照型(每組2個)

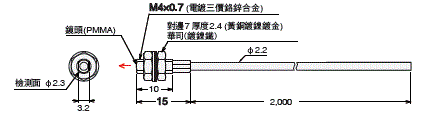

E32-T223R 2M ( 自由裁切)
E32-T22B 2M ( 自由裁切)
E32-T12R 2M (自由裁切)
E32-T14LR 2M (自由裁切)
反射型
E32-D22B 2M ( 不可裁切)
＊本附件已黏接，因此無法拆卸。
E32-D43M 1M ( 不可裁切)
＊本附件已黏接，因此無法拆卸。
E32-D22R 2M (自由裁切)
E32-D221B 2M (自由裁切)
E32-D32L 2M ( 自由裁切)
註. 插入投光端的光纖係以黃色虛線標示。
E32-D33 2M ( 自由裁切)
螺帽型
對照型(每組2個)
E32-LT11N 2M (自由裁切)
E32-T11N 2M ( 自由裁切)
反射型
E32-LD11N 2M ( 自由裁切)
E32-C21N 2M ( 自由裁切)
＊相容光纖放大器：E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-S系列
除了上述以外的E3X-MDA（2CH型）、E3X-SD或E3X-NA等投受光纖插入口間距為8mm的類型，請使用附屬的光纖安裝附件E39-F9-7。
註. 插入投光側的光纖係以白線標示。
E32-D21N 2M ( 自由裁切)
＊相容光纖放大器：E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-S系列
除了上述以外的E3X-MDA（2CH型）、E3X-SD或E3X-NA等投受光纖插入口間距為8mm的類型，請使用附屬的光纖安裝附件E39-F9-7。
E32-C11N 2M ( 自由裁切)
註. 插入投光側的光纖係以白線標示。
回歸反射型(有M.S.R.功能)
E32-LR11NP 2M ( 自由裁切)
E39-RP1
材質：
<反射面>甲基丙烯樹脂
<背面> ABS
節省空間
扁平型
對照型 (每組2個)

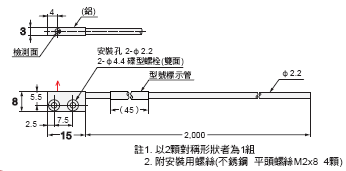

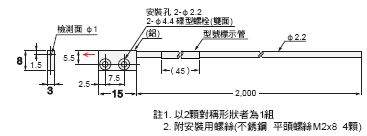

E32-T15XR 2M ( 自由裁切)
註1. 以2顆對稱形狀者為1組
2. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 4顆)
E32-T15YR 2M ( 自由裁切)
註1. 以2顆對稱形狀者為1組
2. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 4顆)

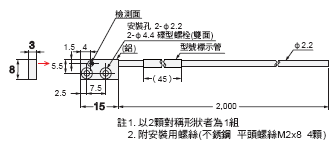

E32-T15ZR 2M (自由裁切)
註1. 以2顆對稱形狀者為1組
2. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 4顆)
E32-LT35Z 2M ( 自由裁切)
反射型

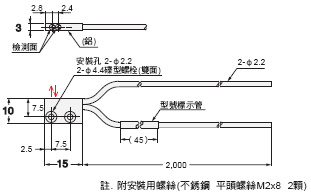

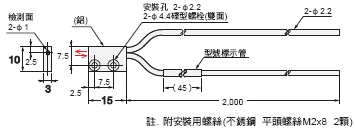

E32-D15XR 2M ( 自由裁切)
註. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 2顆)

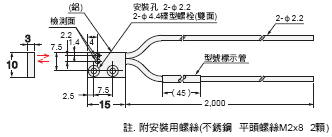

E32-D15YR 2M ( 自由裁切)
註. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 2顆)
E32-D15ZR 2M (自由裁切)
註. 附安裝用螺絲(不銹鋼 平頭螺絲M2x8 2顆)
套筒型(在接近物體的位置進行檢測)
對照型(每組2個)
E32-T24R 2M ( 自由裁切)
E32-T24E 2M ( 自由裁切)
E32-T33 1M (自由裁切)
E32-T21-S1 2M (自由裁切)
E32-TC200BR 2M (自由裁切)
反射型
E32-D24R 2M ( 自由裁切)
E32-D24-S2 2M (自由裁切)
E32-D43M 1M (不可裁切)
＊ 本附件已黏接，因此無法拆卸
E32-D331 2M ( 不可裁切)
＊ 本附件已黏接，因此無法拆卸
E32-D33 2M (自由裁切)
E32-D32-S1 0.5M (不可裁切)
＊ 本附件已黏接，因此無法拆卸
E32-D31-S1 0.5M (不可裁切)
＊ 本附件已黏接，因此無法拆卸
E32-DC200F4R 2M (自由裁切)
E32-D22-S1 2M (自由裁切)
E32-D21-S3 2M (自由裁切)
E32-DC200BR 2M (自由裁切)
E32-D25-S3 2M (自由裁切)
強化光束
小光點反射(微小物體檢測)
反射型
E32-C42 1M (不可裁切)＋ E39-F3A
＊ 本附件已黏接，因此無法拆卸。
註. 插入投光側的光纖係以白線標示。
E39-F3A
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
註. 本單元為E32-C42專用的透鏡單元。
E32-C42 1M (不可裁切)＋ E39-F17
＊ 本附件已黏接，因此無法拆卸。
註. 插入投光側的光纖係以白線標示。
E39-F17
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
E32-C31 2M (自由裁切)＋ E39-F3C
註. 用來插入投光側的光纖上有白色套管。
E39-F3C
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
註. 本單元為E32-C31、E32-C31N專用的透鏡單元。
E32-C21N 2M (自由裁切)＋ E39-F3C
註. 用來插入投光側的光纖上有白色套管。
E32-C42S 1M (不可裁切)
＊ 本附件已黏接，因此無法拆卸。
註. 插入投光側的光纖係以白線標示。
E32-L15 2M (自由裁切)
註. 插入投光側的光纖係以白線標示。
E32-C41 1M (不可裁切)＋ E39-F3A-5
＊ 本附件已黏接，因此無法拆卸。
註. 用來插入投光側的光纖上有白色套管。
E39-F3A-5
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
註. 本單元為E32-C41、E32-C31、E32-C31N專用的透鏡單元。
E32-C31 2M (自由裁切) ＋ E39-F3A-5
註. 插入投光側的光纖係以白線標示。
E32-C21N 2M (自由裁切)＋ E39-F3A-5
註. 插入投光側的光纖係以白線標示。
E32-C41 1M (不可裁切)＋ E39-F3B
＊ 本附件已黏接，因此無法拆卸。
註. 用來插入投光側的光纖上有白色套管。
E39-F3B
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
註. 本單元為E32-C41、E32-C31、E32-C31N專用的透鏡單元。
E32-C31 2M (自由裁切)＋ E39-F3B
註. 插入投光側的光纖係以白線標示。
E32-C21N 2M (自由裁切)＋ E39-F3B
註. 插入投光側的光纖係以白線標示。
E32-CC200 2M ( 自由裁切)＋ E39-F18
註. 插入投光側的光纖係以白線標示。
E39-F18
材質：<筒柱體>鋁
<光學鏡頭部分>光學玻璃
註. 本單元為E32-C11N、E32-CC200專用的透鏡單元。
E32-C11N 2M ( 自由裁切)＋ E39-F18
註. 插入投光側的光纖係以白線標示。
高功率(長距離設置/耐灰塵)
對照型 (每組2個)
E32-LT11N 2M ( 自由裁切)
E32-T17L 10M(自由裁切)
E32-LT11 2M ( 自由裁切)
E32-LT11R 2M( 自由裁切)
E32-T14 2M( 自由裁切)
反射型
E32-D16 2M(自由裁切)
透鏡單元 (每組2個)
E39-F1
材質：<筒柱體>黃銅
<鏡頭部>光學玻璃
註. 每組2個。
E39-F16
材質：<筒柱體> SUS303
<光學鏡頭部分>光學玻璃
註. 每組2個。
E39-F2
材質：<筒柱體>黃銅
<光學鏡頭部分>光學玻璃
註. 每組2個。
對照型 (每組2個)
E32-T11N 2M ( 自由裁切)＋ E39-F1
E32-T11R 2M ( 自由裁切)＋ E39-F1
E32-T11 2M ( 自由裁切)＋ E39-F1
E32-T11N 2M ( 自由裁切)＋ E39-F16
E32-T11R 2M ( 自由裁切)＋ E39-F16
E32-T11 2M ( 自由裁切)＋ E39-F16
E32-T11R 2M (自由裁切)＋ E39-F2
E32-T11 2M (自由裁切)＋ E39-F2
透鏡單元 (每組2個)
E39-F1
材質：<筒柱體>黃銅
<鏡頭部>光學玻璃
註. 每組2個。
E39-F16
材質：<筒柱體> SUS303
<光學鏡頭部分>光學玻璃
註. 每組2個。
E39-F2
材質：<筒柱體>黃銅
<鏡頭部>光學玻璃
註. 每組2個。
E39-F1-33
材質：<筒柱體>黃銅
<光學鏡頭部分>光學玻璃
註1. 每組2個。
註2. 本單元為E32-T51專用的透鏡單元。
對照型 (每組2個)
E32-T51R 2M ( 自由裁切)＋ E39-F1
E32-T81R-S 2M ( 不可裁切)＋ E39-F1
E32-T61-S 2M ( 不可裁切)＋ E39-F1
E32-T51R 2M ( 自由裁切)＋ E39-F16
E32-T81R-S 2M ( 不可裁切)＋ E39-F16
E32-T61-S 2M ( 不可裁切)＋ E39-F16
E32-T51R 2M (自由裁切)＋ E39-F2
E32-T81R-S 2M (不可裁切)＋ E39-F2
E32-T61-S 2M (不可裁切)＋ E39-F2
E32-T51 2M (自由裁切)＋ E39-F1-33
E32-T51 2M (自由裁切)＋ E39-F16
狹窄視野(跨間隙檢測)
對照型 (每組2個)
E32-A03 2M (自由裁切)
註. 需將刻印面與其背面作為安裝面(標準面)使用。
E32-A03-1 2M (自由裁切)
註1. 需將刻印面與其背面作為安裝面(標準面)使用。
2. 每組包含2個對稱形狀的產品。
E32-A04 2M (自由裁切)
註. 需將刻印面與其背面作為安裝面(標準面)使用。
E32-T24SR 2M (自由裁切)
E32-T24S 2M (自由裁切)
E32-T22S 2M (自由裁切)
以不檢測背景的方式進行檢測
限定反射型
E32-L16-N 2M (自由裁切)
E32-L24S 2M (自由裁切)
E32-L25L 2M (自由裁切)
透明體檢測
回歸反射型
回歸反射型( 附M.S.R. 功能)
E32-LR11NP 2M型 ( 自由裁切 )
E39-RP1 型
材質：<反射面>甲基丙烯樹脂
<背面> ABS
E32-R16 2M型 (自由裁切)
E39-R1型 (附屬)
材質：<反射面>甲基丙烯樹脂
<背面> ABS
E32-R21 2M型 (自由裁切)
E39-R3型 (附屬)
材質：<反射面>甲基丙烯樹脂
<背面> ABS
限定反射型(玻璃檢測用)
限定反射型
E32-L24S 2M型 (自由裁切)
E32-L16-N 2M (自由裁切)
E32-A08 2M型 (自由裁切)
E32-A12 2M型 (自由裁切)
E32-L25L 2M型 (自由裁切)
E32-A09 2M型 (自由裁切)
耐環境
耐化學藥品/耐油
對照型 (每組2個)
E32-T11NF 2M型 (自由裁切)
E32-T12F 2M型 (自由裁切)
E32-T11F 2M型 (自由裁切)
E32-T14F 2M型 (自由裁切)
E32-T51F 2M型 (自由裁切)
反射型
E32-L11FP 2M型 (自由裁切)
E32-L11FS 2M型 (自由裁切)
E32-D12F 2M型 (自由裁切)
E32-D11U 2M型 (自由裁切)
耐繞曲/耐斷線
對照型 (每組2個)
E32-T22B 2M型 (自由裁切)
E32-T21 2M型 (自由裁切)
E32-T11 2M型 (自由裁切)
E32-T25XB 2M型 (自由裁切)
註1. 以2個外形對稱者為1組
2. 附安裝用螺絲(不銹鋼平頭螺絲M2 x 8 4顆)
E39-F32C 1M型
註. 滑動座板(鉄 鍍三價鉻 4個）附屬
反射型
E32-D22B 2M型 (不可裁切)
＊本附件已黏接，因此無法拆卸
E32-D21 2M型 (自由裁切)
E32-D221B 2M型 (自由裁切)
E32-D21B 2M型 (自由裁切)
E32-D11 2M型 (自由裁切)
E32-D25XB 2M型 (自由裁切)
註 附安裝用螺絲(不銹鋼平頭螺絲M2 x 8 2顆)
E39-F32A 1M/E39-F32C 1M/E39-F32D 1M型
註 滑動座板(鉄 鍍三價鉻 2個(E39-F32C 1M為4個))附屬
耐熱
對照型 (每組2個)
E32-T51R 2M型 (自由裁切)
E32-T51 2M型 (自由裁切)
E32-T81R-S 2M型 (不可裁切)
註. 耐熱溫度為A部200°C、B部110°C。
不過本體插入部分(有＊符號位置)
必須在符合放大器的環境溫度範圍內使用。
E32-T61-S 2M型 (不可裁切)
註. 耐熱溫度為A部300°C，B部(本體插入部) 110°C。
不過本體插入部分(有＊符號位置)必須在符合放大器的環境溫度範圍內使用。
反射型
E32-D51R 2M型 (自由裁切)
E32-D51 2M型 (自由裁切)
E32-D81R-S 2M型 (不可裁切)
註1. 耐熱溫度為A部200°C、B部110°C。
不過本體插入部分(有＊符號位置)必須在符
合放大器的環境溫度範圍內使用。
E32-A08H2 2M型 (不可裁切)
註. 耐熱溫度為
A部300°C、
B部(本體插入部)110°C。
E32-A09H2 2M型 (不可裁切)
註. 耐熱溫度為A部300°C、B部(本體插入部)110°C。
不過本體插入部分(有＊符號位置)必須在符合放大器
的環境溫度範圍內使用。
E32-D611-S 2M 型(不可裁切)
註. 耐熱溫度為A部300°C、B部(本體插入部)110°C。
不過本體插入部分(有＊符號位置)必須在符合放大器
的環境溫度範圍內使用。
E32-D61-S 2M型 (不可裁切)
＊2 光纖長度超過10 m時為φ6。
＊3 光纖長度超過10 m時為10。
註1. 耐熱溫度為A部350°C、B部(本體插入部)110°C。
不過本體插入部分(有＊符號位置)必須在
符合放大器的環境溫度範圍內使用。
E32-D73-S 2M型 (不可裁切)
註1. 耐熱溫度為A部400°C、B部300°C、
C部(本體插入部)110°C。
不過本體插入部分(有＊符號位置)必須在
符合放大器的環境溫度範圍內使用。
專用應用
區域光束(區域檢測)
對照型 (每組2個)
E32-T16PR 2M 型 ( 自由裁切)
＊ 密封狹縫板寬度
0.5mm/1mm (各2個)配件
E32-T16JR 2M型 (自由裁切)
E32-T16WR 2M 型 ( 自由裁切)
反射型
E32-D36P1 2M型 (自由裁切)
液面高度檢測

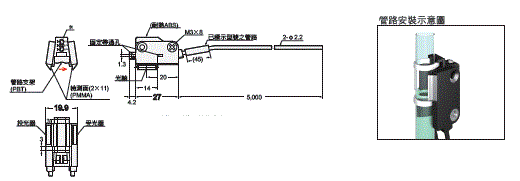

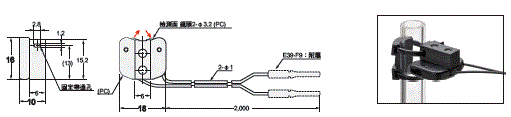

E32-A01 5M型 (自由裁切)
＊ 請依照所使用的管路直徑(1/8、1/4、3/8吋)，
將支架固定於適當的位置。
註. 附2條固定帶(尼龍)
E32-L25T 2M型 (自由裁切)
註. 附2條固定帶(尼龍)、1片反射防止板

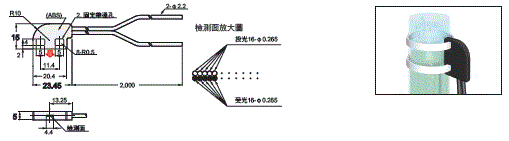

E32-D36T 2M型 (自由裁切)
E32-D82F1 4M型 (自由裁切)
＊ 放大器端光纖2m的部分為塑膠光纖，因此可自由裁切。
註. 耐熱溫度為A部位200°C、B部位85°C。
耐真空
對照形 (每組2個)
E32-T51V 1M型 (不可裁切)
E32-T51V 1M型 (不可裁切) + E39-F1V型
E39-F1V型
E32-T84SV 1M型 (不可裁切)
E32-T10V 2M型 (自由裁切)
E32-VF4型
註1. 安裝時，O形環V40需安裝於大氣端真空槽的壁面。
2. 安裝孔加工尺寸：φ38±0.5mm
3. 鎖緊扭力請勿超過9.8N‧m以下。
4. 附O形環V40
E32-VF1型
註1. 安裝時，O形環V15需安裝於大氣端真空槽的壁面。
2. 安裝孔加工尺寸：φ14.5±0.2mm
3. 鎖緊扭力，螺帽：為14.7N•m以下、連接接頭：為1.5N•m以下。
4. 包裝內附O形環V15、螺帽、彈簧華司、2個連接接頭、4個光纖專用O形環
FPD/半導體/太陽能電池業界
限定反射形
E32-L16-N 2M型 (自由裁切)
E32-A08 2M型 (自由裁切)
E32-A08H2 2M型 (不可裁切)
註. 耐熱溫度為A部300°C，
B部(本體插入部) 110°C。
E32-A12 2M型 (自由裁切)
E32-A09 2M型 (自由裁切)
E32-A09H2 2M型 (不可裁切)
註. 耐熱溫度為A部300°C，B部(本體插入部) 110°C。
不過本體插入部分(有＊符號位置)必須在符合放大器的
環境溫度範圍內使用。
E32-L11FP 2M型 (自由裁切)
E32-L11FS 2M型 (自由裁切)
對照型(每組2個)
E32-A03 2M型 (自由裁切)
註. 需將刻印面與其背面作為安裝面(標準面)使用。
E32-A03-1 2M型 (自由裁切)
註1. 需將刻印面與其背面作為安裝面(標準面)使用。
2. 每組包含2個對稱形狀的產品。
E32-A04 2M型 (自由裁切)
註. 需將刻印面與其背面作為安裝面(標準面)使用。
E32-T24SR 2M型 (自由裁切)
E32-T24S 2M型 (自由裁切)
更新日期 2024年4月12日
