規格選型
・詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus（Class I Div 2已取得危險場所認證之產品）、CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請向本公司洽詢。
CJ1W-SCU
CJ系列 序列通訊模組
更新日期 2024年3月27日
關於國外規格
|
模組 種類 |
產品名稱 | 規格 | 佔用
號機數 |
消耗電流(A) | 型號 | 國外
規格 |
||
|---|---|---|---|---|---|---|---|---|
| 通訊介面部 | 通訊功能 | 5V
系列 |
24V
系列 |
|||||
| CJ1
CPU 高功能 模組 |
序列通訊 模組
|
RS-232C
×2埠 |
CJ系統的各連接埠 可選擇以下功能 ・協定巨集指令
可選擇以下功能 ・協定巨集指令
|
1號機份 | 0.28
＊1 |
― | CJ1W-SCU22
＊2 |
UC1、
N、L、 CE |
| RS-422A/485
×2埠 |
0.40 | ― | CJ1W-SCU32
＊2 |
|||||
| RS-232C
×1埠 RS-422A/485 ×1埠 |
0.36
＊1 |
― | CJ1W-SCU42
＊2 |
|||||
| CJ1
CPU 高功能 模組 |
序列通訊 模組
|
RS-232C
×2埠 |
各連接埠 可選擇以下功能 ・協定巨集指令 ＊4
|
1號機份 | 0.28
＊1 |
― | CJ1W-SCU21-V1
＊8＊9 |
UC1、
N、L、 CE |
| RS-422A/485
×2埠 |
0.38 | ― | CJ1W-SCU31-V1
＊8＊9 |
|||||
| RS-232C
×1埠 RS-422A/485 ×1埠 |
0.38
＊1 |
― | CJ1W-SCU41-V1
＊8＊9 |
|||||
＊1. 使用RS-232C/RS-422A轉換模組NT-AL001型時，增加0.15A/台。
＊2. NJ系統無法使用簡易備份功能、中斷通知功能。
＊3. SerialRcvNoClear指令僅能用於序列通訊模組Ver.2.1以上、NJ系列CPU模組Ver.1.03以上以及Sysmac Studio Ver.1.04以上。
＊4. 協定巨集指令追蹤功能會在CPU模組處於運轉/監控模式時動作。（NJ系列CPU模組無監控模式）
＊5. 序列閘道器功能僅限序列通訊模組Ver.1.2以上。
＊6. 無程序通訊功能僅限序列通訊模組的模組Ver.1.2以上（並需要CS1/CJ1 CPU模組的模組Ver.3.0以上或CJ2 CPU模組）。
＊7. Modbus-RTU子局功能僅限序列通訊模組Ver.1.3以上。
＊8. 機械自動化控制器NJ系列無法使用本模組。
＊9. 已於2023年3月停止接單。
序列通訊模組附屬品
| 型號 | 附屬品 | 規格 |
|---|---|---|
| CJ1W-SCU32 | 序列埠（RS-422A/485）接頭×2 | 端子台接頭（FMC1.5/5-STF-3.5AU） Phoenix Contact製 |
| CJ1W-SCU42 | 序列埠（RS-422A/485）接頭×1 | 端子台接頭（FMC1.5/5-STF-3.5AU） Phoenix Contact製） |
插頭：XM3A-0921型（OMRON製）或同等品
保護蓋：XM2S-0911-E型（OMRON製）或同等品

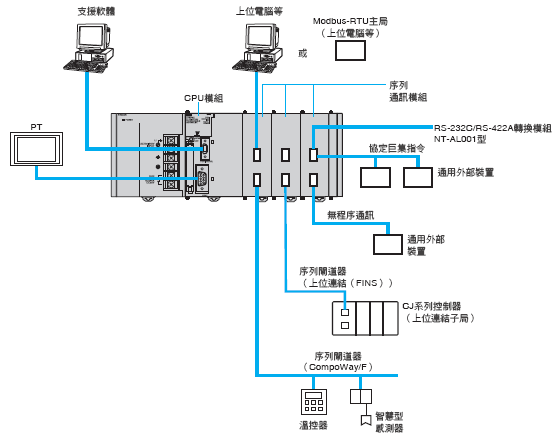

系統構成圖
