CJ1W-MD

CJ系列 輸出入模組

CJ1W-MD

備有各種變化的基本輸出入模組,可對應各種應用和配線方式

DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD231型

名稱 DC輸入/電晶體輸出模組(Sink型)(富士通/OTAX接頭、16點/16點)
型號 CJ1W-MD231
輸出部(CN1) 輸入部(CN2)
額定電壓 DC12~24V 額定輸入電壓 DC24V

使用負載

電壓範圍

DC10.2~26.4V

容許輸入

電壓範圍

DC20.4~26.4V

最大負載

電流

0.5A/點、2.0A/模組 輸入阻抗 3.3kΩ

最大突波

電流

4.0A/點 10ms以下 輸入電流 7mA(TYP.)(DC24V)
漏電流 0.1mA以下

ON電壓

/ON電流

DC14.4V以上/3mA以上
殘留電壓 1.5V以下

OFF電壓/

OFF電流

DC5V以下/1mA以下
ON應答時間 0.1ms以下 ON應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
OFF應答時間 0.8ms以下
迴路數 16點(16點/共通1迴路) OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
保險絲

外部供給

電源

DC10.2~26.4V 20mA以上 迴路數 16點(16點/共通1迴路)
同時ON點數 75% (12點) DC24V時
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下

內部消耗

電流

DC5V:130mA以下
重量 90g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)

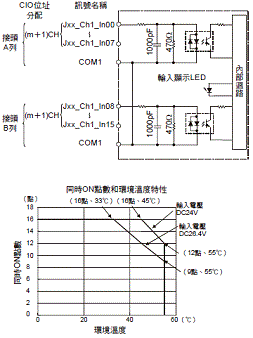

2056_sp_1_1

・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

 2056_sp_1_2

・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

外部連接圖、
端子與設備

變數的對照圖

2056_sp_1_4
2056_sp_1_5

˙配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
˙CN1的A9和B9 (COM0 (0V))的兩個端子務必相互接線。
˙CN1的A10和B10 (+V)的兩個端子務必相互接線。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

˙CN2的A9和B9 (COM1)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。

DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD233型

名稱 DC輸入/電晶體輸出模組(Sink型)(MIL接頭、16點/16點)
型號 CJ1W-MD233
輸出部(CN1) 輸入部(CN2)
額定電壓 DC12~24V 額定輸入電壓 DC24V

使用負載

電壓範圍

DC10.2~26.4V

容許輸入

電壓範圍

DC20.4~26.4V
最大負載電流 0.5A/點、2.0A/模組 輸入阻抗 3.3kΩ
最大突波電流 4.0A/點 10ms以下 輸入電流 7mA (TYP.)(DC24V)
漏電流 0.1mA以下

ON電壓

/ON電流

DC14.4V以上/3mA以上
殘留電壓 1.5V以下

OFF電壓

/OFF電流

DC5V以下/1mA以下
ON應答時間 0.1ms以下 ON應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
OFF應答時間 0.8ms以下
迴路數 16點(16點/共通1迴路) OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
保險絲

外部供給

電源

DC10.2~26.4V 20mA以上 迴路數 16點(16點/共通1迴路)
同時ON點數 75% (12點) DC24V時
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓
全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:130mA以下
重量 90g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)

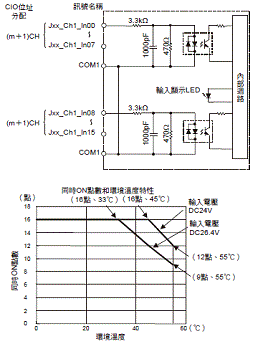

2056_sp_2_1

・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
 2056_sp_2_2

・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

外部連接圖、
端子與設備

變數的對照圖

2056_sp_2_4

・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・CN1的3和4(COM0(0V))的兩個端子

務必相互接線。
・CN1的1和2(+V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

2056_sp_2_5

˙CN2的3和4(COM1)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下。OFF應答時間為400μs以下。

DC24V輸入/電晶體輸出模組輸入32點/輸出32點 CJ1W-MD261型

名稱 DC輸入/電晶體輸出模組(Sink型)(富士通/OTAX接頭、32點/32點)
型號 CJ1W-MD261
輸出部(CN1) 輸入部(CN2)
額定電壓 DC12~24V 額定輸入電壓 DC24V

使用負載

電壓範圍

DC10.2~26.4V

容許輸入

電壓範圍

DC20.4~26.4V

最大負載

電流

0.3A/點(1.6A/共通、3.2A/模組) 輸入阻抗 5.6kΩ

最大突波

電流

3.0A/點 10ms以下 輸入電流 4.1mA(TYP.)(DC24V)
漏電流 0.1mA以下

ON電壓

/ON電流

DC19.0V以上/3mA以上 *2
殘留電壓 1.5V以下

OFF電壓

/OFF電流

DC5V以下/1mA以下
ON應答時間 0.5ms以下 ON應答時間 8.0ms以下
(可藉由設定切換0~ 32ms)*1
OFF應答時間 1.0ms以下
迴路數 32點(16點/共通2迴路) OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms)*1
保險絲

外部供給

電源

DC10.2~26.4V 30mA以上 迴路數 32點(16點/共通2迴路)
同時ON點數 75% (24點) DC24V時
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:140mA以下
重量 110g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)
2056_sp_3_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_3_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_3_3

外部連接圖、
端子與設備

變數的對照圖

2056_sp_3_4

・CN1的A19和A9(COM0(0V))的兩個端子務必相互接線。
・CN1的B19和B9(COM1(0V))的兩個端子務必相互接線。
・CN1的A20和A10(+V)的兩個端子務必相互接線。
・CN1的B20和B10(+V)的兩個端子務必相互接線。
・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

2056_sp_3_5

˙CN2的A9和A18(COM2)的兩個端子務必相互接線。
另外,請配置相同極性。
˙CN2的B9和B18(COM3)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

*1. 設為0ms時,由於內部元件延遲,ON應答時間為120μs以下。OFF應答時間為400μs以下。
*2. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。

DC24V輸入/電晶體輸出模組輸入32點/輸出32點 CJ1W-MD263型

名稱 DC輸入/電晶體輸出模組(Sink型)(MIL接頭、32點/32點)
型號 CJ1W-MD263
輸出部(CN1) 輸入部(CN2)
額定電壓 DC12~24V 額定輸入電壓 DC24V

使用負載

電壓範圍

DC10.2~26.4V

容許輸入

電壓範圍

DC20.4~26.4V
最大負載電流 0.3A/點(1.6A/共通、3.2A/模組) 輸入阻抗 5.6kΩ
最大突波電流 3.0A/點 10ms以下 輸入電流 4.1mA(TYP.)(DC24V)
漏電流 0.1mA以下

ON電壓

/ON電流

DC19.0V以上/3mA以上 *2
殘留電壓 1.5V以下

OFF電壓

/OFF電流

DC5V以下/1mA以下
ON應答時間 0.5ms以下 ON應答時間 8.0ms以下
(可藉由設定切換0~ 32ms)*1
OFF應答時間 1.0ms以下
迴路數 32點(16點/共通2迴路) OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms)*1
保險絲

外部供給

電源

DC10.2~26.4V 30mA以上 迴路數 32點(16點/共通2迴路)
同時ON點數 75% (24點) DC24V時
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:140mA以下
重量 110g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)
2056_sp_4_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_4_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_4_3

外部連接圖、
端子與設備

變數的對照圖

2056_sp_4_4

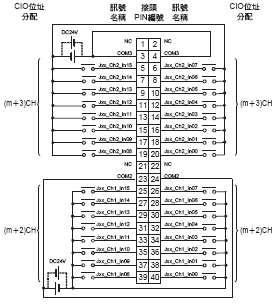

・CN1的23和24(COM0)的兩個端子務必相互接線。
・CN1的3和4(COM1)的兩個端子務必相互接線。
・CN1的21和22(+V)的兩個端子務必相互接線。
・CN1的1和2(+V)的兩個端子務必相互接線。
・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

2056_sp_4_5
˙CN2的23和24(COM2)的兩個端子務必相互接線。
另外,請配置相同極性。
˙CN2的3和4(COM3)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
*1. 設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。
*2. 連接2線式感測器時,有以下限制。
・請確保輸入電源電壓大於ON電壓(19V)加上感測器的殘留電壓(約3V)。
・請使用最小負載電流為3mA的感測器。
・如果連接的感測器最小負載電流為5mA或者更高時,請連接洩流器電阻。

DC24V輸入/電晶體輸出模組輸入16點/輸出16點 CJ1W-MD232型

名稱 DC輸入/電晶體輸出模組(Source型)(MIL接頭、16點/16點)
型號 CJ1W-MD232
輸出部(CN1) 輸入部(CN2)
額定電壓 DC24V 額定輸入電壓 DC24V

使用負載

電壓範圍

DC20.4~26.4V

容許輸入

電壓範圍

DC20.4~26.4V
最大負載電流 0.5A/點、2.0A/模組 輸入阻抗 3.3kΩ
漏電流 0.1mA以下 輸入電流 7mA(TYP.)(DC24V)
殘留電壓 1.5V以下

ON電壓

/ON電流

DC14.4V以上/3mA以上
ON應答時間 0.5ms以下

OFF電壓

/OFF電流

DC5V以下/1mA以下
OFF應答時間 1.0ms以下 ON應答時間 8.0ms以下
(可藉由設定切換0~32ms) *

負載短路

保護功能

檢測電流0.7~2.5A
異常解除後自動復歸
OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
迴路數 16點(16點/共通1迴路) 迴路數 16點(16點/共通1迴路)

外部供給

電源

DC20.4~26.4V 40mA以上 同時ON點數 75% (12點) DC24V時
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下

內部消耗

電流

DC5V:130mA以下
重量 100g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)
2056_sp_5_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_5_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_5_3

外部連接圖、
端子與設備

變數的對照圖

2056_sp_5_4

・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・CN1的3和4(COM0(+V))的兩個端子務必相互接線。
・CN1的1和2(0V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

2056_sp_5_5

˙CN2的3和4(COM1)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

*設為0ms時,由於內部元件延遲,ON應答時間為20μs以下,OFF應答時間為400μs以下。

TTL輸出入模組 輸入32點/輸出32點 CJ1W-MD563型

名稱 TTL輸出入模組(MIL接頭 32點/32點)
型號 CJ1W-MD563
輸出部(CN1) 輸入部(CN2)
額定電壓 DC5V±10% 額定輸入電壓 DC5V±10%

使用負載

電壓範圍

DC4.5~5.5V 輸入阻抗 1.1kΩ
最大負載電流 35mA/點
(560mA/共通、1.12A/模組)
輸入電流 約3.5mA(DC5V)
ON電壓 DC3.0V以上
漏電流 0.1mA以下 OFF電壓 DC1.0V以下
殘留電壓 0.4V以下 ON應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
ON應答時間 0.2ms以下
OFF應答時間 0.3ms以下 OFF應答時間 8.0ms以下
(可藉由設定切換0~32ms) *
迴路數 32點(16點/共通2迴路)
保險絲 迴路數 32點(16點/共通2迴路)
外部供給電源 DC5V±10% 40mA以上(1.2mA×ON點數) 同時ON點數 100% (16點/共通)同時ON
絕緣阻抗 全外部端子和GR端子間20MΩ以上 (at 100 VDC)
耐電壓 全外部端子和GR端子間AC1000V 1分鐘 漏電流10mA以下
內部消耗電流 DC5V:190mA以下
重量 110g以下
附屬品
迴路構成 CN1(OUT) CN2(IN)
2056_sp_6_1
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。
2056_sp_6_2
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

外部連接圖、
端子與設備

變數的
對照圖

2056_sp_6_3

・配線時,請注意外部供給電源的極性。
配線時若極性逆接,會導致負載動作。
・CN1的23和24(COM0)的兩個端子務必相互接線。
・CN1的3和4(COM1)的兩個端子務必相互接線。
・CN1的21和22(+V)的兩個端子務必相互接線。
・CN1的1和2(+V)的兩個端子務必相互接線。
・各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

2056_sp_6_4

˙CN2的23和24(COM2)的兩個端子務必相互接線。
另外,請配置相同極性。
˙CN2的3和4(COM3)的兩個端子務必相互接線。
另外,請配置相同極性。
˙各端子的訊號名稱為設備變數名稱。
設備變數名稱是設備名稱作為「Jxx」時的名稱。

*設為0ms時,由於內部元件延遲,ON應答時間為120μs以下,OFF應答時間為400μs以下。

輸出入模組的位元分配

32點輸出入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
0 OUT0/Jxx_Ch1_Out00
1 OUT1/Jxx_Ch1_Out01
14 OUT14/Jxx_Ch1_Out14
15 OUT15/Jxx_Ch1_Out15
(m+1) CH
(輸入)
0 IN0/Jxx_Ch1_In00
1 IN1/Jxx_Ch1_In01
14 IN14/Jxx_Ch1_In14
15 IN15/Jxx_Ch1_In15

64點輸出入模組

CIO位址分配 訊號名稱
(CJ/NJ)
CH 位元
mCH
(輸出)
0 OUT0/Jxx_Ch1_Out00
1 OUT1/Jxx_Ch1_Out01
14 OUT14/Jxx_Ch1_Out14
15 OUT15/Jxx_Ch1_Out15
(m+1) CH
(輸出)
0 OUT0/Jxx_Ch2_Out00
1 OUT1/Jxx_Ch2_Out01
14 OUT14/Jxx_Ch2_Out14
15 OUT15/Jxx_Ch2_Out15
(m+2) CH
(輸入)
0 IN0/Jxx_Ch1_In00
1 IN1/Jxx_Ch1_In01
14 IN14/Jxx_Ch1_In14
15 IN15/Jxx_Ch1_In15
(m+3) CH
(輸入)
0 IN0/Jxx_Ch2_In00
1 IN1/Jxx_Ch2_In01
14 IN14/Jxx_Ch2_In14
15 IN15/Jxx_Ch2_In15
