Taiwan
產品資訊TOP
規格選型
| 操作部直徑 | 功能 | 型號 | 外觀 | |
|---|---|---|---|---|
| φ30型
φ40型 |
按壓鎖
旋轉復歸 |
A165E | 分離型 |  (以φ30型為例) |
| A165E-[]-03U | 一體型 |  (以φ30型為例) |
||
A165E
緊急停止按鈕開關（φ16）
更新日期 2024年4月15日

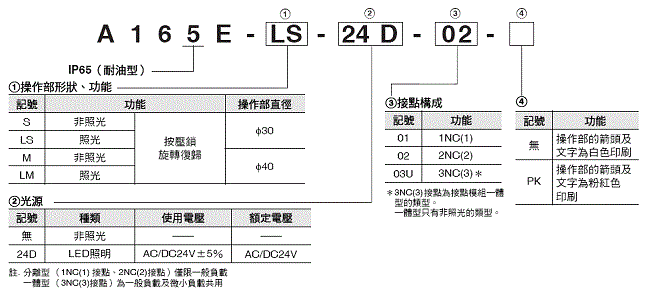

型號構成
機種一覽
型號組成說明（可組合搭配訂購的型號）
以套組方式提供操作部及LED本體部。
可組合搭配訂購的型號
| 照明方式 | 額定電壓 | 操作部的顏色 | 操作部的直徑 | 端子的種類 | 接點構成 | 型號 |
|---|---|---|---|---|---|---|
| LED照明 | AC/DC24V |
紅 |
φ30 |
焊接端子 |
1NC(1) | A165E-LS-24D-01 |
| A165E-LS-24D-01-PK | ||||||
| 2NC(2) | A165E-LS-24D-02 | |||||
| A165E-LS-24D-02-PK | ||||||
| 非照光 | --- | 1NC(1) | A165E-S-01 | |||
| A165E-S-01-PK | ||||||
| 2NC(2) | A165E-S-02 | |||||
| A165E-S-02-PK | ||||||
| LED照明 | AC/DC24V | φ40 | 1NC(1) | A165E-LM-24D-01 | ||
| A165E-LM-24D-01-PK | ||||||
| 2NC(2) | A165E-LM-24D-02 | |||||
| A165E-LM-24D-02-PK | ||||||
| 非照光 | --- | 1NC(1) | A165E-M-01 | |||
| A165E-M-01-PK | ||||||
| 2NC(2) | A165E-M-02 | |||||
| A165E-M-02-PK | ||||||
| 非照光 | --- | φ30 | 3NC(3) | A165E-S-03U | ||
| A165E-S-03U-PK | ||||||
| φ40 | A165E-M-03U | |||||
| A165E-M-03U-PK |
可組合搭配訂購的型號（不同顏色類型）
| 照明方式 | 操作部的顏色＊ | 操作部的直徑 | 端子的種類 | 接點構成 | 型號 |
|---|---|---|---|---|---|
|
非照光 |
黄 |
Φ 30 |
焊接端子 |
1NC(1) | A165E-SY-01 |
| 灰 | A165E-SGR-01 | ||||
| 黄 | 2NC(2) | A165E-SY-02 | |||
| 灰 | A165E-SGR-02 | ||||
| 黄 | 3NC(3) | A165E-SY-03U | |||
| 灰 | A165E-SGR-03U |
單獨訂購型號（適用於分離型）
操作部
| 外觀 | 照明方式 | 型號 |
|---|---|---|
|
φ30
|
非照光 | A165E-S |
| A165E-S-PK | ||
| 照光 | A165E-LS | |
| A165E-LS-PK | ||
|
φ40
|
非照光 | A165E-M |
| A165E-M-PK | ||
| 照光 | A165E-LM | |
| A165E-LM-PK |
燈部
| 形狀 | 發光顏色 | 額定電壓 | 型號 | |
|---|---|---|---|---|
|
紅 |
高亮度 |
DC5V | A16-5DSR |
| AC/DC12V | A16-12DSR | |||
| AC/DC24V | A16-24DSR | |||
開關部
| 形狀 | 照明
方式 |
接點
構成 |
型號 |
|---|---|---|---|
|
非照光 | 1NC(1) | A165E-01 |
| 2NC(2) | A165E-02 | ||
| 照光 | 1NC(1) | A165E-01L | |
| 2NC(2) | A165E-02L |
開關部模組
| 形狀 | 照明
方式 |
接點
構成 |
型號 |
|---|---|---|---|
|
照光 |
1NC(1) | A165E-R-24D-01 |
| 2NC(2) | A165E-R-24D-02 |
選購品（另售）
| 種類 | 形状 | 分類 | 型號 | 使用注意事項 |
|---|---|---|---|---|
| 黃色墊片 |
|
黄色Φ 45 |
A16Z-5070 | 請作為緊急停止的銘板使用。 |
| 面板插頭 |
|
圓型 |
A16ZT-3003 | 可用來補填因預先增設而裁剪的面板孔。
保護構造：IP40、顏色：黑 |
| 鎖緊工具 |
|
─ ─ |
A16Z-3004 | 便於連續安裝。
請注意勿過度鎖緊。 |
| 開關部、燈部
拆卸工具 |
|
A16Z-5080 | 便於拆卸開關部、燈部。 | |
更新日期 2024年4月15日
