產品資訊TOP
規格選型
以照明部・白熾燈/LED・外殼部・插座部為一組的型號。
有關組合的詳細資訊，請參閱種類（下頁）。
更新日期 2024年4月15日

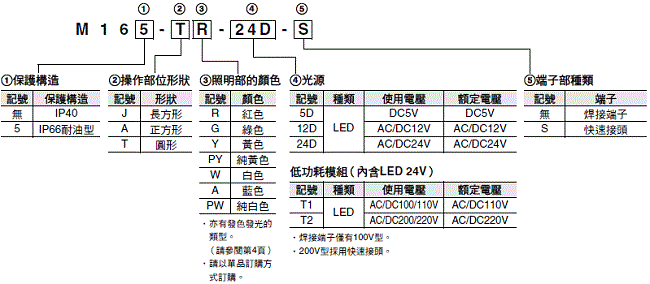

型號構成
型號基準
套裝組合型號
以套裝方式提供照明部、燈部、外殼部及插座部。
M16-J型長方形
焊接端子
| 形狀 | 保護構造 | IP40 | IP66耐油型 | 照明部的顏色 記號(顏色)＊ | |
|---|---|---|---|---|---|
| 照明方式 | |||||
|
長方形(M16-J)
|
LED
(無低功耗模組) |
DC5V | M16-J①-5D | M165-J①-5D | R (紅) Y (黃)G (綠) A (藍)W (白色)PY (純黃色)PW (純白) |
| AC/DC12V | M16-J①-12D | M165-J①-12D | |||
| AC/DC24V | M16-J①-24D | M165-J①-24D | |||
M16-A型正方形
焊接端子
| 形狀 | 保護構造 | IP40 | IP66耐油型 | 照明部的顏色記號(顏色)＊ | |
|---|---|---|---|---|---|
| 照明方式 | |||||
|
正方形(M16-A)
|
LED(無低功耗模組) | DC5V | M16-A①-5D | M165-A①-5D | R (紅) Y (黃)G (綠) A (藍)PY (純黃)PW (純白) |
| AC/DC12V | M16-A①-12D | M165-A①-12D | |||
| AC/DC24V | M16-A①-24D | M165-A①-24D | |||
＊ 型號①之中將填入顏色記號。
M16-T型圓形
焊接端子
| 形狀 | 保護構造 | IP40 | IP66耐油型 |
照明部的顏色
記號(顏色)＊ |
|
|---|---|---|---|---|---|
| 照明方式 | |||||
|
圓形(M16-T)
|
LED
(無低功耗模組) |
DC5V | M16-T①-5D | M165-T①-5D | R (紅) Y (黃)
G (綠) A (藍) W (白色) PY (純黃) PW (純白) |
| AC/DC12V | M16-T①-12D | M165-T①-12D | |||
| AC/DC24V | M16-T①-24D | M165-T①-24D | |||
註. 氖燈無套裝組合的型號供訂購。請以單品訂購方式訂購。
＊ 型號①之中將填入顏色記號。
模組型號
以套裝方式提供照明部與外殼部。
照明部模組
| 形狀 | 分類 | 形式 | |
|---|---|---|---|
|
IP40 | 長方形(雙向護板) | A16-J ① M |
| 正方形(雙向護板) | A16-A ① M | ||
| 圓形(凸形) | A16-T ① M | ||
| IP66耐油型 | 長方形(雙向護板) | A165-J ① M | |
| 正方形(雙向護板) | A165-A ① M | ||
| 圓形(凸形) | A165-T ① M | ||
| 記號 | 顏色 | 備考 |
|---|---|---|
| R | 紅色 | LED專用 |
| Y | 黃色 | |
| PY | 純黃色 | |
| A | 藍色 | |
| W | 白色 ＊ | |
| GY | 綠色 |
插座部模組（LED）
| 形狀 | 分類 | 形式 |
|---|---|---|
|
焊接端子 | M16-①-② |
附低功耗照明 插座部模組（焊接端子）
| 形狀 | 分類 | 型號 |
|---|---|---|
|
AC/DC100/110V | M16-①-T1 |
快速接頭插座部模組
| 形狀 | 分類 | 型號 | ||
|---|---|---|---|---|
|
帶燈 | 無低功耗照明功能 | M16-①-②-S | |
| 有低功耗照明功能
註. |
AC/DC 100/110V | M16-①-T1-S | ||
| AC/DC 200/220V | M16-①-T2-S | |||
①② 之中將填入以下記號。
①
| 記號 | 顏色 |
|---|---|
| R | 紅色 |
| Y | 黃色 |
| A | 藍色 |
| W | 白色 |
| G | 綠色 |
②
| 記號 | 種類 | 使用電壓 |
|---|---|---|
| 5D | LED | DC5V |
| 12D | AC/DC12V | |
| 24D | AC/DC24V |
單品型號
可個別訂購照明部、燈部、外殼部及插座部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修零件時庫存管理的訂購方式。
照明部
LED用
| 密封性 | IP40 | ||
|---|---|---|---|
| 形狀 |
長方形
|
正方形
|
圓形
|
| 操作部位的顏色 | |||
| 紅色 | A16L-JR | A16L-AR | A16L-TR |
| 黃色 | A16L-JY | A16L-AY | A16L-TY |
| 純黃色 | A16L-JPY | A16L-APY | A16L-TPY |
| 綠色 | A16L-JGY | A16L-AGY | A16L-TGY |
| 白色 ＊ | A16L-JW | A16L-AW | A16L-TW |
| 藍色 | A16L-JA | A16L-AA | A16L-TA |
| 密封性 | IP66耐油型 | ||
|---|---|---|---|
| 形狀 |
長方形
|
正方形
|
圓形
|
| 操作部位的顏色 | |||
| 紅色 | A165L-JR | A165L-AR | A165L-TR |
| 黃色 | A165L-JY | A165L-AY | A165L-TY |
| 純黃色 | A165L-JPY | A165L-APY | A165L-TPY |
| 綠色 | A165L-JGY | A165L-AGY | A165L-TGY |
| 白色 ＊ | A165L-JW | A165L-AW | A165L-TW |
| 藍色 | A165L-JA | A165L-AA | A165L-TA |
燈部
LED
| 使用電壓 |
高亮度
|
||
|---|---|---|---|
| 發光顏色 | DC5V | AC/DC12V | AC/DC24V |
| 紅色 | A16-5DSR | A16-12DSR | A16-24DSR |
| 黃色 | A16-5DSY | A16-12DSY | A16-24DSY |
| 綠色 | A16-5DSG | A16-12DSG | A16-24DSG |
| 白色 ＊ | A16-5DSW | A16-12DSW | A16-24DSW |
| 藍色 | A16-5DA | A16-12DA | A16-24DA |
| 純白色 | A16-5DPW | A16-12DPW | A16-24DPW |
外殼部
| 形狀 | 分類 | 形式 | |
|---|---|---|---|
|
IP40 | 長方形 | A16-CJM |
| 正方形 | A16-CAM | ||
| 圓形 | A16-CTM | ||
| IP66耐油型 | 長方形 | A165-CJM | |
| 正方形 | A165-CAM | ||
| 圓形 | A165-CTM | ||
插座部
| 形狀 | 分類 | 型號 | ||
|---|---|---|---|---|
|
焊接端子 |
焊接端子 | M16-0 | ||
| PCB端子 | M16-0P | |||
| 快速接頭 | M16-S | |||
| 焊接端子 | 低功耗照明 | 100V | M16-T1 | |
| 快速接頭 | 100V | M16-T1-S | ||
| 200V | M16-T2-S | |||
更新日期 2024年4月15日
