規格選型
| 外觀 | 特長 | 測量範圍 | 解析度 ＊ | 型號 | 螺絲部 |
|---|---|---|---|---|---|
| φ6 | 短身型 | 1mm | 0.1μｍ | ZX-TDS01 | 外螺紋 |
| 標準型 | 4mm | ZX-TDS04 | |||
| 低壓測量力型 | ZX-TDS04-L | ||||
| φ8 | 標準型 | 10mm | 0.4μｍ | ZX-TDS10 | 內螺紋 |
| 超低壓測量力型 | ZX-TDS10-L | ||||
| 氣壓升降型 | ZX-TDS10-V | ||||
| 氣壓升降/氣壓推進型 | ZX-TDS10-VL |
＊欲進一步了解達到上述解析度的必要條件，請參閱「額定/性能」規格表的解析度之定義。
更新日期 2021年6月10日
本體
感測器
＊欲進一步了解達到上述解析度的必要條件，請參閱「額定/性能」規格表的解析度之定義。
放大器模組
| 外觀 | 電源 | 輸出規格 | 型號 |
|---|---|---|---|
|
DC | NPN輸出 | ZX-TDA11 2M |
| PNP輸出 | ZX-TDA41 2M |
選購品（另售）
前置放大器安裝金具
ZX-XBT1型附屬於感測器。請視需要訂購其他金具。
| 外觀 | 型號 | 備註 |
|---|---|---|
|
ZX-XBT1 | 附屬於各感測器。 |
|
ZX-XBT2 | 鋁軌安裝用 |
運算模組
雙接頭連接線（延長用）
電腦用工具「智慧監控」
資料庫
選購品（接觸頭）
| 型號 | 種類(材質) | 螺絲部 | 外觀 | 用途 | 適用感測器 ＊ | |
|---|---|---|---|---|---|---|
| ZX-TDS01/TDS04[] | ||||||
| D5SN- | TB1 | 圓球型
(鋼材) |
內螺紋
M2.5×0.45 |
|
一般性的平面測量
(ZX-TDS型系列標準附屬接觸頭) |
○ |
| TB2 | 圓球型
(超鋼材) |
內螺紋
M2.5×0.45 |
|
需要耐磨耗性的測量
測量物：超硬(HR90)以下 |
○ | |
| TB3 | 圓球型
(紅寶石) |
內螺紋
M2.5×0.45 |
|
需要耐磨耗性的測量
測量物：超硬(HR90)以上 |
○ | |
| TN1 | 針狀
(超鋼材) |
外螺紋
M2.5×0.45 |
|
測量溝和孔的底部 | △ | |
| TF1 | 平面型
(超鋼材) |
外螺紋
M2.5×0.45 |
|
測量球面狀物體 | △ | |
| TA | 變接轉接頭
(不鏽鋼) |
貫通 內螺紋
M2.5×0.45 |
|
ZX-TDS01/TDS04/TDS04-L型
(外螺紋)感測器，可安裝D5SNTN1/- TF1型或其他市售接觸頭。 |
○ | |
＊關於接觸頭的選購品組合
○符號：可更換。 △符號：需要變接轉接頭。
輸出入部迴路圖

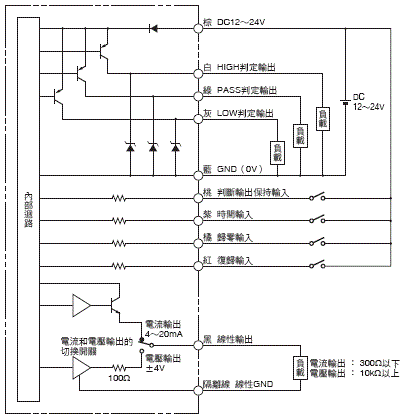

NPN型（ZX-TDA11型）

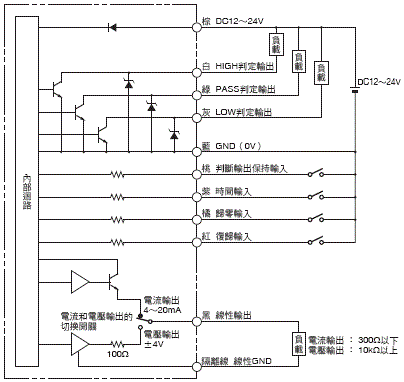

PNP型（ZX-TDA41型）
更新日期 2021年6月10日
