H7CX-R[]-N

數位轉速器

H7CX-R[]-N

看得更清楚,使用更方便。No.1的轉速器再進化!

(單位:mm)

本體

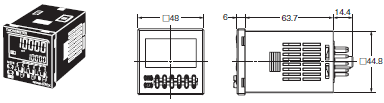

● 轉速器本體

H7CX-R[]-N型

H7CX-R[]-N 外觀尺寸 2

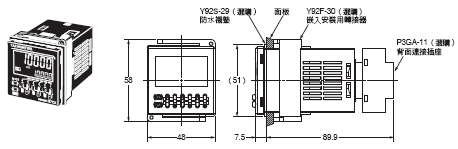

● 安裝有轉接器時的尺寸 (轉接器與防水襯墊選購)

H7CX-R[]-N型

H7CX-R[]-N 外觀尺寸 3

面板開孔

標準面板開孔如下。(符合DIN43700標準)

H7CX-R[]-N 外觀尺寸 4

註1. 安裝面板的厚度為1~5mm。
2. 若以作業方便性為考量,安裝時建議轉接器勾子那一面需留15mm以上間隔(面板開孔間隔為60mm以上)。
3. 可橫向密合安裝。安裝嵌入安裝轉接器時,無鉤子的那一面為側面。但是進行密合安裝後將喪失耐水性。

H7CX-R[]-N 外觀尺寸 5

● 安裝插座時的尺寸

H7CX-R[]-N型

H7CX-R[]-N 外觀尺寸 7

*因鋁軌的種類而異(參考值)
