CJ1W-ETN21

CJ系列 乙太網路模組

CJ1W-ETN21

可藉由乙太網路有組織地連接生產管理與製造現場

關於適合規格

有關各型號的最新適合規格,請參考本公司官網(https://www.omron.com.tw),或洽詢本公司業務人員。

乙太網路模組

模組種類

產品

名稱

規格

佔用
號機

消耗電流(A) 型號

通訊

纜線

通訊功能

每個

CPU
模組

安裝
台數

5V
系列
24V
系列
CJ1
CPU
高功能
模組

乙太

網路

模組

1451_lu_1_1
100BASE-TX型

FINS通訊服務(TCP/IP、UDP/IP)、

FTP伺服器功能、Socket服務、

郵件發送服務、郵件接收

(遠端指令接收)、

PLC內建時鐘自動校正、

伺服器主機名稱指定

最多

4台*

1號

機份

0.37 CJ1W-ETN21
註1. CJ系列 乙太網路模組無附屬品。
2. 機械自動化控制器NJ系列無法使用本模組。
*CJ1M-CPU1[]-ETN型最多可安裝3台乙太網路模組。

產業用交換式集線器

產品

名稱

形狀 規格 附屬品

消耗

電流
(A)

型號
功能 埠數

故障

檢測
功能

產業用
交換式

集線器

1451_lu_2_1
優先權控制(QoS):
 EtherNet/IP的控制資料優先
故障檢測:
 廣播風暴、LSI異常檢測
 10/100BASE-TX、Auto-Negotiation
3 × ・電源用接頭 0.22 W4S1-03B
5 × 0.22 W4S1-05B
1451_lu_2_2
5 ・電源用 接頭
・異常通知 接頭
0.22 W4S1-05C

網路裝置配置的建議產品

使用乙太網路模組時,建議使用以下網路裝置配置產品。

裝置配置 製造商 型號
交換式集線器 Cisco Systems 請洽詢製造商。
(股) Contec 請洽詢製造商。
Phoenix Contact (股) 請洽詢製造商。
尺寸、芯線數
(對數):
AWG24×4P
纜線 東日京三電線(股) NETSTAR-C5E
0.5×4P CP
倉茂電工(股) KETH-SB
昭和電線纜線系統(股) FAE-5004
RJ45 接頭 Panduit Corporation MPS588
尺寸、芯線數
(對數):
AWG22×2P
纜線 倉茂電工(股) KETH-PSB-OMR *
RJ45 接頭 OMRON XS6G-T421-1 *
尺寸、芯線數
(對數):
0.5mm×4P
纜線 EtherNet 規格的纜線
RJ45 接頭 Panduit Corporation MPS588
帽罩 通訊興業(股) MK帽罩(VI) LB
*推薦以上述組合使用本纜線及接頭。

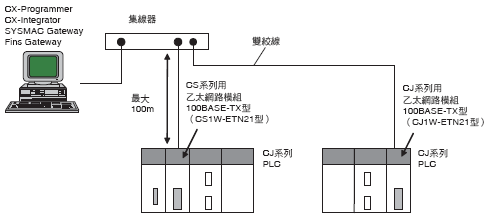

系統構成範例

CJ1W-ETN21 種類 5
