CJ1W-CLK
CJ系列 Controller Link模組
新型Controller Link模組，可發送CH數大幅增加為4000CH！
更新日期 2024年7月9日
關於國外規格
Controller Link模組
| 模組
種類 |
產品名稱 | 規格 | 佔用
號機數 |
消耗電流(A) | 型號 |
國外 規格 |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 通訊纜線 |
通訊 種類 |
支援
雙重化 |
每個 CPU
台數 |
5V 系列 |
24V 系列 |
|||||
| CJ1
CPU 高功能 模組 |
Controller
|
接線型
隔離雙絞線 ＊ |
資料 連結 功能
服務 功能 |
不可 | 最多8台 |
1號 機份 |
0.35 | ― | CJ1W-CLK23 | UC1、
N、L、 CE |
註. 機械自動化控制器NJ系列無法使用本模組。
＊附隔離雙絞線請使用以下特殊電纜。
•ESVC0.5x2C-13262(坂東電線)
•ESNC0.5x2C-99-087B(JMACS)
•ESPC 1Px0.5mm2(長岡特殊電線)
•Li2Y-FCY2x0.56qmm(Kromberg & Schubert, Komtec Department：German Company)
•1x2xAWG-20PE＋Tr.CUSN＋PVC(Draka Cables Industrial：Spanish Company)
•#9207(Belden：US Company)
附屬品
CJ系列Controller Link模組不含附屬品。
Controller Link支援板
| 產品名稱 | 規格 | 附屬品 | 型號(國外型號) | 國外規格 | |
|---|---|---|---|---|---|
| 通訊纜線 | 通訊種類 | ||||
|
Controller Link
匯流I/F
|
接線型隔離 雙絞線 |
資料連結功能
訊息服務功能 |
•CD-ROM×1 ＊1 •安裝手冊 （SBCD-344） ×1 •通訊用接頭×1 |
3G8F7-CLK23
(3G8F7-CLK23-E) |
CE （CE、KC） ＊2 |
＊1. CD-ROM包含以下軟體。
•Controller Link （PCI）驅動程式
•FinsGateway Version2003 （PCI-CLK版）
•FinsGateway Version3 （PCI-CLK版）
•設置診斷實用工具
•C語言庫
＊2. 括號內為國外型號的取得規格
中繼器模組
| 產品名稱 | 規格 | 型號 | 國外規格 |
|---|---|---|---|
|
Controller Link
|
電線轉接線型 | CS1W-RPT01 | UC1、CE |
| 電線轉光纖(H-PCF)型 ＊1 | CS1W-RPT02 | ||
| 電線轉光纖(GI)型 ＊2 | CS1W-RPT03 |
＊1. 使用電線轉光纖（H-PCF）型的纜線時，請用H-PCF纜線 （Controller Link／SYSMAC LINK共用）或附接頭的H-PCF光纖纜線。
＊2. 使用電線轉光纖（GI）型的纜線時，請用GI光纖纜線（Controller Link用）。
中繼端子台
| 產品名稱 | 規格 | 型號 | 國外規格 |
|---|---|---|---|
|
Controller Link用中繼端子台
|
接線型用(5組) | CJ1W-TB101 | - |
H-PCF纜線、光纖接頭
| 產品名稱 | 應用/構造 | 規格 | 型號 | 國外規格 | |||
|---|---|---|---|---|---|---|---|
| 光纖纜線 | Controller
Link、 SYSMAC LINK、 SYSBUS |
①光纖單芯導線
(塑料紗或纖維) ⑤束線帶(塑料)
|
具抗拉功能 的2芯光纖 纜線 |
黒色 ＊1 10m | S3200-HCCB101 | ― | |
| 黒色 ＊1 50m | S3200-HCCB501 | ||||||
| 黒色 ＊1 100m | S3200-HCCB102 | ||||||
| 黒色 ＊1 500m | S3200-HCCB502 | ||||||
| 黒色 ＊1 1000m | S3200-HCCB103 | ||||||
|
光纖接頭
切口) |
|
CS1W-RPT02 | 半鎖 | S3200-COCF2571 | |||
|
全鎖 | S3200-COCF2071 | |||||
＊1. 橘色規格產品已停止接單。
帶有接頭的H-PCF光纖纜線（光纖2芯、供電線2芯、複合式纜線、黑色）
| 適用 | 外觀 | 型號 | 國外規格 |
|---|---|---|---|
| Controller Link、
SYSMAC LINK |
|
S3200-CN[][][]-20-20 | ― |
|
S3200-CN[][][]-20-25 | ||
|
S3200-CN[][][]-25-25 |
纜線長度
備有纜線長度：2m、5m、10m、15m、20m。如需長度21m以上的電纜，請聯繫歐姆龍銷售代表處。

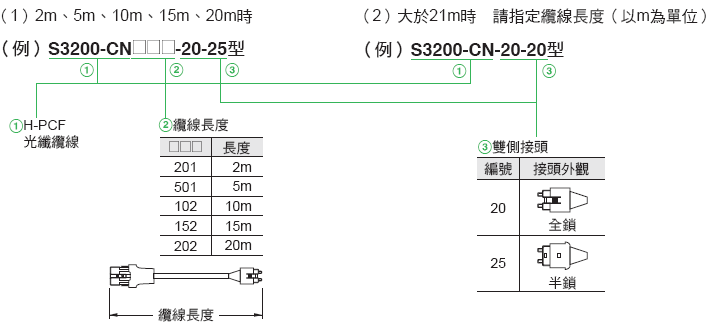

訂單形式
光纖接頭組裝工具
| 名稱 | 適用模組 | 型號 | 製造商 | 國外規格 |
|---|---|---|---|---|
| 光纖接頭
組裝工具 |
此工具用於現場安裝C系列SYSBUS、SYSMAC LINK 和Controller Link等的光學傳 送系統用壓著切口接頭和硬塑封套石英光纖時使用。 |
CAK-0057 | 住友電工製 | ― |
GI光纖纜線
可用的光纖纜線/光纖接頭
・光纖種類：漸變式(Graded)、折射率分佈(Index)、多模(Multimode)、全石英玻璃、光纖(GI型AGF纜線)
・光纖結構（線芯直徑/包覆層直徑）：62.5/125μm或50/125μm
・光纖的光學特性：請參閱表格。
・光纖接頭：ST接頭（IEC-874-10）
50/125μm AGF
| 項目 | 最小 | 標準 | 最大 | 備考 | |
|---|---|---|---|---|---|
| 開孔數(N.A) | - | 0.21 | - | - | |
| 傳送損耗(dB) | - | - | 3.0Lf | 0.5km≦Lf | λ=0.8μm帶、
Ta=25℃ |
| 3.0Lf+0.2 | 0.2km≦Lf≦0.5km | ||||
| 3.0Lf+0.4 | Lf≦0.2km | ||||
| 連接損耗(dB) | - | - | 1 | λ=0.8μm帶、1處 | |
| 傳送頻帶
(MHz・km) |
500 | - | - | λ=0.85μm(LD) | |
62.5/125μm AGF
| 項目 | 最小 | 標準 | 最大 | 備考 | |
|---|---|---|---|---|---|
| 開孔數(N.A) | - | 0.28 | - | - | |
| 傳送損耗(dB) | - | - | 3.5Lf | 0.5km≦Lf | λ=0.8μm帶、
Ta=25℃ |
| 3.5Lf+0.2 | 0.2km≦Lf≦0.5km | ||||
| 3.5Lf+0.4 | Lf≦0.2km | ||||
| 連接損耗(dB) | - | - | 1 | λ=0.8μm帶、1處 | |
| 傳送頻帶
(MHz・km) |
200 | - | - | λ=0.85μm(LD) | |
系統構成圖
接線型
《基本配線（星狀鏈結）》
《長距離配線用》
《T分岐配線、部分傳送線路轉為光纖電纜》
A：Controller Link模組（接線型）
B：Controller Link支援板（接線型）
C：中繼器模組（電線轉光纖型）
D：中繼器模組（電線轉接線型）
＊500k位元/s時
①：雙絞線
②：光纖電纜
