在多回路中也能針對單一回路執行斷線警報
透過數位判辨處理能偵測出斷線時微小的電流變化。
2023/03 停產商品
K8AC-H
數位加熱器斷線警報器
數位加熱器斷線警報器功能再升級，追求容易操作並擴大了應用範圍。
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2019年2月27日
採高解析度的數位量測方式，可執行高精度的 加熱器斷線警報
採用插入型端子台以減少配線工時
採用不會鬆脫的無螺絲端子（插入型端子台），可省去螺絲扭矩管 理或重新拴緊螺絲等作業，有助於減少工時。

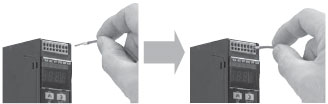

配線時的作業很簡單，只需將有被覆的棒端子（套管端）插入端 子部即可
搭載可設定外接CT比值與設定CT貫穿匝數的簡易調節器
配合加熱器控制方法推出兩系列的產品
我們提供全系列可供ON/OFF控制、相位控制、週期控制加熱器執 行加熱器斷線警報器的款型。
請先確認您的電流輸入範圍、所連接的專屬比流器以及繼電器輸出類型後，依商品型號規格選擇機種。
註. 單相加熱器及三相加熱器皆可支援。
可檢測出加熱器短路所產生的過電流及SSR故障
・藉由設定過電流檢測，不但能執行加熱器斷線警報，還能檢測出因短路而產生的過電流。
・藉由監視加熱器電流與溫控器的控制輸出，檢測SSR迴路短路故障及SSR開路故障。
・可藉由檢測SSR故障，及早發現無法控制溫度的情況。
支援週期控制、相位控制加熱器的加熱器斷線警報
（K8AC-H[][]P[]型

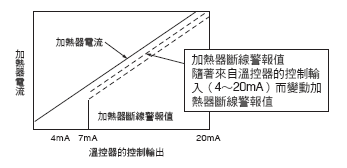

配合溫控器的控制輸出量改變斷線檢測值。
・若為相位控制及週期控制，可配合溫控器的電流輸出（4 ～20mA）信號，以類比方式控制輸出的電量。
・K8AC-H可隨著溫控器的控制輸出量，變換加熱器斷線警報值，因此能執行穩定的加熱器斷線警報。

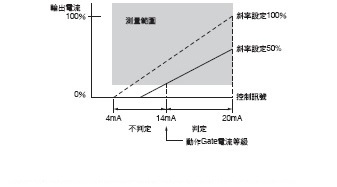

可支援電力控制器的斜率設定。
若要透過電力控制器進行斜率設定，請配合斜率設定來設定Gate電流等級。
註. 設定加熱器斷線警報值時，請以加熱器額定輸入時的電流值為基準。
K8AC-H2[][]N型的電晶體輸出，無論NPN開路集極輸出或PNP輸出皆可使用
K8AC-H2[][]N型電晶體輸出是藉由光耦合器與內部回路絕緣，因此無論是NPN開路集極輸出或PNP輸出皆可使用
有助於預防性維護
透過K8AC-H型本體可測量運轉時間。
透過斷線前的運作時間記錄管理，可協助您診斷及維護設備。
警報輸出次數計算。
設定上限值與下限值以計算警報輸出次數。
