G3ZA

多點電力調整器

G3ZA

透過最佳週期控制使雜訊抑制在低雜訊 的範圍,同時帶來高精度的可控制性

(單位:mm)

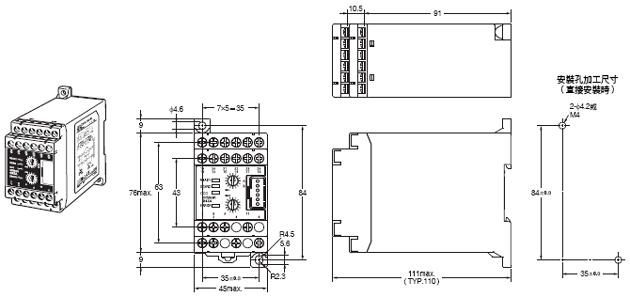

本體

多點電力調整器

G3ZA-4H203-FLK-UTU型
G3ZA-4H403-FLK-UTU型
G3ZA-8A203-FLK-UTU型
G3ZA-8A403-FLK-UTU型

G3ZA 外觀尺寸 2

選購品(另售)

電流檢測器(CT)

E54-CT1型

G3ZA 外觀尺寸 4

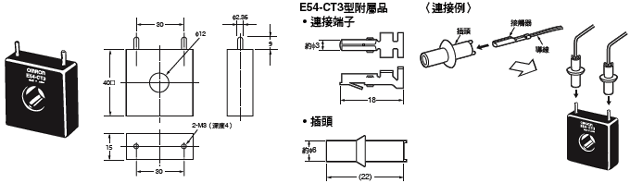

電流檢測器(CT)

E54-CT3型

G3ZA 外觀尺寸 5

電流檢測器(CT)

G3ZA-CT150L型

G3ZA 外觀尺寸 6

註. G3ZA-CT150L型為專門與G3ZA型(Ver.2.0以後)互相搭配使用的專用品。
結線時,請配線端子k及端子l。(不使用端子kt及端子lt。)
*請勿拆除隨附的電阻。

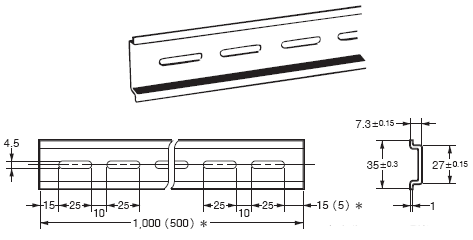

鋁軌

PFP-100N型
PFP-50N型

G3ZA 外觀尺寸 9

*( )為PFP-50N型的尺寸。

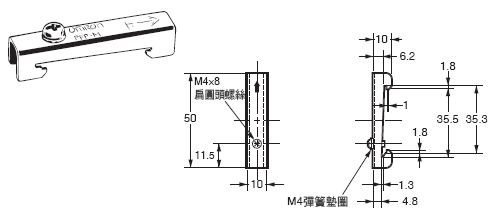

端板(固定金具)

PFP-M型

G3ZA 外觀尺寸 10
