規格選型
| ＊1 電源電壓 | AC100～240V 50/60Hz | AC24V 50/60Hz/DC24V | |
|---|---|---|---|
| 容許電壓變動範圍 | 電源電壓的85～110% | ||
| 消耗電力 | 17VA以下(最大負載時) | 11VA/7W以下(最大負載時) | |

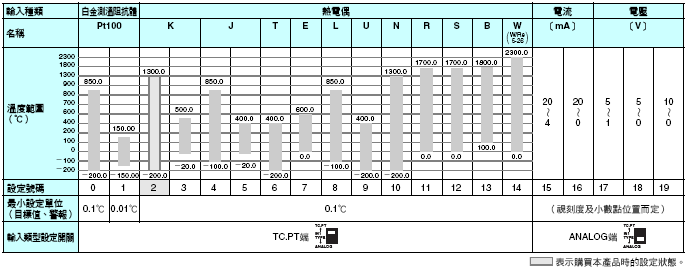

| 感測器輸入＊2 | 熱電偶：K、J、T、E、L、U、N、R、S、B、W
白金測溫阻抗體：Pt100 電流輸入：DC4～20mA、DC0～20mA (含遠端SP輸入) 電壓輸入：DC1～5V、DC0～5V、DC0～10V (含遠端SP輸入) (輸入阻抗：電流輸入時為150Ω、電壓輸入時約1MΩ) |
||
| 控制輸出 | 電壓(脈衝)輸出 | DC12V 40mA以下附短路保護回路 | |
| 電流輸出 | DC0～20mA/DC4～20mA負載500Ω以下(含傳送輸出)
(解析度：DC0～20mA時約54000、DC4～20mA時約43000) |
||
| 繼電器輸出 | 位置比例控制型(開路、閉路)
1a AC250V 1A (含湧入電流) |
||
| 輔助輸出 | 繼電器輸出1a AC250V 1A (電阻負載)
電晶體輸出最大負載電壓：DC30V、最大負載電流：50mA、殘留電壓：最大1.5V、漏電流：最大0.4mA |
||
| 電位計輸入 | 100Ω～2.5kΩ | ||
| 事件輸入 | 有接點 | 輸入ON：1kΩ以下，OFF：100kΩ以上 | |
| 無接點 | 輸入ON：殘留電壓1.5V以下，OFF：漏電流0.1mA以下 | ||
| 短路：約4mA | |||
| 遠端SP輸入 | 參照感測器輸入欄 | ||
| 傳送輸出 | 參照控制輸出欄 | ||
| 控制方式 | 2 PID控制或ON/OFF | ||
| 設定方式 | 使用前置面板鍵進行數位設定，或使用序列通訊進行設定 | ||
| 指示方式 | 7段數位顯示及個別指示
文字高度PV9.5mm、SV7.2mm、MV7.2mm |
||
| 其他功能 | 視機型而定 | ||
| 使用環境溫度 | -10～+55℃ (不可結露或結冰) | ||
| 使用環境濕度 | 相對濕度25～85%RH以下 | ||
| 保存溫度 | -25～+65℃ (不可結露或結冰) | ||
