DRT2-TS04[]

溫度輸入端子模組

DRT2-TS04[]

配備智慧功能的溫度輸入端子模組

相關資訊

更新日期 2017年6月13日

一般規格

型號 DRT2-TS04T DRT2-TS04P
輸入種類 熱電偶輸入 測溫阻抗輸入
輸出輸入點數 輸入4點
在主局模組上佔用4CH輸入(選擇1/100顯示模式時佔用8CH)
通訊電源電壓 DC11～25V (從通訊連接器供應)
消耗電流 70mA以下（DC24V時）、110mA以下（DC11V時）
抗干擾性 遵循IEC61000-4-4 2.0kV
耐振動 10～150Hz 重複振幅0.7mm
耐衝撃 150m/s2
耐電圧壓 絕緣的迴路間 AC500V
絕緣阻抗 20MΩ min. (預設值) (at 100 VDC)
使用環境温度 -10～+55℃(不可結冰結露)
使用環境湿度 相對濕度25～85%
使用環境氣體 不應有腐蝕性氣體
保存環境温度 -25～+65℃
安裝方法 35mm鋁軌安裝
安裝強度 50N　
10N (軌道方向)
螺絲鎖合扭力 M3 ： 0.5N・m
端子強度 拉伸：50N
重量 160g以下

性能規格

型號 DRT2-TS04T DRT2-TS04P ＊1
輸入種類 可切換R、S、K1、K2、J1、J2、T、E、B、N、L1、L2、U、W、PLⅡ
利用配置器設定時：可按輸入接點個別進行設定
利用撥動開關設定時：一次設定4點		 可切換PT、JPT、PT2、JPT2
利用配置器設定時：可按輸入接點個別進行設定
利用撥動開關設定時：一次設定4點
顯示精度 (以指示值的±0.3%或±1℃ 中較大者為準) ±1位數以下 ＊2
例外規定如下所示。		 在輸入範圍-200～+850℃ 內使用時：
(以指示值的±0.3%或±0.8℃ 中較大者為準) ±1位數以下
在輸入範圍-200～+200℃ 內使用時：
(以指示值的±0.3%或±0.5℃ 中較大者為準) ±1位數以下
輸入種類 輸入精度
K1、K2、T、N的-100℃ 以下 ±2℃±1位數以下
U、L1、L2 ±2℃±1位數以下
R、S的200℃ 以下 ±3℃±1位數以下
B的400℃ 以下 無規定
W ±0.3%或±3℃ 中較大者為準
±1位數以下
PLⅡ ±0.3%或±2℃ 中較大者為準
±1位數以下
轉換週期 250ms/4點
溫度轉換資料 二進制資料(16進制4位數，1/100顯示時為16進制8位數)
絕緣方式 輸入與通訊線路間：光耦合器絕緣
各溫度輸入訊號間：光耦合器絕緣

＊1. 連接於DRT2-TS04P型的感測器，其流通的電流為0.35mA。
＊2. 安裝方向、輸入精度有相關例外規定。請參閱下述內容。

僅更換模組部或僅更換端子台部時的精度規定

請注意，由於DRT2-TS04T型中，端子台附有冷接點補償器。僅更換模組時，若端子台與模組的Lot No.及序號No.不一致，輸入精度會依安裝方向而異。可如下所示，從貼在產品上的標籤確認兩者的Lot No.及序號No.。

模組部的標籤

拆卸端子台部後，可看到模組頂部貼有標籤如下。

DRT2-TS04[] 額定/性能 5

端子台部的標籤

端子台部的左側面貼有標籤如下。

DRT2-TS04[] 額定/性能 6

若端子台與模組的Lot No.及序號No.一致，則無論安裝方向為何，
皆符合基本性能規格，但若不一致，則以下列顯示精度為準。

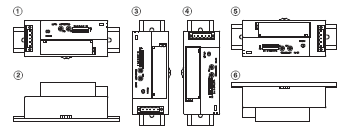

安裝方向 顯示精度
正面安裝① 如性能規格的顯示精度
下述①以外的
其他安裝方向		 (以指示值的±0.3%或±2℃ 中較大者為準)
±1位數以下。
例外規定如下所示。
輸入種類 輸入精度
K1、K2、T、N的-100℃ 以下 ±3℃±1位數以下
U、L1、L2 ±3℃±1位數以下
R、S的200℃ 以下 ±4℃±1位數以下
B的400℃ 以下 無規定
W ±0.3%或±4℃ 中較大者為準±1位數以下
PLⅡ ±0.3%或±3℃ 中較大者為準±1位數以下

DRT2-TS04[] 額定/性能 9
