K3HB-X

電壓/電流控制電錶

K3HB-X

最適合用於顯示、判斷電壓/電流信號等類比量測量的控制電錶

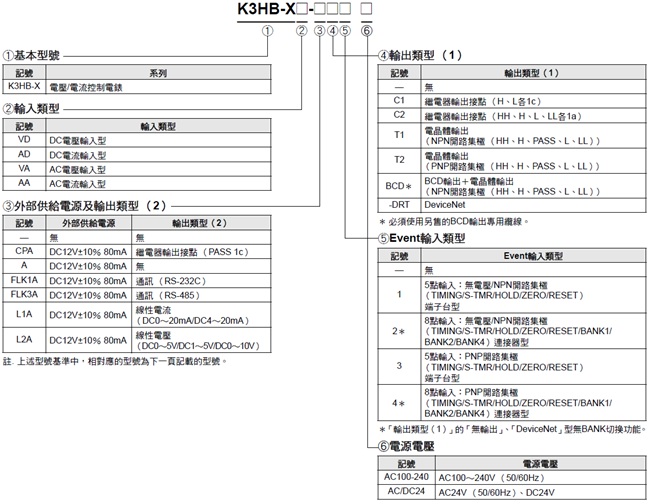

型號基準

K3HB-X 種類 1

本體

輸入類型 輸出類型 K3HB-X
• Event輸入搭載端子台5點
(TIMING 、S-TIM 、HOLD 、RESET 、ZERO)。
• 外部供給電源 DC12V 80mA
※部份機型未配備。
1535_lu_6_1

96(W)×48(H)×深度95mm
電源電壓

輸出類型 (2) 輸出類型 (1) AC100~240V
DC電壓
輸入型
無輸出 - K3HB-XVD-A1 AC100-240
繼電器接點 PASS 1c H、L : 各1c K3HB-XVD-CPAC11 AC100-240
HH、H、L、LL : 各1a K3HB-XVD-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-AT11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XVD-ABCD1 AC100-240 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-FLK3AT11 AC100-240
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XVD-A-DRT1 AC100-240
DC電流
輸入型
無輸出 - K3HB-XAD-A1 AC100-240
繼電器接點 PASS 1c H、L : 各1c K3HB-XAD-CPAC11 AC100-240
HH、H、L、LL : 各1a K3HB-XAD-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-AT11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XAD-ABCD1 AC100-240 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-FLK3AT11 AC100-240
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XAD-A-DRT1 AC100-240
AC電壓
輸入型
無輸出 - K3HB-XVA-1 AC100-240
繼電器接點 PASS 1c H、L : 各1c K3HB-XVA-CPAC11 AC100-240
HH、H、L、LL : 各1a K3HB-XVA-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-T11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XVA-BCD1 AC100-240 *
線性 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-FLK3AT11 AC100-240

電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XVA-DRT1 AC100-240
AC電流
輸入型
無輸出 - K3HB-XAA-1 AC100-240
繼電器接點 PASS 1c H、L : 各1c K3HB-XAA-CPAC11 AC100-240
HH、H、L、LL : 各1a K3HB-XAA-CPAC21 AC100-240
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-T11 AC100-240
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XAA-BCD1 AC100-240 *
線性 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-FLK1AT11 AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-FLK3AT11 AC100-240

電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-L1AT11 AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-L2AT11 AC100-240
DeviceNet - DeviceNet K3HB-XAA-DRT1 AC100-240

輸入類型 輸出類型 K3HB-X
• Event輸入搭載端子台5點
(TIMING 、S-TIM 、HOLD 、RESET 、ZERO)。
• 外部供給電源 DC12V 80mA
※部份機型未配備。
1535_lu_6_1

96(W)×48(H)×深度95mm
電源電壓
輸出類型 (2) 輸出類型 (1) AC/DC24V
DC電壓
輸入型
無輸出 - K3HB-XVD-A1 AC/DC24
繼電器接點 PASS 1c H、L : 各1c K3HB-XVD-CPAC11 AC/DC24
HH、H、L、LL : 各1a K3HB-XVD-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-AT11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XVD-ABCD1 AC/DC24 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVD-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XVD-A-DRT1 AC/DC24
DC電流
輸入型
無輸出 - K3HB-XAD-A1 AC/DC24
繼電器接點 PASS 1c H、L : 各1c K3HB-XAD-CPAC11 AC/DC24
HH、H、L、LL : 各1a K3HB-XAD-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-AT11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XAD-ABCD1 AC/DC24 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAD-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XAD-A-DRT1 AC/DC24
AC電壓
輸入型
無輸出 - K3HB-XVA-1 AC/DC24
繼電器接點 PASS 1c H、L : 各1c K3HB-XVA-CPAC11 AC/DC24
HH、H、L、LL : 各1a K3HB-XVA-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-T11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XVA-BCD1 AC/DC24 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XVA-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XVA-DRT1 AC/DC24
AC電流
輸入型
無輸出 - K3HB-XAA-1 AC/DC24
繼電器接點 PASS 1c H、L : 各1c K3HB-XAA-CPAC11 AC/DC24
HH、H、L、LL : 各1a K3HB-XAA-CPAC21 AC/DC24
電晶體 - NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-T11 AC/DC24
BCD+ 電晶體 -

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-XAA-BCD1 AC/DC24 *
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-FLK1AT11 AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-FLK3AT11 AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-L1AT11 AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)
K3HB-XAA-L2AT11 AC/DC24
DeviceNet - DeviceNet K3HB-XAA-DRT1 AC/DC24

註. 亦可製作上述以外的Event輸入、輸出型(1)、輸出型(2)之組合。
但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。
請參閱上頁的「■型號基準」,確認想要的組合後,另行向本公司洽詢。
*必須使用另售的BCD輸出專用纜線。

選購品(另售)

名稱 型號
Event輸入連接器8點專用纜線 K32-DICN
BCD輸出專用纜線 K32-BCD

防水保護蓋

型號
Y92A-49N

防水墊

型號
K32-P1
註. 本防水墊隨附於本體。
