本體

事件輸入 端子台5點型

輸入類型 輸出類型 K3HB-S
• 事件輸入 搭載端子台5點
(TIMING、S-TMR、HOLD、RESET、ZERO)。
• 外部供給電源 DC12V 80mA

1536_lu_1

96(W)×48(H)×深度95mm

電源電壓
輸出類型(2)
輸出類型(1) AC100~240V AC/DC24V
高速應答型 繼電器接點 PASS 1c H、L:各1c

K3HB-SSD-CPAC11

AC100-240

K3HB-SSD-CPAC11

AC/DC24

HH、H、L、LL:各1a

K3HB-SSD-CPAC21

AC100-240

K3HB-SSD-CPAC21

AC/DC24

電晶體

NPN開路集極
(HH、H、

PASS、L、LL)

K3HB-SSD-AT11

AC100-240

K3HB-SSD-AT11

AC/DC24

BCD+
電晶體

NPN開路集極
(5位數輸出+HH、H、

PASS、L、LL)

K3HB-SSD-ABCD1

AC100-240 *

K3HB-SSD-ABCD1

AC/DC24 *

通訊 RS-232C

NPN開路集極
(HH、H、

PASS、L、LL)

K3HB-SSD-FLK1AT11

AC100-240

K3HB-SSD-FLK1AT11

AC/DC24

RS-485

NPN開路集極
(HH、H、

PASS、L、LL)

K3HB-SSD-FLK3AT11

AC100-240

K3HB-SSD-FLK3AT11

AC/DC24

線性 電流

NPN開路集極
(HH、H、

PASS、L、LL)

K3HB-SSD-L1AT11

AC100-240

K3HB-SSD-L1AT11

AC/DC24

電壓

NPN開路集極
(HH、H、

PASS、L、LL)

K3HB-SSD-L2AT11

AC100-240

K3HB-SSD-L2AT11

AC/DC24

DeviceNet DeviceNet

K3HB-SSD-A-DRT1

AC100-240

K3HB-SSD-A-DRT1

AC/DC24

* 必須使用另售的BCD輸出專用纜線。

事件輸入 接頭8點型

輸入類型 輸出類型 K3HB-S
• 事件輸入 搭載接頭8點(TIMING、S-TMR、HOLD、RESET、
ZERO、BANK1、BANK2、BANK4)。
• 外部供給電源 DC12V 80mA

1536_lu_1

96(W)×48(H)×深度95mm

電源電壓
輸出類型(2) 輸出類型(1) AC100~240V AC/DC24V

高速

應答型

H、L:各1c

K3HB-SSD-CPAC12

AC100-240

K3HB-SSD-CPAC12

AC/DC24

繼電器接點 PASS 1c

HH、H、L、LL:各1a

K3HB-SSD-CPAC22

AC100-240

K3HB-SSD-CPAC22

AC/DC24

電晶體

NPN開路集極
(HH、H、PASS、L、LL)

K3HB-SSD-AT12

AC100-240

K3HB-SSD-AT12

AC/DC24

註. 亦可製作上述以外的事件輸入、輸出型(1)、輸出型(2)之組合。
但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。

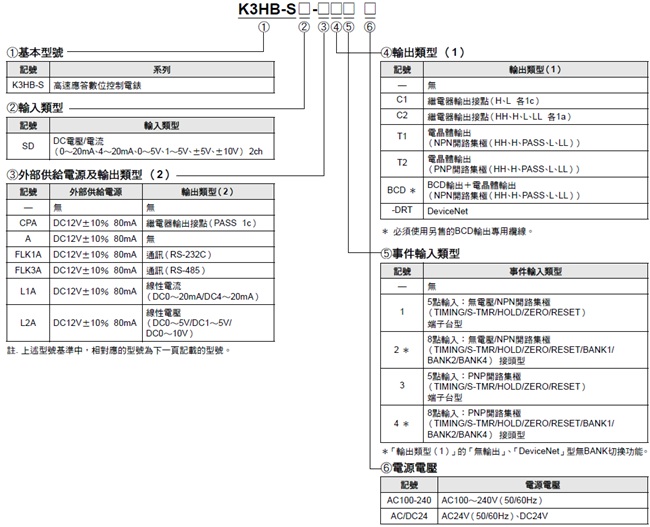

請參閱上頁的「■型號組成說明」,確認想要的組合後,另行向本公司洽詢。

選購品(另售)

名稱 型號
事件輸入 接頭8點 專用纜線 K32-DICN
BCD輸出專用纜線 K32-BCD

防水保護蓋

型號
Y92A-49N

防水墊

型號
K32-P1
註. 本防水墊隨附於本體。
