K3HB-V

荷重計、mV電錶

K3HB-V

支援荷重計信號輸入，可測量壓力 / 荷重 / 轉矩 / 重量等，最適合用來判斷自動設備或篩選機等是否合格的指示電錶

相關資訊

更新日期 2019年6月19日

本體

外部供給電源　DC10V 100mA型

輸入類型 輸出類型 K3HB-V

• 事件輸入 搭載端子台5點(TIMING、S-TIM、HOLD、RESET、ZERO)。
• 外部供給電源　DC10V 100mA

1537_lu_1

96 (W) ×48 (H) ×深度95mm
輸出類型 (2) 輸出類型 (1) AC100～240V
荷重計、
mV輸入型		 無輸出 — —

K3HB-VLC-B1

AC100-240
繼電器接點 PASS 1c H、L ： 各1c

K3HB-VLC-CPBC11

AC100-240
HH、H、L、LL ： 各1a

K3HB-VLC-CPBC21

AC100-240
電晶體 — — NPN開路集極(HH、H、PASS、L、LL)

K3HB-VLC-BT11

AC100-240
BCD+ 電晶體 — — NPN開路集極

K3HB-VLC-BBCD1

AC100-240 ＊
(5位數輸出+HH、H、PASS、L、LL)
通訊 RS-232C NPN開路集極

K3HB-VLC-FLK1BT11

AC100-240
(HH、H、PASS、L、LL)
RS-485 NPN開路集極

K3HB-VLC-FLK3BT11

AC100-240
(HH、H、PASS、L、LL)
線性 電流 NPN開路集極

K3HB-VLC-L1BT11

AC100-240
(HH、H、PASS、L、LL)
電壓 NPN開路集極

K3HB-VLC-L2BT11

AC100-240
(HH、H、PASS、L、LL)
DeviceNet — — DeviceNet

K3HB-VLC-B-DRT1

AC100-240

輸入類型 輸出類型 K3HB-V
• 事件輸入 搭載端子台5點(TIMING、S-TIM、HOLD、RESET、ZERO)。
• 外部供給電源　DC10V 100mA
1537_lu_1
96 (W) ×48 (H) ×深度95mm
輸出類型 (2) 輸出類型 (1) AC/DC24V
荷重計、
mV輸入型		 輸出 — —

K3HB-VLC-B1

AC/DC24
繼電器接點 PASS 1c H、L ： 各1c

K3HB-VLC-CPBC11

AC/DC24
HH、H、L、LL ： 各1a

K3HB-VLC-CPBC21

AC/DC24
電晶體 — — NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-BT11

AC/DC24
BCD+
電晶體		 — — NPN開路集極
(5桁出力+HH、H、
PASS、L、LL)

K3HB-VLC-BBCD1

AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK1BT11

AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK3BT11

AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L1BT11

AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L2BT11

AC/DC24
DeviceNet — — DeviceNet

K3HB-VLC-B-DRT1

AC/DC24
註. 亦可製作上述以外的事件輸入、輸出型（1）、輸出型（2）之組合。
但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。

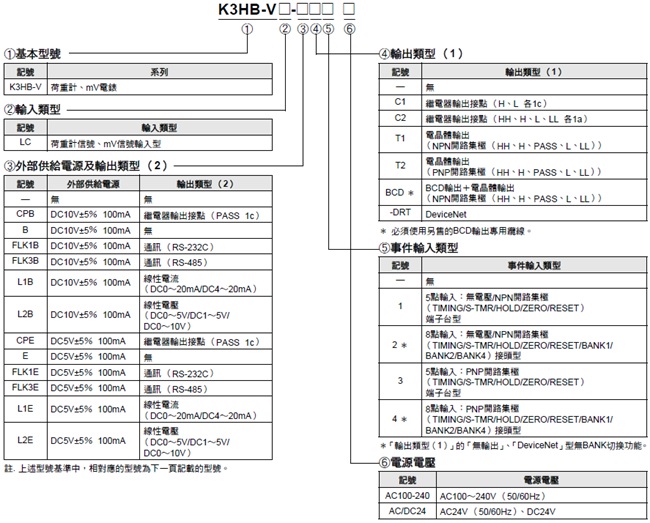

請參閱上頁的「■型號組成說明」，確認想要的組合後，另行向本公司洽詢。
＊必須使用另售的BCD輸出專用纜線。

外部供給電源　DC5V 100mA型

輸入類型 輸出類型 K3HB-V
• 事件輸入 搭載端子台5點(TIMING、S-TIM、HOLD、RESET、ZERO)。
• 外部供給電源　DC5V 100mA
1537_lu_2
96 (W) ×48 (H) ×深度95mm
電源電壓
輸出類型 (2) 輸出類型 (1) AC100～240V
荷重計、
mV輸入型		 輸出 — —

K3HB-VLC-E1

AC100-240
繼電器接點 PASS 1c H、L ： 各1c

K3HB-VLC-CPEC11

AC100-240
HH、H、L、LL ： 各1a

K3HB-VLC-CPEC21

AC100-240
電晶體 — — NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-ET11

AC100-240
BCD+
電晶體		 — — NPN開路集極
(5桁出力+HH、H、
PASS、L、LL)

K3HB-VLC-EBCD1

AC100-240 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK1ET11

AC100-240
RS-485 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK3ET11

AC100-240
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L1ET11

AC100-240
電壓 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L2ET11

AC100-240
DeviceNet — — DeviceNet

K3HB-VLC-E-DRT1

AC100-240

輸入類型 輸出類型 K3HB-V
• 事件輸入 搭載端子台5點(TIMING、S-TIM、HOLD、RESET、ZERO)。
• 外部供給電源　DC5V 100mA
1537_lu_2
96 (W) ×48 (H) ×深度95mm
電源電壓
輸出類型(2) 輸出類型(1) AC/DC24V
荷重計、
mV輸入型		 輸出 — —

K3HB-VLC-E1

AC/DC24
繼電器接點 PASS 1c H、L ： 各1c

K3HB-VLC-CPEC11

AC/DC24
HH、H、L、LL ： 各1a

K3HB-VLC-CPEC21

AC/DC24
電晶體 — — NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-ET11

AC/DC24
BCD+
電晶體		 — — NPN開路集極
(5桁出力+HH、H、
PASS、L、LL)

K3HB-VLC-EBCD1

AC/DC24 ＊
通訊 RS-232C NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK1ET11

AC/DC24
RS-485 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-FLK3ET11

AC/DC24
線性 電流 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L1ET11

AC/DC24
電壓 NPN開路集極
(HH、H、PASS、L、LL)

K3HB-VLC-L2ET11

AC/DC24
DeviceNet — — DeviceNet

K3HB-VLC-E-DRT1

AC/DC24
註. 亦可製作上述以外的事件輸入、輸出型（1）、輸出型（2）之組合。
但無法製作通訊與DeviceNet、及線性輸出與DeviceNet的組合。
請參閱上頁的「■型號組成說明」，確認想要的組合後，另行向本公司洽詢。
＊必須使用另售的BCD輸出專用纜線。

選購品（另售）

名稱 型號
事件輸入 接頭 8點專用纜線 K32-DICN
BCD輸出專用纜線 K32-BCD

防水保護蓋

型號
Y92A-49N

防水墊

型號
K32-P1
註. 本防水墊隨附於本體。
