2019/03 停產商品

S8VM

電源供應器（15/30/50/100/150/300/600/1,500W型）S8VM

S8VM

OMRON獨創的全新電壓不足檢測功能精巧機身，有助於大幅縮減裝置尺寸。

‣替代商品查詢

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

相關資訊

更新日期 2015年12月22日

額定／性能／功能

容量 15W 30W 50W 100W 150W
效率 5V型 75%以上 75%以上 80%以上 81%以上 81%以上
12V型 78%以上 79%以上 79%以上 81%以上 81%以上
15V型 78%以上 79%以上 79%以上 81%以上 81%以上
24V型 80%以上 81%以上 80%以上 82%以上 83%以上

輸入

條件

 電壓範圍 ＊1 AC100～240V(AC85～265V)
頻率 ＊1 50/60Hz(47～63Hz)
電流

100V

輸入時

 0.5A以下 0.9A以下 0.8A以下 1.4A以下 2.0A以下

200V

輸入時

 0.25A以下 0.45A以下 0.4A以下 0.7A以下 1.0A以下
功率因數

100V

輸入時

 - 0.98以上

200V

輸入時

 0.94以上
高諧波電流規制 - 符合EN61000-3-2
漏電流

100V

輸入時

 0.4mA以下

200V

輸入時

 0.75mA以下
突波電流 ＊2

100V

輸入時

 17.5A以下(25℃、冷啟動)

200V

輸入時

 35A以下(25℃、冷啟動)

輸出

特性

 電壓調整範圍 ＊3 -20～+20%(以V.ADJ調整)(S8VM-[][][]24A[]型/P[]型為-10～+20%)
漣波雜訊電壓 3.2%(p-p)以下(5V)
1.5%(p-p)以下(12V)
1.2%(p-p)以下(15V)
1.0%(p-p)以下(24V)		 3.2%(p-p)以下(5V)
1.5%(p-p)以下(12V)
1.2%(p-p)以下(15V)
0.75%(p-p)以下(24V)
輸入變化影響 0.4%以下(輸入AC85～265V 100%負載)

負載變化影響

(額定輸入電壓)

 0.8%以下(額定輸入、0～100%負載)
溫度變化影響 0.02%/℃以下
起動時間 ＊2

1,100ms以下

(額定輸入與輸出)

800ms以下

(額定輸入與輸出)
輸出保持時間 ＊2 20ms typ.(15ms以上)(額定輸入與輸出)

附屬

功能

 過載保護 ＊2 額定輸出電流的105～160%、
倒L垂下/間歇動作型、自動復歸

額定輸出電流的105～160%、

倒L垂下型(12、15、24V型)、
倒L垂下/間歇動作型(5V型)、自動復歸
過電壓保護 ＊2 有 ＊ 4
電壓不足檢測顯示 有(顏色：黃(DC LOW1)、紅(DC LOW2))(僅S8VM-[][][]24A[]/P[]型)
電壓不足檢測輸出 無 有(僅S8VM-[][][]24A[]/P[]型)
開路集極輸出DC30V max. 50mA max. ＊8
電源故障檢出顯示 無
電源故障檢出輸出 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可(但可進行備用操作，需要外部二極體)
遠端感測 不可 可
其他 使用環境溫度 請參閱降額曲線 ＊2 (不可結冰結露)
保存溫度 -25～+65℃
使用環境濕度 30～85%(保存濕度25～90%)
耐電壓

AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(1616_sp_1/FG)之間(檢出電流20mA)
AC500V 1min (所有輸出)與(1616_sp_1/FG)之間(檢出電流100mA)
AC500V 1min (所有輸出(檢出輸出端子除外))與

(所有檢出輸出端子)之間(檢出電流20mA)
(僅S8VM-[][][]24A[]/P[]型)
絕緣阻抗 100MΩ以上(所有輸出)與(所有輸入、1616_sp_1/FG)之間 at 500 VDC
耐震動 10～55Hz 單側振幅0.375mm
3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠色)
雜音端子電壓 符合EN55011 Group1 Class B、遵循FCC Class B ＊5
放射性危害強度 符合EN55011 Group1 Class B ＊6
規格認證 UL： UL508(Listing)、UL60950-1
cUL： CSA C22.2 No.14
cUR： CSA No.60950-1　
EN： EN50178、EN60950-1
SEMI規格 SEMI F47-0200(200V輸入時)
重量 ＊7 180g以下 220g以下 290g以下 460g以下 530g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳細資訊請參閱附錄第 11 頁～第 13 頁的「特性資料」。
＊3. 輸出電壓調整鈕（V.ADJ）的容量操作會使電壓上升至電壓調整範圍的+20％以上。
若進而過度轉動調整鈕，會使過電壓保護功能動作，而可能遮斷輸出。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開電源。
＊5. 雜訊值會因配線的方法而改變。於產品下鋪設有鋁板的狀態下符合Class B。
對於15W，請將1個消除雜訊用的箝位濾波器（TDK製ZCAT2436-1330）插入輸出線。
＊6. 雜訊值會因配線的方法而改變。於產品下鋪設有鋁板的狀態下符合Class B。
對於150W，請將1個消除雜訊用的箝位濾波器（TDK製ZCAT2017-0930）插入輸入線。
＊7. 重量為底部安裝型。
＊8. A[]型：同步型      P[]型：訊號源型
容量 300W 600W 1,500W
效率 5V型 77%以上 77%以上 -
12V型 78%以上 79%以上 -
15V型 79%以上 80%以上 -
24V型 81%以上 81%以上 82%以上

輸入

條件

 電壓範圍 ＊1 AC100～240V(AC85～265V)
頻率 ＊1 50/60Hz(47～63Hz)
電流

100V

輸入時

4.0A以下(5V)
4.3A以下(12V、

15V、24V)

8.0A以下(5V)
8.3A以下(12V、

15V、24V)

 20.0A以下

200V

輸入時

2.0A以下(5V)
2.2A以下(12V、

15V、24V)

4.0A以下(5V)
4.2A以下(12V、

15V、24V)

 11.0A以下
功率因數

100V

輸入時

 0.98以上 0.97以上

200V

輸入時

 0.94以上 0.93以上
高諧波電流規制 符合EN61000-3-2
漏電流

100V

輸入時

 0.4ｍA以下 1.5ｍA以下

200V

輸入時

 0.75ｍA以下 1.5ｍA以下
突波電流 ＊2

100V

輸入時

 20A以下(25℃ 冷啟動)

200V

輸入時

 40A以下(25℃ 冷啟動)

輸出

特性

 電壓調整範圍 ＊3 -20～+20%(以V.ADJ調整)
漣波雜訊電壓 3.8%(p-p)以下(5V)
2.0%(p-p)以下(12V)
2.0%(p-p)以下(15V)
1.25%(p-p)以下(24V)		 1.25%(p-p)以下 ＊7
輸入變化影響 0.4%以下(輸入AC85～265V、100%負載)

負載變化影響

(額定輸入電壓)

 0.6%以下(額定輸入、0～100%負載)
溫度變化影響 0.02%/℃以下
起動時間 ＊2 1,000ms以下(額定輸入與輸出)
輸出保持時間 ＊2 20ms typ.(15ms以上)(額定輸入與輸出)

附屬

功能

 過載保護 ＊2

額定輸出電流的105～160%

(5/12/15V型)
額定輸出電流的120～160%

(S8VM-30024C型)
額定輸出電流的115～160%

(S8VM-60024C型)
倒L垂下型(12/15/24V型)、
倒L垂下/間歇動作型(5V型)、

自動復歸

 額定輸出電流的105～160% (AC100V)、
額定輸出電流的155～200% (AC200V)、
倒L垂下型、
自動復歸(持續5秒以上即遮斷) ＊4
過電壓保護 ＊2 有 ＊4
過熱保護 ＊2 有 ＊4
電壓不足檢測顯示 無
電壓不足檢測輸出 無
電源故障檢測顯示 有(顏色：紅)
電源故障檢測輸出 有 開路集極輸出 DC30V max. 50mA max.
串聯操作 可(最多2台，需要外部二極體)
並聯操作 可(最多2台)
遠端感測 可
遠端控制 可
其他 使用環境溫度 請參閱降額曲線 ＊2 (不可結冰結露)
保存溫度 -25～+65℃
使用環境濕度 30～85%(保存濕度25～90%)
耐電壓

AC3.0kV 1min(所有輸入)與

(所有輸出)之間(檢出電流20mA)
AC2.0kV 1min(所有輸入)與

(1616_sp_1)之間(檢出電流20mA)
AC500V 1min(所有輸出)與

(1616_sp_1)之間(檢出電流100mA)
AC100V 1min(所有輸出)與

(RC)之間(檢出電流100mA)
AC500V 1min(所有輸出)與

(PF)之間(檢出電流20mA)

AC3.0kV 1min(所有輸入)與

(所有輸出)之間(檢出電流20mA)
AC2.0kV 1min(所有輸入)與

(FG)之間(檢出電流20mA)
AC500V 1min(所有輸出)與

(FG)之間(檢出電流300mA)
AC100V 1min(所有輸出)與

(RC)之間(檢出電流100mA)
AC500V 1min(所有輸出)與

(PF)之間(檢出電流20mA)
絕緣阻抗

100MΩ以上(所有輸出)與

(所有輸入、1616_sp_1)之間 at 500VDC

100MΩ以上(所有輸出)與

(所有輸入、FG)之間 at 500VDC
耐震動 10～55Hz 單側振幅0.375mm
3方向 各2h無異常		 10～55Hz 單側振幅0.15mm
3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠色)
雜音端子電壓

符合EN55011 Group1 Class B、

遵循FCC Class B ＊5

符合EN55011 Group1 Class A、

遵循FCC Class A ＊6
放射性危害強度 符合EN55011 Group1 Class B ＊5 符合EN55011 Group1 Class A ＊6
規格認證＊8

UL：UL508（Recognition）

（5/12/15V型）
UL508（Listing）（24V型）、

UL60950-1
cUL： CSA C22.2 No.14
cUR： CSA No.60950-1
EN： EN50178、EN60950-1

UL： UL508(Recognition)、

UL60950-1
cUR： CSA C22.2 No.14、

No.60950-1
EN： EN50178、EN60950-1
SEMI規格 SEMI F47-0200 (200V輸入時)
重量 1,100g以下 1,700g以下 3,800g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳細資訊請參閱附錄第 17 頁～第 19 頁的「特性資料」。
＊3. 輸出電壓調整鈕（V.ADJ）的容量操作會使電壓上升至電壓調整範圍的+20％以上。
若進而過度轉動調整鈕，會使過電壓保護功能動作，而可能遮斷輸出。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。此外，請將遠端控制訊號OFF/ON。
＊5. 雜訊值會因配線的方法而改變。於產品下鋪設有鋁板的狀態下符合Class B。
對於600W，請將消除雜訊用的箝位磁心（TDK製ZCAT3035-1330）插入輸入線，將消除雜訊用的環形磁心（TDK製 HF60T38X14X22）插入輸出線。
＊6. 雜訊值會因配線的方法而改變。於產品下鋪設有鋁板的狀態下符合Class A。（1,500W型）
＊7. 依據JEITA標準RC-9131A的量測方法。詳細資訊請參閱附錄第 35 頁的「●漣波雜訊電壓」。
＊8. 客戶若自行更換風扇，可能不符合規格認證。

特性資料（15、30、50、100、150W型）

降額曲線

＜15/30W型＞

（標準安裝狀態/橫向安裝狀態/朝上安裝狀態）


1616_sp_2


＜50W型＞

（標準安裝狀態/橫向安裝狀態）                                                  （朝上安裝狀態）


1616_sp_3                                                  1616_sp_4


＜100W型＞

（標準安裝狀態）                                                                           （橫向安裝狀態/朝上安裝狀態）


1616_sp_5                                                  1616_sp_6


＜150W型＞

（標準安裝狀態）                                        （橫向安裝狀態）                                        （朝上安裝狀態）


1616_sp_7                    1616_sp_8                    1616_sp_9


＜300/600/1,500W型＞

＊請參閱附錄第 17 頁


註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 如果降額發生問題，請使用強制空氣冷卻。

註3. 請確保左右兩側的安裝空間在20mm以上。此外，100/150W無法排列安裝複數台使用。

        使用時請盡量遠離發熱體。左右兩側的安裝空間參考距離為50mm以上。

        如要採用20mm的安裝間隔，請在負載率80％以下使用。

註4. 對於150W，如要以輸入電壓AC90V以下長時間使用，請將負載降低至上述降額曲線的80％以下。

安裝狀態

標準安裝（鋁軌安裝型）                                                                  標準安裝（底部安裝型）


1616_sp_10                                                                                     1616_sp_11


橫向安裝


1616_sp_12


朝上安裝（鋁軌安裝型）                                                                           朝上安裝


1616_sp_13                                                                           1616_sp_14


朝下安裝（鋁軌安裝型）                                                                            朝下安裝


1616_sp_15                                                                           1616_sp_16


1616_sp_17

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。

        請依據各安裝方向的降額曲線使用。

註2. 安裝面請使用金屬板（＊1）。

註3. 本產品採自然對流方式，安裝時請留意讓電源模組周圍的空氣對流。

註4. 安裝螺絲鎖合扭力（建議值） M3：0.49 （N·m）

遠端感測功能（僅S8VM-100[][][][]/150[][][][]型）

欲修正負載線的電壓下降時使用。使用遠端感測時，請取下遠端感測端子的短路片後進行連接。

1616_sp_18
註1. 連接線（＊1）請使用雙芯隔離線。
註2. 負載線（＊2）的電壓降較大時，電源的輸出電壓會上升相當於電壓下降的程度，
        使得過電壓保護開始動作，因此請盡量使用較粗的線。
註3. 電壓降請設為0.3V以下。
註4. 短路片脫落、＋S和－S端子處於開路狀態下，會使過電壓保護功能動作而遮斷輸出。
註5. 若負載線較長，請於負載端子間以及＋S與輸出＋端子之間、－S與輸出－端子之間連接電解電容器。
        電解電容器的容量請以數10～數100μF為基準，於實機安裝狀態下進行確認。

1616_sp_19

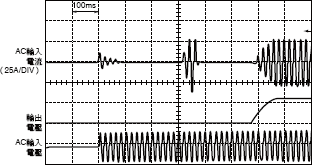

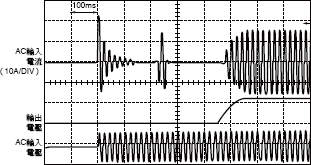

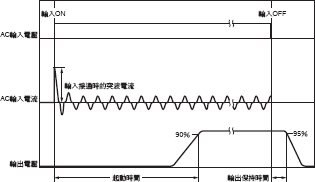

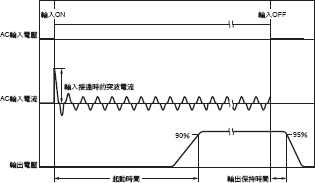

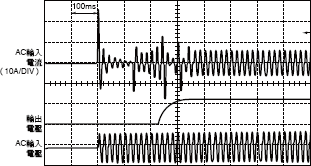

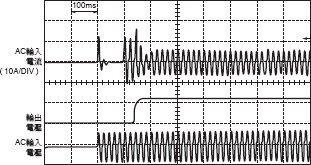

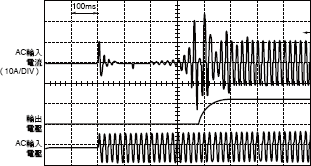

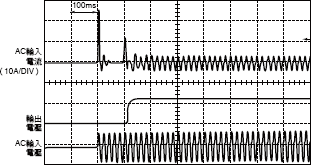

突波電流、起動時間、輸出保持時間

1616_sp_20

過載保護功能

利用過載保護迴路（以額定電流的105％以上動作），於短路、過載時自動降低輸出電壓，
以保護電源本體。過載狀態解除之後，電源模組將自動復歸為正常運轉。

（參考值）
15/30W型                                                                     50/100/150W型（5V輸出）

1616_sp_21                                                                     1616_sp_22

50/100/150W型（12/15/24V輸出）                        300/600/1,500W型＊請參閱第 19 頁

1616_sp_23

註1. 若在短路及過載狀態下持續使用，在極低機率下會造成內部零組件劣化、
壞的情形。請勿持續使用超過30秒。
註2. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流
及過負載狀態頻繁發生之處。

過電壓保護功能

為避免電源內部反饋電路故障等因素，造成負載過大的電壓，會進行過電壓檢測。
若電壓輸出為額定輸出電壓的約140％以上，會遮斷輸出電壓，以防過電壓造成負載損壞。
進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。

（參考值）

1616_sp_24

＊1. S8VM-[][][]24A[]/P[]型的電壓調整範圍
＊2. S8VM-
[][][]
24A[]/P[]型以外的電壓調整範圍
註1. 重開電源之前，請務必先排除造成過電壓的因素。
註2. 若以輸出電壓調整鈕（V.ADJ）將輸出電壓設定為超過額定的＋20％之值，
        可能會使過電壓保護功能開始作用。
註3. 短路片脫落、＋S和－S端子處於開路狀態下，會使過電壓保護功能動作而
遮斷輸出。

電壓不足檢測功能（顯示、輸出）（僅S8VM-[][][]24A[]/P[]型）

附電壓不足檢測功能型S8VM-[][][]24A[]型檢測出輸出電壓降低時，會使DC LOW亮燈，以報知輸出異常。
並且透過電晶體向外部輸出以報知異常。（S8VM-01524A[]/03024A[]型除外）
電晶體輸出（開放集極）： 同步型（S8VM-[][][]24A[]型）
                                                 訊號源型（S8VM-[][][]24P[]型）
DC30V max. 50mA max.　
ON時殘留電壓2V以下、OFF時漏電流0.1mA以下

S8VM-01524A[]型                                          S8VM-05024A[]/P[]型
S8VM-03024A[]型

1616_sp_25                                          1616_sp_26

S8VM-10024A[]/P[]型                                        S8VM-15024A[]/P[]型

1616_sp_27                                            1616_sp_28

電壓不足檢測功能1 （DC LOW1）
僅檢測瞬間輸出電壓降低。檢出電壓會隨著已輸出的電壓，
自動設定為低於輸出電壓約2.7V （輸出電壓DC24.0V時）。
檢出時電晶體輸出OFF （⑧ - ⑩非導通）；LED （⑥：黃）亮燈
（電壓不足檢測功能1成為閂鎖保持功能。）

電壓不足檢測功能2 （DC LOW2）
檢出電壓固定為約20V （18.0～21.6V）。
檢出時電晶體輸出OFF （⑨ - ⑩非導通）；LED （⑦：紅）亮燈

註1. 電壓不足檢測功能可監視電源的輸出端子部的電壓。若要確認正確的電壓狀態，請測量負載端的電壓。
註2. 電壓不足檢測功能1 （DC LOW1）不會檢測徐緩的輸出電壓下降。
註3. 電壓不足檢測功能1 （DC LOW1）每當檢測出輸出電壓降低時，
        即保持電晶體輸出OFF、LED （F：黃）亮燈的狀態。
        若要解除，請先將輸入電源OFF，閒置60秒以上之後再重開電源。
註4. 電壓不足檢測功能1 （DC LOW1）當輸出電壓為15V以下的狀態持續數秒時，可能會解除檢出輸出保持狀態。

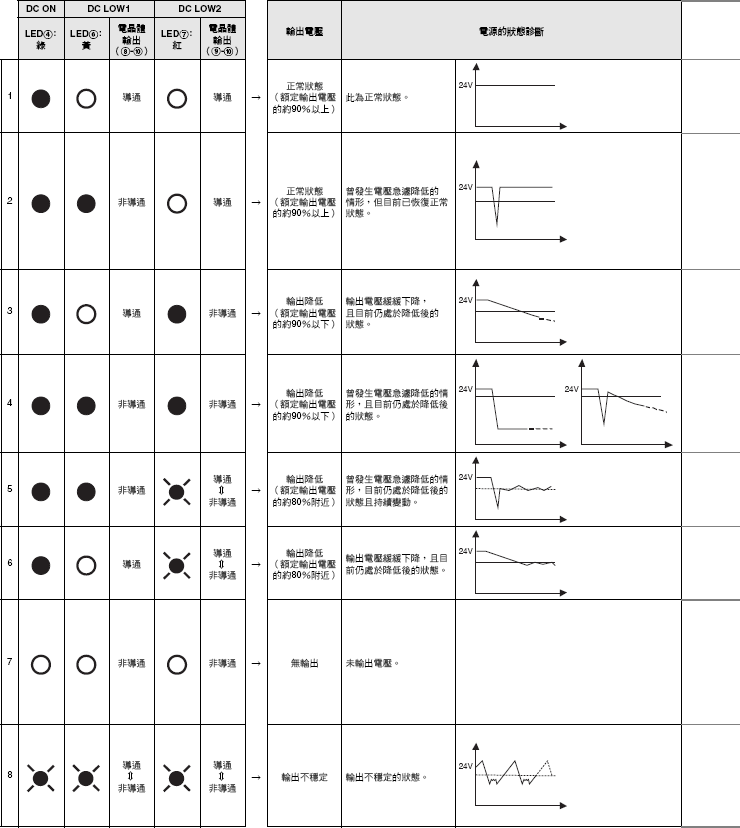

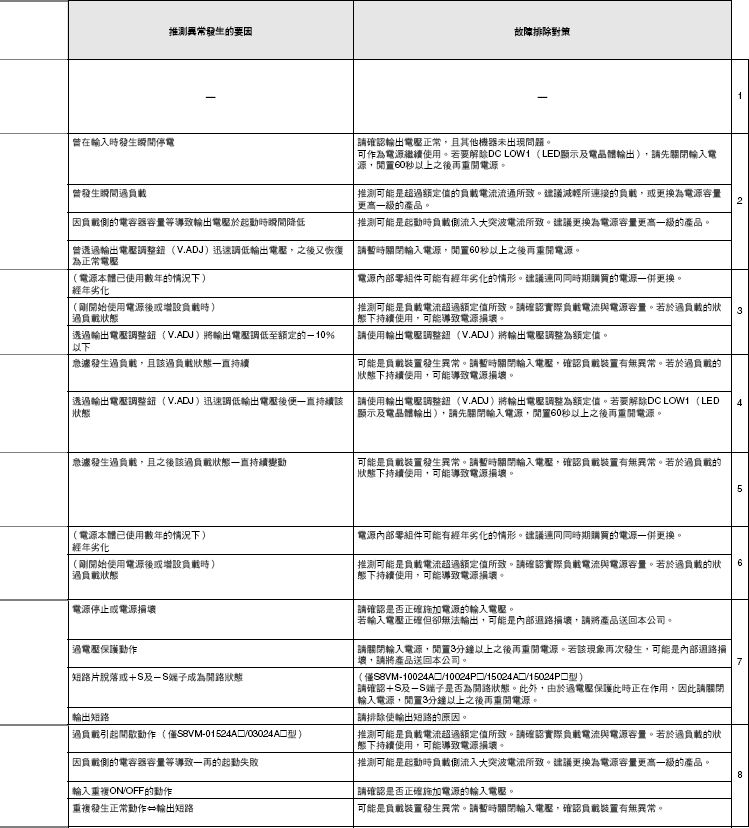

透過電壓不足檢測功能推測電源的異常原因與故障排除

當電壓不足檢測功能運作時，請確認下列符合的項目。
若確認後電源仍未正常動作，請與本公司聯絡。

1616_sp_29

※閃燈：輸出電壓不穩定，故LED重複亮燈⇔熄滅的狀態。

1616_sp_30

1616_sp_31

特性資料（300、600、1,500W型）

降額曲線

＜300/600/1,500W型＞


1616_sp_32


註1. 偶有引起內部零組件劣化、損毀的風險。

        請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 請確保左右兩側的安裝空間在20mm以上。

        風扇安裝面的安裝空間，請務必確保50mm以上。

        與風扇安裝面相反側的安裝空間，請務必確保50mm以上

        （S8VM-300[][]C/600[][]C型）、100mm以上（S8VM-15224C型）

註3. 對於1,500W，如要以輸入電壓AC90V以下長時間使用，請將負載降低至上述降額曲線的80％以下。

註4. 環境溫度是以產品正面中央的前方50mm處量測的值為準。

安裝狀態

標準安裝

1616_sp_33

橫向安裝

1616_sp_34

上下顛倒安裝（僅S8VM-15224C型）

1616_sp_35

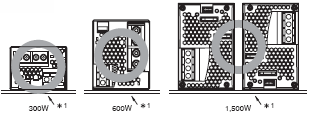

側面安裝

1616_sp_36


註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、

        損壞的情況。請勿以非指定的安裝方向使用。

註2. 安裝面請使用金屬板（＊1）。

註3. 風扇的強制空氣冷卻方式。使用時請勿堵住通風口（風扇安裝面及其相反側），以免降低冷卻效果。

註4. 安裝螺絲鎖合扭力（建議值） M4：1.27 （N·m）

        安裝螺絲的插入長度請設為6mm以下。

遠端感測功能

欲自動修正負載線的電壓下降時使用。
將＋S端子（CN 2pin）連接於負載端的＋側，將－S端子（CN 4pin）連接於負載端的－側，遠端感測功能即開始動作。
若無需遠端感測功能，使用標準配備的連接器，分別連接＋S與＋V端子（CN 1pin）間、及－S與－V端子（CN 3pin）間。

1616_sp_37

註1. 連接線（＊1）請使用雙芯隔離線。
註2. 負載線（＊2）的電壓降較大時，電源的輸出電壓會上升相當於電壓下降的程度，使得過電壓保護開始動作，因此請盡量使用較粗的線。
註3. 負載線的電壓降請設為0.3V以下。
註4. 若負載線較長，請於負載端子間連接電解電容器。
        所使用的電解電容器會因連接負載流通漣波電流而有發熱等情形，因此請使用容許漣波電流高於使用漣波電流的電解電容器。
註5. 短路片脫落、＋S和－S端子為開路的狀態下，會使輸出穩定性及精度惡化。
        請務必進行＋S及－S端子的連接。
註6. 請拆卸標準配備的連接器，另行準備一組線束。

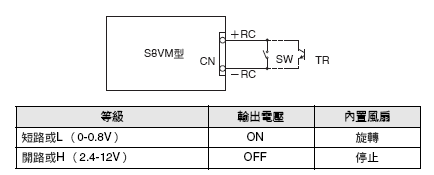

遠端控制功能

此功能使用＋RC端子（CN 7pin）與－RC端子（CN 8pin），保持施加輸入電壓的狀態而藉由外部訊號使輸出ON／OFF。
如要使用此功能，請將開關或電晶體等連接於＋RC和－RC端子
如不使用遠端控制功能，請以標準配備的連接器使＋RC與－RC端子短路。

1616_sp_38

註1. 連接線請使用雙絞線或雙芯隔離線。
註2. 遠端控制迴路與輸入及輸出迴路絕緣。
註3. 請拆卸標準配備的連接器，另行準備一組線束。

電源故障檢測功能

過載保護、過電壓保護、過熱保護等動作時，或因輸入電壓降低使得輸出電壓降低時，內置風扇停止時，以及利用遠端控制待機時，電源故障指示燈（LED：紅）會亮起，以報知輸出電壓異常。
且透過電晶體向外部輸出。
電晶體輸出：DC30V max.、50mA max.
ON時殘留電壓：2V以下，OFF時漏電流：0.1mA以下
檢出電壓：輸出電壓設定值的約80％
檢出時電晶體輸出OFF（CN 11pin-12pin非導通）、LED（紅）亮燈

1616_sp_39Vce max : DC30V    Ic max : 50mA

註1. 電源故障檢測功能係監視電源輸出端子部的電壓。
        若要確認正確的電壓狀態，請測量負載端的電壓。
註2.（僅S8VM-15224C型）內置風扇停止時，強制遮斷輸出。
註3. 請拆卸標準配備的連接器，另行準備一組線束。

突波電流、起動時間、輸出保持時間

1616_sp_40


註. 除輸入接通時以外，於起動時亦會流通最大40A左右的輸入突波電流。

       選用輸入開關、輸入斷路器、外接保險絲等時敬請注意。

輸入接通時的輸入電流波形（以下舉代表性的波形為例）

S8VM-300[][]C型

AC100V　100％負載


1616_sp_41


AC200V　100％負載


1616_sp_42


S8VM-600[][]C型

AC100V　100％負載


1616_sp_43


AC200V　100％負載


1616_sp_44


S8VM-15224C型

AC100V　100％負載


1616_sp_45


AC200V　100％負載


1616_sp_46

過載保護功能

利用過載保護迴路（以額定電流的105％以上動作），於短路、過載時自動降低輸出電壓，以保護電源本體。
（300/600W型）
過載狀態解除之後，電源模組將自動復歸為正常運轉。
（1,500W型）
若過電流狀態持續5秒以上，即遮斷輸出。如要復歸，請先暫時關閉輸入電源，閒置3分鐘以上之後再重開電源。此外，請將遠端控制訊號OFF/ON。

（參考值）
300/600W型                                                  300/600/1,500W型
（5V輸出）

（12/15/24V輸出）

1616_sp_47                                     1616_sp_48

註1. 若在短路及過載狀態下持續使用，在極低機率下會造成內部零組件劣化、損壞的情形。請勿持續使用超過30秒。
註2. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流
及過負載狀態頻繁發生之處。

過電壓保護功能

為避免電源內部反饋電路故障等因素，造成負載過大的電壓，會進行過電壓檢測。
若電壓輸出為額定輸出電壓的約140％以上，會遮斷輸出電壓，以防過電壓造成負載損壞。
進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
此外，請將遠端控制訊號OFF/ON。
（參考值）
1616_sp_49
註1. 重開電源之前，請務必先排除造成過電壓的因素。
註2. 若以輸出電壓調整鈕（V.ADJ）將輸出電壓設定為超過額定的＋20％之值，可能會使過電壓保護功能開始作用。

過熱保護功能

若電源內部的溫度因環境溫度上升或風扇停止等而異常上升，過熱保護迴路會啟動並遮斷輸出，以保護電源本體。
如要復歸，請先暫時關閉輸入電源，待充分冷卻後，再重新接通輸入電源。
此外，請關閉遠端控制訊號，待充分冷卻後再重開電源。

輸出峰值電流（S8VM-30024C/60024C/15224C型）

峰值電流值請設為滿足以下條件。
此外，請根據降額曲線的負載率，減輕峰值電流值後再使用。
輸入電壓範圍：AC180～240V
峰值電流的脈衝寬：10秒以內
Duty（負載比）：35％以內
峰值電流值：額定峰值電流值以內
輸出電流實際值：額定電流以內

1616_sp_50
1616_sp_51

Ip：峰值電流值（A）
Irms：輸出電流實際值（A）
lav：額定電流（A）
la：連續負載電流（A）
D：Duty（負載比）
τ：峰值電流的脈衝寬（s）
T：週期（s）

更新日期 2015年12月22日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
