E5CN/E5CN-U
數位溫度控制器基本型（尺寸48×48mm）
48mm尺寸的共通溫度控制器全面改裝，功能 / 性能更為提升。提升顯示精度，新增預防維護功能，全面進化。
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2015年8月8日

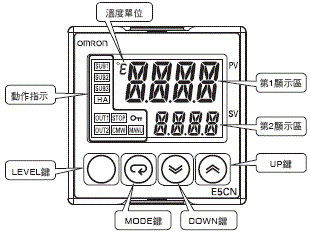

各部份名稱
E5CN型
E5CN-U型
E5CN型與E5CN-U型之正面面板為共通。

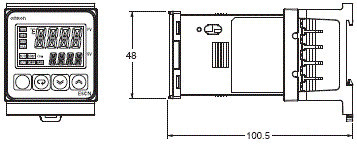

本體

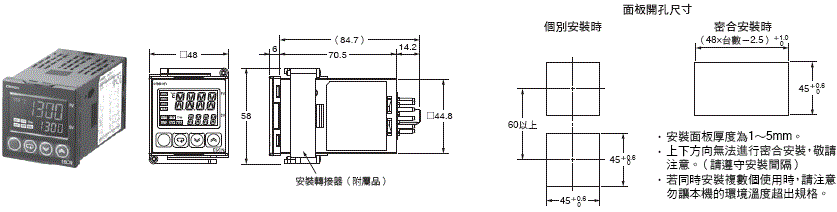

E5CN型
註. 端子台無法卸下。
E5CN-U型
選購品（另售）

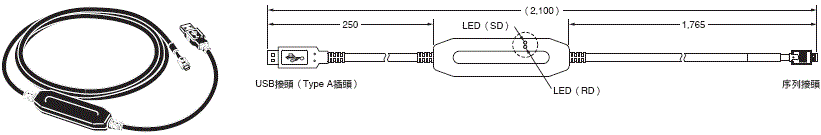

USB序列轉換纜線
E58-CIFQ1型

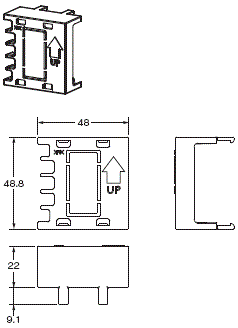

端子蓋
E53-COV17型
註. 不可使用舊有產品的端
子蓋E53-COV10型。
防水襯墊
Y92S-P8型〔DIN48×48用〕
若防水襯墊遺失、損毀時請另行訂購左列型號。
於端子台型使用防水襯墊時，保護構造相當於IP66。
（IP66會因使用環境而劣化、收縮或硬化，為確保防水等級，建議您定期更換。
定期更換時期因使用環境而異。請客戶自行確認。請以1年以內為基準。
此外，對於未定期更換的防水襯墊，本公司恕不負責。）
如不需要防水構造，則無需安裝防水襯墊。

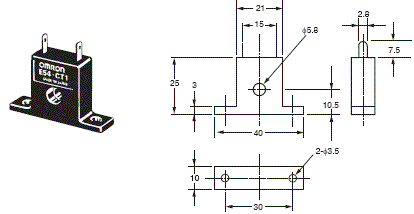

比流器
E54-CT1型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT1型
連續最高加熱器電流：50A （50/60Hz）
匝數：400±2圈
繞線電阻：18±2Ω

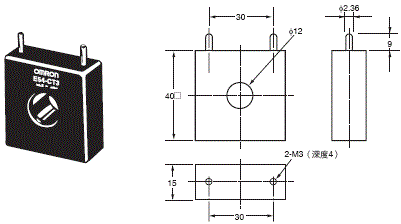

E54-CT3型
貫通電流（Io）對輸出電壓（Eo）特性（參考值）
E54-CT3型
連續最高加熱器電流：120A（50/60Hz）（但OMRON的溫控器之連續最高加熱器電流值為50A。）
匝數：400±2圈繞線電阻：8±0.8Ω

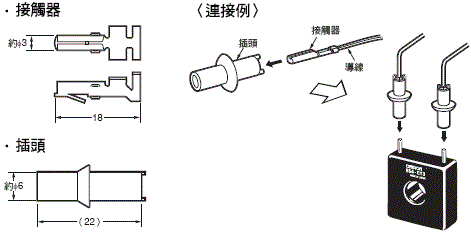

E54-CT3型附屬品

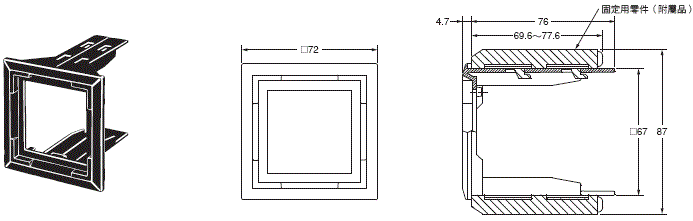

轉接器
Y92F-45型
註1. 請於已加工為E5B□型用面板時使用。
2. 轉接器的顏色僅有黑色。

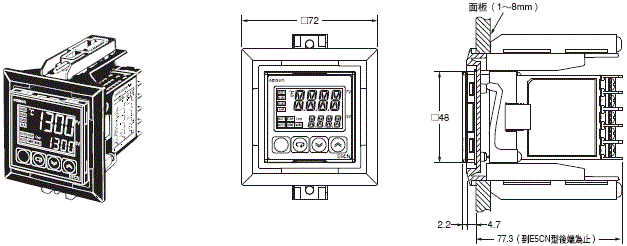

〈E5CN型安裝例〉

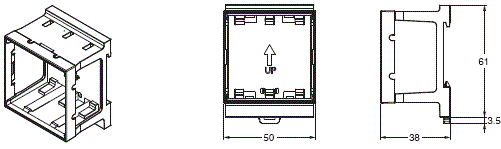

鋁軌安裝轉接器
Y92F-52型
註. 無法與端子蓋併用。
請拆卸端子蓋後使用。
〈E5CN/E5CN-U型安裝例〉
E5CN-U型配線用連接插座

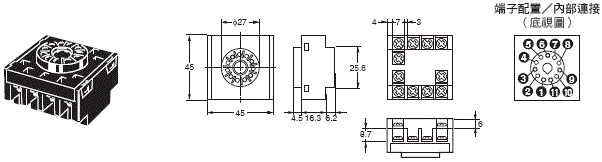

表面連接插座
P2CF-11型
註. 亦備有手指防護型（P2CF-11-E型）。

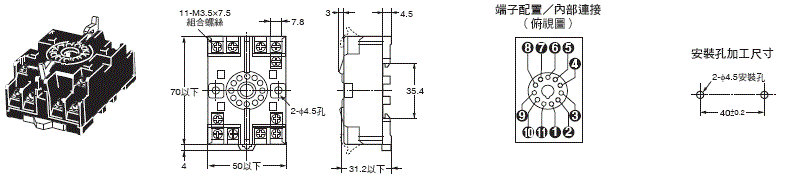

背面連接插座
P3GA-11型
註1. 其他類型的插座會影響精度，故請勿使用。
2. 亦備有手指防護型端子蓋（Y92A-48G型）。
更新日期 2015年8月8日
