2023/03 停產商品

CPM2C

可程式控制器

CPM2C

高功能且最大達192點的輸出輸入,節省寬度空間的小型套件型

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

CPU模組

模組類型 所需的I/O
接頭數量
輸入 輸出 時鐘 型號 國外
規格
10點輸出輸入型
輸入:6點
繼電器輸出:4點
端子台型 DC
24V
6點
繼電器 4點 CPM2C-10CDR-D U、C、
CE
CPM2C-10C1DR-D
10點輸出輸入型
輸入:6點
電晶體輸出:4點
接頭型
(富士通製)
2 DC
24V
6點
電晶體
(Sink) 4點
CPM2C-10CDTC-D U、C、
CE
2 CPM2C-10C1DTC-D
2 電晶體
(Source) 4點
CPM2C-10CDT1C-D
2 CPM2C-10C1DT1C-D
接頭型
(MIL)
2 DC
24V
6點
電晶體
(Sink) 4點
CPM2C-10CDTM-D
2 CPM2C-10C1DTM-D
2 電晶體
(Source) 4點
CPM2C-10CDT1M-D
2 CPM2C-10C1DT1M-D
20點輸出輸入型
輸入:12點
電晶體輸出:8點
端子台型 DC
24V
12點
繼電器 8點 CPM2C-20CDR-D U、C、
CE
CPM2C-20C1DR-D
接頭型 2 電晶體
(Sink) 8點
CPM2C-20CDTC-D
2 CPM2C-20C1DTC-D
2 電晶體
(Source) 8點
CPM2C-20CDT1C-D
2 CPM2C-20C1DT1C-D
接頭型
(MIL)
2 DC
24V
12點
電晶體
(Sink) 8點
CPM2C-20CDTM-D
2 CPM2C-20C1DTM-D
2 電晶體
(Source) 8點
CPM2C-20CDT1M-D
2 CPM2C-20C1DT1M-D
32點輸出輸入型
輸入:16點
電晶體輸出:16點
接頭型
(富士通製)
2 DC
24V
16點
電晶體
(Sink) 16點
CPM2C-32CDTC-D U、C、
CE
2 電晶體
(Source) 16點
CPM2C-32CDT1C-D
接頭型
(MIL)
2 DC
24V
16點
電晶體
(Sink) 16點
CPM2C-32CDTM-D
2 電晶體
(Source) 16點
CPM2C-32CDT1M-D
可程式子局
附DeviceNet™子局
附CompoBus/S主局
10點輸出輸入型
輸入:6點
電晶體輸出:4點
接頭型
(富士通製)
1 DC
24V
6點
電晶體
(Sink) 4點
CPM2C-S100C-DRT U、C、
CE
1 電晶體
(Source) 4點
CPM2C-S110C-DRT
附CompoBus/S主局
10點輸出輸入型
輸入:6點
電晶體輸出:4點
接頭型
(富士通製)
1 DC
24V
6點
電晶體
(Sink) 4點
CPM2C-S100C U、C、
CE
1 電晶體
(Source) 4點
CPM2C-S110C

擴充I/O模組

模組類型 所需的I/O
接頭數量
輸入 輸出 型號 國外
規格
輸入擴充I/O模組
輸入:8點
接頭型
(富士通製)
1 DC24V 8點 ―― CPM2C-8EDC U、C、
CE
接頭型
(MIL)
1 DC24V 8點 ―― CPM2C-8EDM
輸入擴充I/O模組
輸入:16點
接頭型
(富士通製)
1 DC24V 16點 ―― CPM2C-16EDC U、C、
CE
接頭型
(MIL)
1 DC24V 16點 ―― CPM2C-16EDM
輸出擴充I/O模組
繼電器輸出:8點
端子台型 ―― ―― 繼電器 8點 CPM2C-8ER U、C、
CE
輸出擴充I/O模組
電晶體輸出:8點
接頭型
(富士通製)
1 ―― 電晶體
(Sink) 8點
CPM2C-8ETC U、C、
CE
1 ―― 電晶體
(Source) 8點
CPM2C-8ET1C
接頭型
(MIL)
1 ―― 電晶體
(Sink) 8點
CPM2C-8ETM
1 ―― 電晶體
(Source) 8點
CPM2C-8ET1M
輸出擴充I/O模組
電晶體輸出:16點
接頭型
(富士通製)
1 ―― 電晶體
(Sink) 16點
CPM2C-16ETC U、C、
CE
1 ―― 電晶體
(Source) 16點
CPM2C-16ET1C
接頭型
(MIL)
1 ―― 電晶體
(Sink) 16點
CPM2C-16ETM
1 ―― 電晶體
(Source) 16點
CPM2C-16ET1M
10點輸出輸入型
輸入:6點
繼電器輸出:4點
端子台型 ―― DC24V 6點 繼電器 4點 CPM2C-10EDR U、C、
CE
20點輸出輸入型
輸入:12點
繼電器輸出:8點
端子台型 ―― DC24V 12點 繼電器 8點 CPM2C-20EDR U、C、
CE
24點輸出輸入型
輸入:16點
電晶體輸出:8點
接頭型
(富士通製)
2 DC24V 16點 電晶體
(Sink) 8點
CPM2C-24EDTC U、C、
CE
2 電晶體
(Source) 8點
CPM2C-24EDT1C
接頭型
(MIL)
2 DC24V 16點 電晶體
(Sink) 8點
CPM2C-24EDTM
2 電晶體
(Source) 8點
CPM2C-24EDT1M
32點輸出輸入型
輸入:16點
電晶體輸出:16點
接頭型
(富士通製)
2 DC24V 16點 電晶體
(Sink) 16點
CPM2C-32EDTC U、C、
CE
2 電晶體
(Source) 16點
CPM2C-32EDT1C
接頭型
(MIL)
2 DC24V 16點 電晶體
(Sink) 16點
CPM2C-32EDTM
2 電晶體
(Source) 16點
CPM2C-32EDT1M

電源模組

模組類型 輸入 輸出 型號 國外規格
AC電源模組 AC100V~240V輸入 DC24V 600mA輸出 CPM2C-PA201 U、C、CE

類比輸出輸入模組

模組類型 規格 型號 國外規格
類比輸出輸入模組 類比輸入2點、輸出1點 CPM2C-MAD11 U、C、CE

溫度感測器模組

模組類型 規格 型號 國外規格
溫度感測器模組 熱電偶輸入2點 CPM2C-TS001 U、C、CE
白金測溫電阻輸入2點 CPM2C-TS101

CompoBus/S I/O連結模組

模組類型 規格 型號 國外規格
CompoBus/S I/O連結模組 I/O連結點數 輸入8點、輸出8點 CPM2C-SRT21 U、C、CE

適用於接頭型用的I/O接頭型號

(接頭型CPU、擴充I/O模組本體不附屬接頭,請從下列型號中選擇使用。)

富士通製型

製造商 OMRON型號 富士通製
連接方法
焊接型 C500-CE241 1組入 FCN-361J024-AU 接頭
FCN-360C024-J2 接頭蓋
壓著型 C500-CE242 FCN-363J024 插座
FCN-363J-AU 接點
FCN-360C024-J2 接頭蓋
壓接型 C500-CE243 FCN-367J024-AU/F

MIL型

連接方法 型號 規格
壓接型 XG4M-2030-T 極數20

書寫器相關產品

類型 功能 型號(國外型號) 國外規格
書寫器 附2m長一體纜線 周邊設備連接埠用連接纜線 0.05m CS1W-CN114 CE
另需下列連接纜線 C200H-PRO27
(C200H-PRO27-E)
U、C、N

纜線長度2m CS1W-CN224 CE
纜線長度6m CS1W-CN624

支援軟體相關產品

產品名稱 規格 型號 (國外型號) 國外規格

授權數 媒體
FA整合軟體工具套件
CX-One Lite Ver.4.[]

CX-One Lite為簡易版本,僅從CX-One的所有工具中,選出微控制器PLC應用程式所需的工具。動作環境如下:
OS:
       Windows 7 (32bit版/64bit版) /
       Windows 8 (32bit版/64bit版) /
       Windows 8.1 (32bit版/64bit版) /
       Windows 10 (32bit版/64bit版)


CX-One Lite Ver.4.[]內含微控制器PLC限定版
CX-Programmer Ver.9.[]軟體。

單一授權版 DVD CXONE-LT01D-V4
FA整合軟體工具套件
CX-One Ver.4.[]

CX-One整合軟體工具套件是針對OMRON所生產的PLC、元件等的支援軟體。動作環境如下:
OS:
       Windows 7 (32bit版/64bit版) /
       Windows 8 (32bit版/64bit版) /
       Windows 8.1 (32bit版/64bit版) /
       Windows 10 (32bit版/64bit版)


CX-One Ver.4.[]包含CX-Programmer Ver.9.[]等軟體。

單一授權版 (*1) DVD CXONE-AL01D-V4
支援軟體(*2) PC98電腦用(1.2MB 3.5吋FD) C500-ZL3PC1
DOS/V相容電腦用(1.44MB 3.5吋FD)日文版(DOS/V版) C500-ZL3DV1
IBM PC/AT相容電腦用(1.44MB 3.5吋FD) 英文版 C500-ZL3AT1-E

註1. CX-One和CX-One Lite無法同時安裝在一台電腦上。
* CX-One亦備有多重授權版之產品(3、10、30、50套授權)和僅包含DVD光碟之產品。

*2. 此產品已結束接單。

CX-One安裝的支援軟體(CX-One內含的支援軟體)如下:

支援軟體 CX-One Lite
Ver.4.[]
CX-One
Ver.4.[]
支援軟體 CX-One Lite
Ver.4.[]
CX-One
Ver.4.[]
微控制器PLC限定版CX-Programmer Ver.9.[] - CX-Drive Ver.2.[]
CX-Programmer Ver.9.[] - CX-Process Tool Ver.5.[] -
CX-Integrator Ver.2.[] NS面板自動製作軟體 Ver.3.[] -
Switch Box Utility Ver.1.[] CX-Designer Ver.3.[]
CX-Protocol Ver.1.[] - NV-Designer Ver.1.[]
CX-Simulator Ver.1.[] CX-Thermo Ver.4.[]
CX-Position Ver.2.[] - CX-FLnet Ver.1.[] -
CX-Motion-NCF Ver.1.[] - Network Configurator Ver.3.[]
CX-Motion-MCH Ver.2.[] - CX-Server Ver.4.[]
CX-Motion Ver.2.[] -


註. 有關CX-One的詳細內容,請參閱產品型錄。

上傳/下載器

名稱 型號 國外規格
上傳/下載器用EEPROM 256K EEROM-JD ――

連接周邊設備連接埠

連接CPM2C端通訊埠 適用的電腦 規格 纜線長度 型號 國外
規格
電腦連
接纜線
DOS/V電腦
(D-SUB 9 PIN)

2m CS1W-CN226 CE
DOS/V電腦
(D-SUB 9 PIN)
6m CS1W-CN626
DOS/V電腦
(D-SUB 9 PIN)

3.3m CQM1-CIF02 U、C、
N、L

周邊設備連接埠用連接纜線 0.05m CS1W-CN114 CE
PC-98電腦
(D-SUB 25 PIN)

3.3m CQM1-CIF01 U、C、L

周邊設備連接埠用連接纜線 0.05m CS1W-CN114 CE
PC-98筆記型電腦
(半間距14 PIN)

3.3m CQM1-CIF01 U、C、L

周邊設備連接埠用連接纜線 0.05m CS1W-CN114 CE
筆記型電腦轉接纜線 0.15m XW2Z-S001 ――
―― 將周邊設備連接埠轉換成D-SUB 9
PIN的纜線可與RS-232C纜線連接
0.1m CS1W-CN118 CE

RS-232C纜線

名稱 適用的電腦 規格 纜線長度 型號 國外規格
RS-232C連接埠 DOS/V電腦
(D-SUB 9 PIN)
―― 2m XW2Z-200S-V ――
5m XW2Z-500S-V
DOS/V電腦
(D-SUB 9 PIN)
註)可使用周邊匯流排、上位連結,
且使用抗ESD (靜電)接頭
2m XW2Z-200S-CV
5m XW2Z-500S-CV
PC-98電腦
(D-SUB 25 PIN)
―― 2m XW2Z-200S
5m XW2Z-500S
PC-98筆記型電腦
(半間距14 PIN)
―― 2m+
0.15m
XW2Z-200S
XW2Z-S001
5m+
0.15m
XW2Z-500S
XW2Z-S001

通訊埠連接纜線

名稱 纜線長度 型號 國外規格
連接纜線(連接周邊設備連接埠/RS-232C連接埠用) 0.1m CPM2C-CN111 CE

簡易通訊模組

名稱 功能 型號 國外規格
簡易通訊模組 與RS-485元件連接
RS-232C連接埠
CPM2C-CIF21 U、C、CE

轉接器

名稱 功能 型號 國外
規格
周邊設備/RS-232C
轉接器模組
周邊設備連接埠的等級轉換 CPM2C-CIF01-V1 U、C、
CE
RS-422/RS-232C
轉接器模組
CPM2C-CIF11 U、C、
CE
RS-232C⇔RS-422A
轉接器模組
轉換RS-232C⇔RS-422A CPM2C端用
(亦可用於電腦端,但需要來自外部的+5V)
NT-AL001 ――

維護用產品

名稱 功能 型號 國外規格
電池 記憶體備份用 CPM2C-BAT01 ――
CPU模組的DC24V配線用接頭纜線 CPU模組本體附1條DC24V配線用接頭纜線。
如因維修等需另外的接頭纜線,請購買下述接頭,製作接頭纜線。
Molex接頭:51103-0200,接點:50351

適合的連接端子台轉換模組

將CPM2C的CPU模組或擴充I/O模組的輸出輸入轉換為端子台時,可使用連接端子台轉換模組。

適合的連接端子台轉換模組一覽表

下為連接端子台轉換模組一覽表。
與各個模組的搭配組合,請參閱後述的「●與連接端子台轉換模組的組合一覽表」。

類型 系列 輸入/輸出 極數 端子 尺寸 安裝 共點端子 洩流器電阻 LED 型號 國外
規格
深度 高度 寬度 鋁軌 螺絲
輕巧型 XW2D 輸出輸入用 20 M3 39
mm
40
mm
79
mm
XW2D-20G6
貫穿型 XW2B 輸出輸入用 20 M3.5 45
mm
45.3
mm
112.5
mm
XW2B-20G5
M3
(歐規)
67.5
mm
XW2B-20G4
附共點端子 XW2C 輸出輸入用 20 M3 39
mm
40
mm
149
mm
XW2C-20G6-IO16
輸入專用 20 M3.5 50
mm
38
mm
160
mm
XW2C-20G5-IN16
附共點端子3段型 XW2E 輸入專用3段 20 M3.5 50
mm
53
mm
149
mm
XW2E-20G5-IN16
免用螺絲夾式端子台型 XW2F 輸入專用 20 夾持式 50
mm
40
mm
95.5
mm
XW2F-20G7-IN16
輸出專用 20 夾持式 50
mm
40
mm
95.5
mm
XW2F-20G7-OUT16
e-CON型 XW2N 輸入專用 20 e-CON接頭 50
mm
40
mm
95.5
mm
XW2N-20G8-IN16

與連接端子台轉換模組的組合一覽表

請參閱下列「連接類型的型態」。

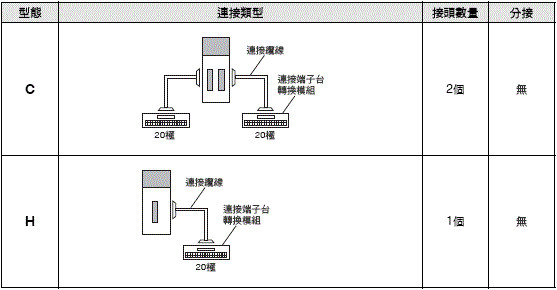

連接類型的型態


1652_lu_1

I/O繼電器端子台

接受繼電器訊號時,可將CPM2C的CPU模組或擴充I/O模組的輸出輸入當作I/O繼電器端子台使用。

適合的I/O繼電器端子台一覽表

下為I/O繼電器端子台一覽表。
有關與各模組的搭配組合,請參閱後述的「●與I/O繼電器端子台的組合一覽表」。

 類型 系列 規格 尺寸(水平裝設時) 安裝 型號
區分 極性 點數 開閉部額定通電電流 動作指示LED 電源配線處理用端子台 寬(mm) 長(mm) 高(mm) 鋁軌 螺絲
省空間型 G70D 直立型
G70D-V
輸出用 繼電器輸出 NPN 16點
(1a×16)
5A或3A
(註)
可增設 135 46 81 G70D-VSOC16
MOS FET
繼電器輸出
0.3A G70D-VFOM16
扁平型
G70D
繼電器輸出 NPN 8點
(1a×8)
5A 68 93 44 G70D-SOC08
16點
(1a×16)
3A 156 51 39 G70D-SOC16
PNP 16點
(1a×16)
3A G70D-SOC16-1
MOS FET
繼電器輸出
NPN 16點
(1a×16)
0.3A G70D-FOM16
PNP G70D-FOM16-1 *
高容量、
省空間型
G70R 輸出用 繼電器輸出 NPN 8點
(1a×8)
10A 136 93 55 G70R-SOC08 *
標準型 G7TC 輸入用 AC輸入 NPN 16點
(1a×16)
1A 182 85 68 G7TC-IA16
DC輸入 G7TC-ID16
輸出用 繼電器輸出 NPN 16點
(1a×16)
5A G7TC-OC16
PNP 16點
(1a×16)
G7TC-OC16-1
高容量型
插座
G70A
(僅插座)
輸出用 繼電器輸出 NPN 16點
(搭載
G2R型繼
電器時可
1c×16)
10A
(端子台部
容許電流)
234 75 64 G70A-ZOC16-3
(僅插座)+
繼電器/SSR/
MOS FET繼電器/
計時器
PNP G70A-ZOC16-4
(僅插座)+
繼電器/SSR/
MOS FET繼電器/
計時器

* 此產品已結束接單。

與I/O繼電器端子台的組合一覽表

請參閱下列「連接類型的型態」。

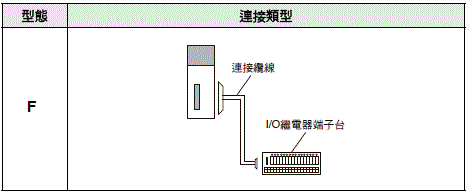

連接類型的型態

1652_lu_2
