CS1W-PTS

80台(10模組×8設備)
請確認每台設備(CPU設備或增設設備)安裝的所有模組

(包含CPU模組等)的合計消耗電流未超過電源模組的最大供應電力範圍。

絕緣型　測溫電阻輸入模組

(Pt100、JPt100、Pt50、Ni508.4)

本模組→CPU模組：
各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、

各點變化率值警報(L、H)、各點斷線警報、冷接點感測異常

CPU模組→本模組：
溫度感測器種類、輸入範圍(任意設定)、

傳送到分配繼電器區域的測量值儲存資料的比例、

變化率值輸入範圍、變化率值儲存資料的比例、移動平均個數、

測量值警報設定值(LL、L、H、HH)、變化率警報設定值(L、H)、

零/跨度調整值等

熱電偶B、E、J、K、N、R、S、T、

或-80～+80mV其中之一(4點個別)

4點可個別針對感測器種類、

輸入範圍、

以及工業單位進行比例調整
註. 針對感測器種類、輸入範圍、

以及工業單位的比例調整，

是透過分配DM區域進行選擇(設定)

輸入範圍可於表1 (可測量的輸入範圍)

的範圍內任意指定(自由範圍)。
註. 內部是以五個階段的範圍進行測量

(內部範圍請參閱表2)，其精度與解析度

是針對上述內部範圍的值

例)熱電偶：K、輸入範圍：

0～500℃、
工業單位的比例：0～500℃ 時
分配DM區域的設定：
熱電偶：3 (0003 Hex)
輸入訊號最大範圍：

5000 (1388 Hex)
輸入訊號最小範圍：

0 (0000 Hex)
工業單位最大儲存資料：

500 (01F4 Hex)
工業單位最小儲存資料：

0 (0000 Hex)

必須就分配繼電器區域的

儲存資料進行比例調整

(任意設定最小值與最大值的資料)

(4點個別)例：可以0～100%儲存

將輸入範圍內的實際測量資料，按照下列①到④D處理順序的值，

以16進制4位數(BIN值)存入分配繼電器區域
①平均化處理→②SCALING→③零/跨度調整→④輸出限制

±0.1% (對於內部範圍的完整跨度)
針對設定輸入範圍的跨度，依照以下方式：

依據對於所選擇的內部範圍No.0～4

(其中之一)跨度，其設定輸入範圍跨度的比值

1/4096 (對於內部範圍的完整跨度)
針對設定輸入範圍的跨度，依照以下方式：

依據對於所選擇的內部範圍No.0～4

(其中之一)跨度，其設定輸入範圍跨度的比值

檢測各點斷線，並啟動斷線檢知旗標
斷線檢測時間：約5s、
可指定斷線時的測量值的偏離方向

(上方偏離：設定輸入範圍的+115%、

下方偏離：設定輸入範圍的-15%)

計算測量值過去的指定個數(可設定1～16個)部分的移動平均，

將這項數值作為測量值儲存到分配繼電器區域中

可設定測量值的4點警報(HH、H、L、LL)、

延遲以及On-Delay計時器(0～60s)

可設定變化率的2點警報(H、L)、延遲以及

On-Delay計時器(0～60s)(與測量值警報共通)

本模組→CPU模組：
各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、

各點變化率警報(L、H)、各點斷線警報、冷接點感測異常

CPU模組→本模組：
溫度感測器種類、輸入範圍(任意設定)、

傳送到分配繼電器區域的測量值儲存資料的比例、

變化率輸入範圍、變化率值儲存資料的比例、移動平均個數、

測量值警報設定值(LL、L、H、HH)、變化率警報設定值(L、H)、零/跨度調整值

可在B、E、J、K、L、N、R、S、T、U、WRe5-26、PLⅡ、mV之中，

就感測器種類、輸入範圍、以及比例等個別4點進行設定。

必須就分配繼電器區域的儲存資料進行比例調整

(任意設定最小值與最大值的資料)(4點個別)
例：可從0～100%進行轉換

將輸入範圍內的實際測量資料，按照下列①到④處理順序的值，

以16進制4位數(BIN值)存入分配區域
①平均化處理→②SCALING→③零/跨度調整→④輸出限制

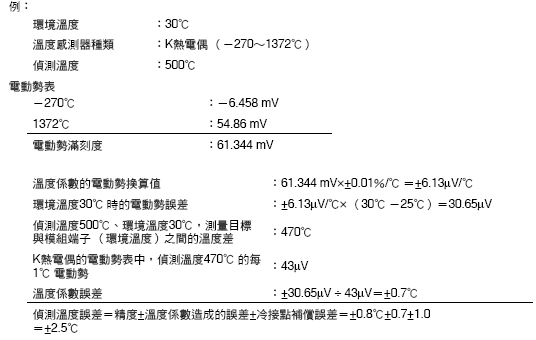

±0.05% (根據精度、使用感測器、測量溫度而異。

詳細內容請參閱「感測器種類、偵測溫度別的精度一覽表」

檢測各點斷線，並啟動斷線檢知旗標
斷線檢測時間：約0.5秒以下
可指定斷線檢知時的測量值的偏離方向

(上方偏離：設定輸入範圍的+115%、

下方偏離：設定輸入範圍的-15%)

計算測量值過去的指定個數(可設定1～128個)部分的移動平均，

將這項數值作為測量值儲存到分配繼電器區域中

可設定測量值的4點警報(LL、L、H、HH)、

延遲以及On-Delay計時器(0～60s)

可設定變化率的2點警報(L、H)、延遲以及

On-Delay計時器(0～60s)(與測量值警報共通)

將進行零/跨度調整的時間日期記錄到模組內，擴充分配記憶體區域的

「零/跨度調整有效期間」以及「零/跨度調整有效
期間截止預告日數」到達時警告旗標便會切為ON

針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)，

檢測從ON到OFF間的類比輸入值的最大值以及最小值，

並儲存於擴充分配繼電器區域的峰值與底值中

針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)，

檢測從ON到OFF間的類比輸入值的頂值以及谷值，

並儲存於擴充分配繼電器區域的頂值與谷值中

本模組→CPU模組：
各點測量值、各點測量值警報(L、H)、轉換資料有效旗標、

各點感測異常、冷接點感測異常

CPU模組→本模組：
溫度感測器種類、輸入種類(各點個別設定)、

測量值警報設定值(L、H)、零/跨度調整值

超過設定輸入範圍的上下限值20℃ 或20°F時，

將檢測為感測器異常，且感測器異常旗標轉為ON
可指定感測器異常時的測量值的偏離方向(

上方偏離：設定輸入範圍的上限+20℃ 或+20°F、

下方偏離：設定輸入範圍的下限-20℃ 或-20°F)

可設定測量值的2點警報(L、H)、

延遲以及On-Delay計時器(0～60s)
外部警報輸出：各輸入1點(選擇H或L)

前方：LED 7個(正常動作中、模組檢測異常、

CPU模組檢測異常、外部警報輸出用4點共計7個)

本模組→CPU模組：
各點測量值、各點測量值警報(L、H)、轉換資料有效旗標、

各點感測異常、冷接點感測異常

CPU模組→本模組：
溫度感測器種類、輸入種類(各點個別設定)、

測量值警報設定值(L、H)、零/跨度調整值

超過設定輸入範圍的上下限值20℃ 或20°F時，

將檢測為感測器異常，且感測器異常旗標轉為ON
可指定感測器異常時的測量值的偏離方向

(上方偏離：設定輸入範圍的上限+20℃ 或+20°F、

下方偏離：設定輸入範圍的下限-20℃ 或-20°F)

本模組→CPU模組：
各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、

各點變化率值警報(L、H)、各點斷線警報

CPU模組→本模組：
溫度感測器種類、輸入範圍(任意設定)、傳送到分配繼電器區域的

測量值儲存資料的比例、變化率值輸入範圍、

變化率值儲存資料的比例、移動平均個數、

測量值警報設定值(LL、L、H、HH)、

變化率警報設定值(L、H)、零/跨度調整值等

4點可個別針對感測器種類、

輸入範圍、

以及工業單位進行比例調整。
註. 針對感測器種類、

輸入範圍、

以及工業單位的比例調整，
是透過分配DM區域進行選擇(設定)

輸入範圍可於表1 (可測量的輸入範圍)

的範圍內任意指定(自由範圍)
註. 內部是以五個階段的範圍進行測量

(內部範圍請參閱表2)，

其精度與解析度是針對上述內部範圍的值

例)感測器種類：Pt100、

輸入範圍：

0～500℃、工業單位的
比例：0～500℃ 時
分配DM區域的設定：
感測器種類：

0 (0000 Hex)
輸入訊號最大範圍：

5000 (1388 Hex)
輸入訊號最小範圍：

0 (0000 Hex)
工業單位最大儲存資料：

500 (01F4 Hex)
工業單位最小儲存資料：

0 (0000 Hex)

必須就分配繼電器區域的

儲存資料進行比例調整

(任意設定最小值與最大值的資料)

(4點個別)
例：可以0～100%儲存

將輸入範圍內的實際測量資料，按照下列①到④處理順序的值，

以16進制4位數(BIN值)存入分配繼電器區域
①平均化處理→②SCALING→③零/跨度調整→④輸出限制

±0.1% (對於內部範圍的完整跨度)或0.1℃ 之中較大值
針對設定輸入範圍的跨度，依照以下方式：

依據對於所選擇的內部範圍No.0～4 (其中之一)跨度，

其設定輸入範圍跨度的比值

檢測各點斷線，並啟動斷線檢知旗標
斷線檢測時間：約1s、
可指定斷線時的測量值的偏離方向

(上方偏離：設定輸入範圍的+115%、下方偏離：設定輸入範圍的-15%)

計算測量值過去的指定個數(可設定1～16個)部分的移動平均，

將這項數值作為測量值儲存到分配繼電器區域中

可設定測量值的4點警報(HH、H、L、LL)、

延遲以及On-Delay計時器(0～60s)

可設定變化率的2點警報(H、L)、延遲以及

On-Delay計時器(0～60s)(與測量值警報共通)

本模組→CPU模組：
各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、

各點變化率值警報(L、H)、各點斷線警報

CPU模組→本模組：
溫度感測器種類、輸入範圍(任意設定)、

傳送到分配繼電器區域的測量值儲存資料的比例、

變化率值輸入範圍、變化率值儲存資料的比例、移動平均個數、

測量值警報設定值(LL、L、H、HH)、

變化率警報設定值(L、H)、零/跨度調整值等

針對輸入範圍以及工業單位的

比例調整是4點個別進行。
註. 針對溫度感測器種類、

輸入範圍、

以及工業單位的比例
調整，是透過分配DM區域進行選擇(設定)

輸入範圍可於-50～+150℃

的範圍內任意指定(自由範圍)
註. 內部是以上述輸入範圍進行測量

(請參閱表2)，

其精度與解析度一律是針對上述內部範圍

(＝上述輸入範圍)的值

例)輸入範圍：

-50～+100℃、
工業單位的比例：

-50.0～+100.0℃ 時
分配DM區域的設定：
輸入訊號最大範圍：

1000 (03E8 Hex)
輸入訊號最小範圍：

-500 (FE0C Hex)
工業單位最大儲存資料：

1000 (03E8 Hex)
工業單位最小儲存資料：

-500 (FE0C Hex)

必須就分配繼電器區域的

儲存資料進行比例調整

(任意設定最小值與最大值的資料)

(4點個別)
例：可以0～100%儲存

將輸入範圍內的實際測量資料，按照下列①到④處理順序的值，

以16進制4位數(BIN值)存入分配繼電器區域
①平均化處理→②SCALING→③零/跨度調整→④輸出限制

±0.2% (對於內部範圍的完整跨度)或0.2℃ 之中較大值
針對設定輸入範圍，依照以下方式：

依據內部範圍跨度相對於設定輸入範圍跨度的比值

1/4096 （對於內部範圍的完整跨度）

針對設定輸入範圍，依照以下方式：

依據內部範圍跨度相對於設定輸入範圍跨度的比值

檢測各點斷線，並啟動斷線檢知旗標
斷線檢測時間：約1s、
可指定斷線時的測量值的偏離方向

(上方偏離：設定輸入範圍的+115%、

下方偏離：設定輸入範圍的-15%)

計算測量值過去的指定個數(可設定1～16個)部分的移動平均，

將這項數值作為測量值儲存到分配繼電器區域中

可設定測量值的4點警報(HH、H、L、LL)、

延遲以及On-Delay計時器(0～60s)

可設定變化率的2點警報(H、L)、延遲以及

On-Delay計時器(0～60s)(與測量值警報共通)

本模組→CPU模組：
各點測量值、各點測量值警報(LL、L、H、HH)、

各點變化率值、

各點變化率警報(L、H)、各點斷線警報、調整有效期限到期/預告。

CPU模組→本模組：
溫度感測器種類、傳送到分配繼電器區域的測量值儲存資料的比例、

變化率輸入範圍、

變化率值儲存資料的比例、移動平均個數、

測量值警報設定值(LL、L、H、HH)、

變化率警報設定值(L、H)、零/跨度調整值

必須就分配繼電器區域的儲存資料進行比例調整

(任意設定最小值與最大值的資料)(4點個別)
例：可從0～100%進行轉換

將輸入範圍內的實際測量資料，按照下列①到④處理順序的值，

以16進制4位數(BIN值)存入分配區域
①平均化處理→②SCALING→③零/跨度調整→④輸出限制

檢測各點斷線，並啟動斷線檢知旗標
斷線檢測時間：約0.5秒以下
可指定斷線檢知時的測量值的偏離方向

(上方偏離：設定輸入範圍的+115%、

下方偏離：設定輸入範圍的-15%)

計算測量值過去的指定個數(可設定1～128個)部分的移動平均，

將這項數值作為測量值儲存到分配繼電器區域中

可設定測量值的4點警報(LL、L、H、HH)、

延遲以及On-Delay計時器(0～60s)

可設定變化率的2點警報(L、H)、

延遲以及On-Delay計時器(0～60s)(與測量值警報共通)

將進行零/跨度調整的時間日期記錄到模組內，擴充分配記憶體區域的

「零/跨度調整有效期間」以及「零/跨度調整有效
期間截止預告日數」到達時警告旗標便會切為ON

針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)，

檢測從ON到OFF間的類比輸入值的最大值以及最小值，

並儲存於擴充分配繼電器區域的峰值與底值中

針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)，

檢測從ON到OFF間的類比輸入值的頂值以及谷值，

並儲存於擴充分配繼電器區域的頂值與谷值中

本模組→CPU模組：
各點測量值、各點測量值警報(L、H)、

轉換資料有效旗標、各點感測異常

CPU模組→本模組：
溫度感測器種類(各點個別設定)、

測量值警報設定值(L、H)、零/跨度調整值

超過設定輸入範圍的上下限值20℃ 或20°F時，將檢測為感測器異常，

且感測器異常檢測旗標轉為ON
斷線檢測時間：約0.5秒以下
可指定檢測到感測器異常時的測量值的偏離方向

(上方偏離：設定輸入範圍的上限+20℃ 或+20°F、

下方偏離：設定輸入範圍的下限-20℃ 或-20°F)

可設定測量值的2點警報(L、H)、延遲以及

On-Delay計時器(0～60s)
外部警報輸出：各輸入1點(選擇H或L)

前方：LED 7個(正常動作中、模組檢測異常、

CPU模組檢測異常、外部警報輸出用4點)

本模組→CPU模組：
各點測量值、各點測量值警報(L、H)、

轉換資料有效旗標、各點輸入錯誤

CPU模組→本模組：
溫度感測器種類(各點個別設定)、

測量值警報設定值(L、H)、零/跨度調整值

超過設定輸入範圍的上下限值20℃ 或20°F時，將檢測為感測器異常，

且感測器異常檢測旗標轉為ON
斷線檢測時間：約0.5秒以下
可指定檢測到感測器異常時的測量值的偏離方向

(上方偏離：設定輸入範圍的上限+20℃ 或+20°F、

下方偏離：設定輸入範圍的下限-20℃ 或-20°F)
