規格選型
關於國外規格
• 詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、
CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
• 有關使用條件，請向本公司洽詢。
• 請洽本公司業務窗口，或於本公司網站（https://www.omron.com.tw）確認各型號適合規格之最新資訊。
CJ1W-SPU01-V2
CJ系列 高速資料收集模組（SPU模組）
更新日期 2024年4月3日
SPU模組 （高速資料收集模組）
| 模組種類 | 產品名稱 | 規格 | 佔用
號機數 |
消耗電流(A) | 型號 | 國外
規格 |
||
|---|---|---|---|---|---|---|---|---|
| PC卡插槽 | 乙太網路(LAN)埠 | 5V
系列 |
24V
系列 |
|||||
| CJ1
CPU 高功能 模組 |
SPU模組
(高速資料 收集模組)
|
CF卡TypeⅠ/Ⅱ×1插槽安裝
OMRON製SD記憶卡 HMC-EF[][][]型使用 |
1埠
(10/100BASE-TX) |
1號機份 | 0.56 | ― | CJ1W-SPU01-V2 | UC1、
CE |
註1. CJ系列 SPU模組不含附屬品。
註2. 機械自動化控制器NJ系列無法使用本模組。
支援軟體
| 產品名稱 | 規格 | 型號 | 國外
規格 |
|---|---|---|---|
| SPU基本軟體
SPU-Console |
功能：高速資料收集模組的模組設定、取樣設定等
Microsoft Windows 8.1 (32/64bit) * Microsoft Windows 8 (32/64bit) Microsoft Windows 7 (32/64bit) |
WS02-SPTC1-V2 | ― |
選購品
| 產品名稱 | 規格 | 型號 | 國外
規格 |
|
|---|---|---|---|---|
| SPU模組
資料管理中介軟體 |
功能：將SPU模組收集的資料檔案自動傳送至電腦。並且可登錄至
資料庫。 OS ：Microsoft Windows 10（32/64bit） Microsoft Windows 8.1（32/64bit） Microsoft Windows 8（32/64bit） Microsoft Windows 7（32/64bit） Microsoft Windows Server 2012 Microsoft Windows Server 2008 |
單一授權版 | WS02-EDMC1-V2 | ― |
| 5份授權版 | WS02-EDMC1-V2L05 | |||
| SD記憶卡 | 快閃記憶體、128MB | 註.
需要1個用於資料收集。 |
HMC-EF183 | |
| 快閃記憶體、256MB | HMC-EF283 | |||
| 快閃記憶體、512MB | HMC-EF583 | |||
產業用交換式集線器
| 產品名稱 | 外觀 | 功能 | 埠數 | 附屬品 | 消耗電流(A) | 型號 |
|---|---|---|---|---|---|---|
| 產業用交換式集線器 |
|
優先權控制(QoS)：
EtherNet/IP的控制資料優先 10/100BASE-TX、Auto-Negotiation |
5 | 電源接頭 | 0.07 | W4S1-05D |

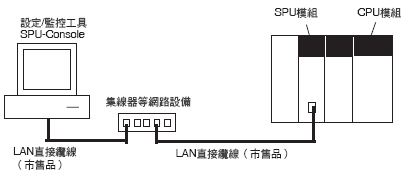

系統構成圖
更新日期 2024年4月3日
