E4C-UDA

數位放大器分離式超音波感測器

E4C-UDA

小型圓柱型,設定簡易的反射型超音波感測器

(單位:mm)

無指定尺寸公差:公差等級IT16

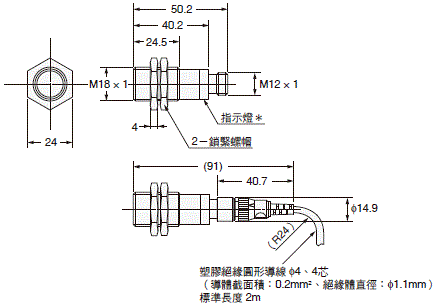

感測器部位

E4C-DS30型
E4C-DS80型

E4C-UDA 外觀尺寸 2

*顯示檢測範圍內指示燈(黃)、電源指示燈(綠)

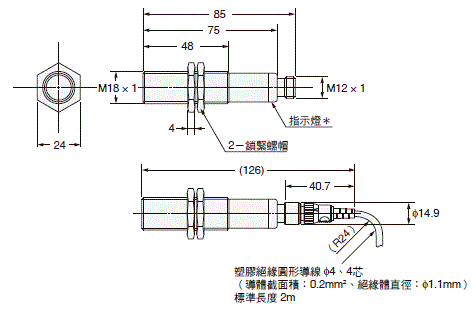

感測器部位

E4C-DS30L型
E4C-DS80L型

E4C-UDA 外觀尺寸 4

*顯示檢測範圍內指示燈(黃)、電源指示燈(綠)

感測器部位

E4C-DS100型

E4C-UDA 外觀尺寸 6

*顯示檢測範圍內指示燈(黃)

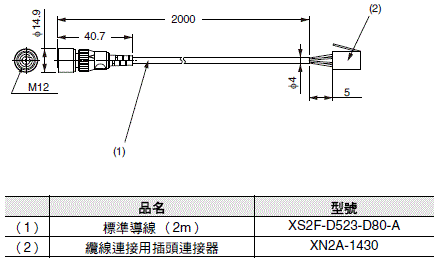

感測器─放大器連接導線(感測器部附屬品)

E4C-UDA 外觀尺寸 8

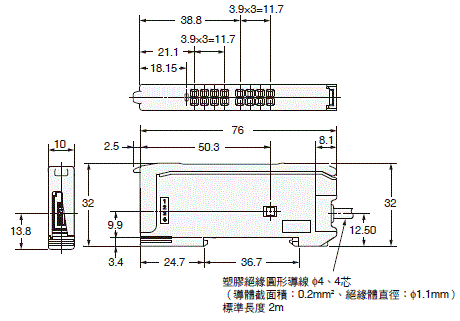

放大器部位

E4C-UDA[][]型

E4C-UDA 外觀尺寸 9

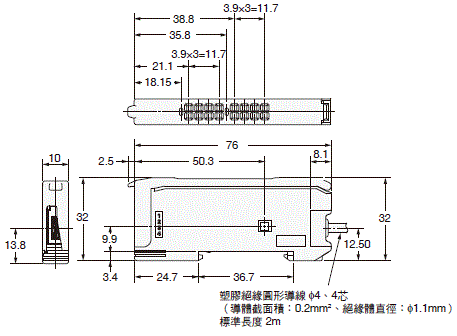

放大器部位

E4C-UDA[][]AN型

E4C-UDA 外觀尺寸 10
