(單位:mm)

CPU模組

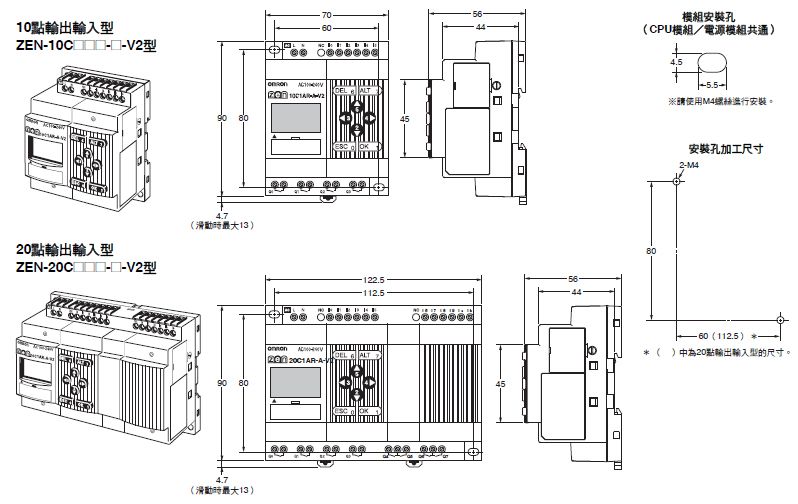

CPU模組本體

1755_dim

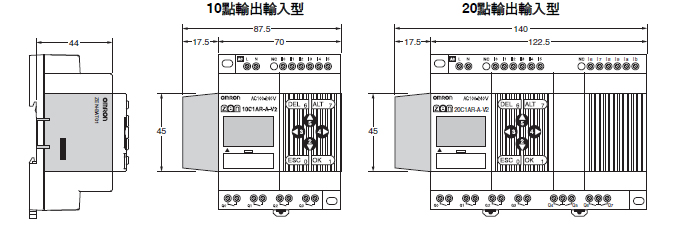

安裝電池模組時的尺寸

1755_dim2

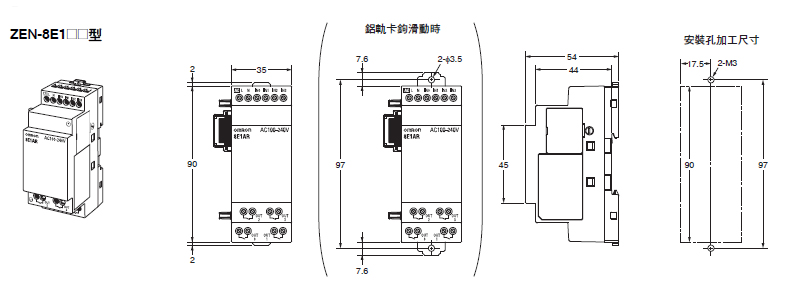

擴充I/O模組

1755_dim3

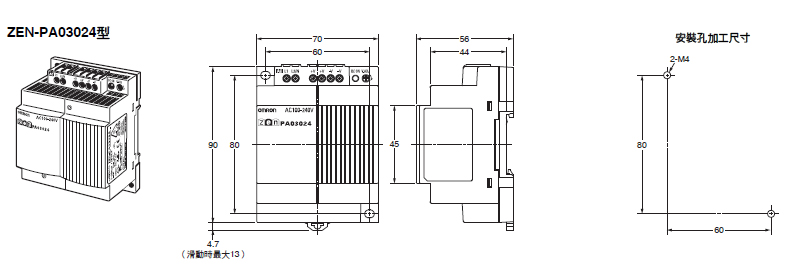

電源模組

1755_dim4

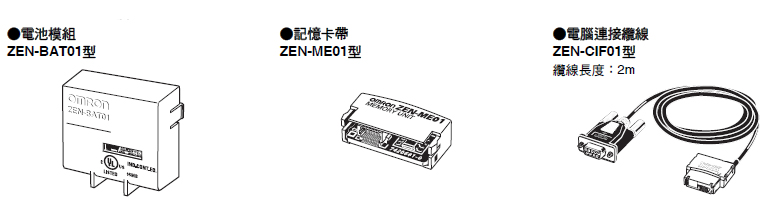

選購品(另售)

鋁軌安裝用另售品

1755_dim5

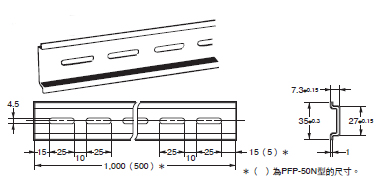

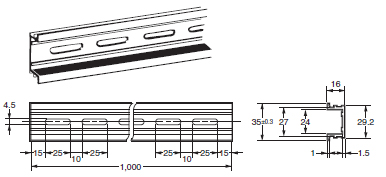

支撐鋁軌

PFP-100N型
PFP-50N型

ZEN V2 外觀尺寸 8

支撐鋁軌

PFP-100N2型

ZEN V2 外觀尺寸 9

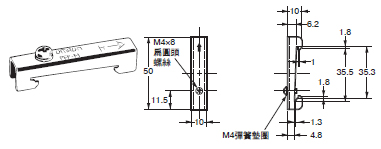

端板

PFP-M型5

ZEN V2 外觀尺寸 10

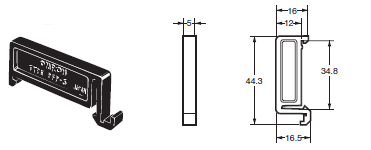

間隔板

PFP-S型

ZEN V2 外觀尺寸 11
