產品資訊TOP
規格選型
| 型號 | S8M-CP04 | S8M-CP04-R | S8M-CP04-RS | ||
|---|---|---|---|---|---|
| 分支迴路數 | 4 | ||||
| 輸出入特性 | 額定輸入電壓 | DC24V(DC19.2～26.4V) | |||
| 容許輸入電流 | 17.0A以下 | 16.0A以下 | |||
| 最大遮斷輸出電流
(每1分支輸出) |
4.0A | 3.8A | |||
| 內部電壓下降＊1 | DC0.5V以下(4.0A時) | DC0.7V以下(3.8A時) | |||
| 輸出漏電流 | 10mA以下 | ||||
| 消耗電力
＊2 |
4分支輸出通常動作時 | 10W以下(4.0A時) | 15W以下(3.8A時) | ||
| 4分支輸出遮斷動作時 | 3W以下 | ||||
| 各種功能 | 遮斷功能 | 異常電壓遮斷 | 28.8V固定、異常遮斷輸出 | ||

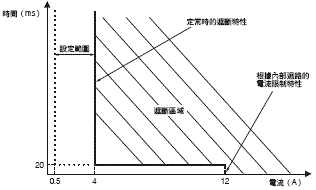

| 異常電流遮斷＊3 | 設定範圍：0.5～4.0A(0.1A單位)、
異常遮斷輸出 |

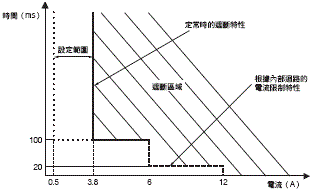

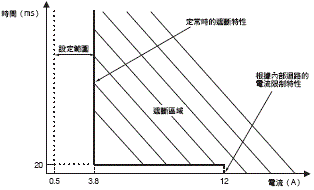

設定範圍：0.5～3.8A(0.1A單位)、
異常遮斷輸出 |
|||
| 異常遮斷輸出 | 開路集極輸出
DC30V max. 50mA max.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 警報功能 | 過電壓警報 | 設定範圍：20.0～28.8V(0.1V單位)、警報輸出 | |||
| 電壓不足警報 | 設定範圍：18.0～26.4V (0.1V單位)、警報輸出 | ||||
| 過電流警報設 | 定範圍：0.5～4.0A (0.1A單位)、
警報輸出 |
設定範圍：0.5～3.8A (0.1A單位)、
警報輸出 |
|||
| 運行時間累計警報 | 設定範圍：0.0～99.9kh (0.1kh單位)、
警報輸出(設定為0.0kh時警報輸出無效) |
||||
| 警報輸出 | 開路集極輸出
DC30V max. 50mA max.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 溫度功能 | 溫度 | 設定範圍：25～80℃、溫度輸出 | |||
| 溫度輸出 | 開路集極輸出
DC30V max. 50mA max.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 顯示功能 | 輸入電壓顯示 | 顯示範圍：17.0～30.0V
顯示精度：2%rdg±1位數以下 |
|||
| 輸出電流顯示 | 分支輸出顯示範圍：0.0～4.0A
峰值電流顯示範圍：0.0～10.0A 總電流顯示範圍：0.0～40.0A 顯示精度：5%FS (4A)±1位數以下 |
||||
| 運行時間累計 | 顯示範圍：0.0～99.9kh
顯示精度：2%rdg±1位數以下 |
||||
| 溫度顯示 | 顯示範圍：-10～+100℃
顯示精度：2℃±1位數以下 |
||||
| 外部遮斷訊號輸入 | DC19.2～30V、最小訊號寬幅10ms以上、輸入後20ms以內遮斷 | ||||
| 啟動程序 | 可對各分支輸出設定有效/無效，
設定範圍：0.0～99.9s、0.1s單位 |
||||
| 關機程序 | 可對各分支輸出設定有效/無效，
設定範圍：0.0～99.9s、0.1s單位 |
||||
| 通訊功能 | 無 | 有(RS-232C) | |||
| 取樣週期 | 1ms | ||||
| 其他 | 使用環境溫度 | 請參閱降額曲線＊3(不結冰、結露) | |||
| 保存溫度 | -25～+65℃ | ||||
| 使用環境濕度 | 25～85% (保存濕度25～90%) | ||||
| 耐電壓 | AC1.0kV 1min (所有充電部)與(非充電部)之間 (檢出電流20mA)
AC500V 1min (所有輸出入)與(輸入/出訊號、通訊)之間 (檢出電流20mA) AC500V 1min (所有輸入/出訊號)與(通訊)之間 (檢出電流20mA) AC500V 1min (輸入訊號)與(所有輸出訊號)之間 (檢出電流20mA) |
||||
| 絕緣阻抗 | 100MΩ以上(所有充電部)與(非充電部)之間 at 500 VDC
100MΩ以上(所有輸出入)與(輸入/出訊號、通訊)之間 at 500 VDC 100MΩ以上(所有輸入/出訊號)與(通訊)之間 at 500 VDC 100MΩ以上(輸入訊號)與(所有輸出訊號)之間 at 500 VDC |
||||
| 耐震動 | 10～55Hz 單側振幅0.375mm 3方向 各2h無異常 | ||||
| 耐衝擊 | 150m/s2 6方向 各3次無異常 | ||||
| 雜音端子電壓 | EN61204-3 Class B相容 | ||||
| 放射性危害強度 | EN61204-3 Class B相容 | ||||
| 規格認證 |
UL：UL508 (Listing)、UL60950-1
|
UL：UL508
|
|||
| 重量 | 400g以下 | ||||
＊2.選用電源模組時，除了負載的消耗電力外，亦需加上S8M型的內部消耗電力（約10W）。
＊3.詳細資訊請參閱「特性資料」。
