2021/03 停產商品

E5AR-T

數位溫控器（程式型）

E5AR-T

高速、高精度數位溫控器系列推出程式型機種！

‣推薦替代型號查詢​

此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

相關資訊

更新日期 2015年8月8日

額定


電源電壓＊1 符合CE標準 AC100～240V 50/60Hz AC24V 50/60Hz/DC24V
UL認證 AC100～120V 50/60Hz
允許電壓變動範圍 電源電壓的85～110%
消耗電力 22VA以下(最大負載時) 15VA/10W以下(最大負載時)
感測器輸入＊2 熱電偶：K、J、T、E、L、U、N、R、S、B、W
白金測溫阻抗體：Pt100
電流輸入：DC4～20mA、DC0～20mA (含遠端SP輸入)
電壓輸入：DC1～5V、DC0～5V、DC0～10V (含遠端SP輸入)
(輸入阻抗：電流輸入時為150Ω、電壓輸入時約1MΩ)
控制輸出 電壓(脈衝)輸出 DC12V最大40mA附短路保護回路(E5AR-TQQE3MWW-FLK型為21mA以下)
電流輸出 DC0～20mA/DC4～20mA負載500Ω以下(含傳送輸出)
(解析度：DC0～20mA時約54000、DC4～20mA時約43000)
繼電器輸出 位置比例控制型(開路、閉路)
1a AC250V 1A (含湧入電流)
輔助輸出 繼電器輸出1a AC250V 1A (電阻負載)
電晶體輸出最大負載電壓：DC30V、最大負載電流：50mA、
殘留電壓：最大1.5V、漏電流：最大0.4mA
電位計輸入 100Ω～2.5kΩ
事件輸入 有接點 輸入ON：1kΩ以下，OFF：100kΩ以上
無接點 輸入ON：殘留電壓1.5V以下，OFF：漏電流0.1mA以下
事件輸入 短路：約4mA
遠端SP輸入 參照感測器輸入欄
傳送輸出 參照控制輸出欄
控制方式 2 PID控制或ON/OFF
設定方式 使用前置面板鍵進行數位設定，或使用序列通訊進行設定
指示方式 7段數位顯示及個別指示
文字高度PV12.8mm、SV7.7mm、MV7.7mm
其他功能 視機型而定
使用環境溫度 -10～+55℃ (不可結冰結露)
使用環境濕度 相對濕度25～85%RH以下
保存溫度 -25～+65℃ (不可結冰結露)

註. 請勿將變頻器的輸出作為電源使用。（請參閱第 23 頁）
＊1. AC100～240V與AC/DC24V為不同機種。訂購時請指定。
＊2. 多重輸入。可透過輸入類型設定開關切換溫度輸入/類比輸入。
輸入電源至繼電器輸出間，以及電晶體輸出至其他端子間已採強化絕緣。

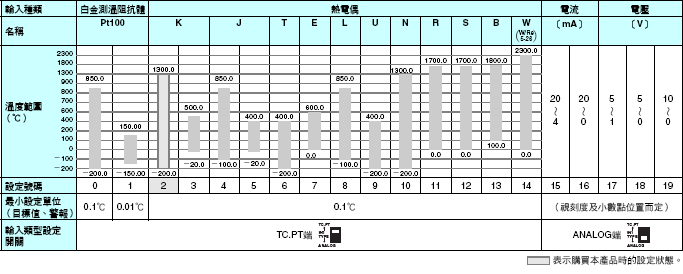

輸入範圍

白金測溫阻抗體／熱電偶／電流／電壓

1772_sp_1

性能

顯示精度 熱電偶輸入： ＊1
(取±0.1%PV或±1℃ 中較大者) ±1位數以下
〈不使用內部的冷接點補償時〉
(取±0.1%FS或±1℃ 中較小者) ±1位數 ＊2
類比輸入：(0.1%FS) ±1位數以下
白金測溫阻抗體輸入：
(取±0.1%PV或±0.5℃ 中較大值) ±1位數以下
位置比例電位計輸入：
(±5%FS) ±1位數以下
控制模式 標準控制(加熱控制、或冷卻控制)、
加熱/冷卻控制、
附遠端SP標準控制(僅2輸入型)、
附遠端SP加熱/冷卻控制(僅2輸入型)、
串聯標準控制(僅2輸入型)、
串聯加熱/冷卻控制(僅2輸入型)、
比例控制(僅2輸入型)、
位置比例控制(僅控制閥控制型)
溫度的影響 熱電偶輸入(R、S、B、W)：
(取±1%PV或±10℃ 中較大值) ±1位數以下
其他熱電偶輸入：
(取±1%PV或±4℃ 中較大值) ±1位數以下
※K感測器的-100℃ 以下為±10℃ 以內
白金測溫阻抗體輸入：
(取±1%PV或±2℃ 中較大值) ±1位數以下
類比輸入：(±1%FS) ±1位數以下
電壓的影響
電磁干擾的影響
(EN61326-1規格)
控制週期 0.2～99.0 秒(以0.1秒為單位)：時間比例控制輸出時
比例帶(P) 0.00～999.99%FS (以0.01%FS為單位)
積分時間(I) 0.0～3999.9 秒(以0.1 秒為單位)
微分時間(D) 0.0～3999.9 秒(以0.1 秒為單位)
感度調整 0.01～99.99%FS (以0.01%FS為單位)
手動重置值 0.0～100.0 %(以0.1%FS為單位)
警報設定範圍 -19999～99999EU＊3
(小數點位置視輸入種類及小數點位置的設定而定)
輸入取樣週期 50ms
絕緣阻抗 20MΩ min. (at 500VDC)
耐電壓 AC2,000V 50/60Hz 1min (異極充電部端子)
震動( 誤動作) 10～55Hz 20m/s2 3軸方向10min
衝擊( 誤動作) 100m/s2 3軸方向各3次
突波電流 AC100～240V 型50A以下、AC/DC24V 型30A以下
重量 約450g (僅本體)安裝金具：約60g、端子蓋：約30g
保護構造 正面部：NEMA4X 室內用、後蓋：IP20 、端子部：IP00
記憶體保護 非揮發性記憶體(寫入次數：10萬次)
規格認證

UL61010-1 、CSA C22.2 No.61010-1

（電源電壓：AC100-120V）：污染度2/過電壓類別Ⅱ

EN61010-1 （IEC61010-1）（電源電壓：AC100-240V）：

污染度2/過電壓類別Ⅱ
EMC

EMI EN61326-1 ＊4

放射性危害強度

EN55011 Group1 classA　

雜訊端子電壓

EN55011 Group1 classA

EMS EN61326-1 ＊4

靜電放電抗干擾性 EN61000-4-2：

4kV接觸（等級2）8kV氣體中（等級3）

電場強度抗擾性 EN61000-4-3　

：10V/m AM變調（80MHz～1GHz、1.4GHz～2GHz）（等級3）

無線電脈衝抗擾性 EN61000-4-4　

：2kV電源線（等級3）2kV輸出線（繼電器輸出）（等級4）

1kV量測線、I/O訊號線（等級4）

1kV通訊線（等級3）

傳導干擾抗擾性 EN61000-4-6：

3V （0.15～80MHz）（等級3）

突波抗擾性 EN61000-4-5：

1kV線之間（電源線、輸出線（繼電器輸出））（等級2）

2kV大地之間（電源線、輸出線（繼電器輸出））（等級3）

商用頻率抗磁場能力 EN61000-4-8 ：

30A/m （50Hz）連續時間

電壓突降/電斷抗擾性 EN61000-4-11 ：

0.5週期、100％ （額定電壓）

＊1. K、T、N的－100℃ 以下為±2℃±1位數以下。
       U、L為±2℃±1位數以下。
       B為400℃ 以下時，無精度上的規定。
       R、S的200℃ 以下為±3℃±1位數以下。
       W為（±0.3％PV或±3℃ 取較大值） ±1位數以下。
＊2. U、L為±1℃±1位數。R、S的200℃ 以下為±1.5℃±1位數。
＊3. EU是一種工程單位（Engineering Unit），即刻度後的單位。
       使用溫度感測器時則單位為℃ 或°F。
＊4. 工業電磁環境（EN/ IEC61326-1第2表）

通訊規格

傳輸路徑連接 多點
通訊方式 RS-485 (2線式半雙工)
同步方式 非同步方式
鮑率 9.6k 、19.2k 、38.4k 位元/s
傳送代碼 ASCII
資料位元長度 7、8位元
結束位元長度 1、2位元
誤檢出 垂直同位(無、偶數、奇數)
BCC (區塊檢查字元)：CompoWay/F
CRC-16：Modbus
流量控制 無
介面 RS-485
重試功能 無
通訊緩衝區 217位元組
通訊響應傳送等待時間 0～99ms 　初期值：20ms

程式控制功能


程式(模式)數 32(8段/程式時)
段數(步驟) 32(8程式時)
最多段數 256
段設定方式 時間設定(以目標值、時間來設定段)斜率設定(以目標值、斜率、時間來設定段)
段時間 0小時0分～99小時59分
0分0秒～99分59秒
0分00.0 秒～99.59.9 秒
警報模組編號指定 組數 4組
設定方式 依每個程式設定
重置動作 可從控制停止、固定指令控制中擇一
電源投入後動作 可從繼續、重置、手動操作、運轉、
斜回操作中擇一
PID 組 組數 8組
設定方式 依每個程式設定(有自動PID 組選項)
警報SP功能 可從SP斜率、目標SP中擇一
程式控制狀態 段操作 優先、保持、後部
程式重覆、程式連結
等待動作 等待方式 可選擇段結束時，或常時
等待幅設定 為每個程式個別設定等待幅的上限/下限
設定方式 為每個段設定ON/OFF
時間信號 輸出點數 6點
ON/OFF 操作回數 各3回/點
設定方式 依每個程式設定
段輸出 輸出點數 10點
設定方式 為每個段設定ON/OFF
程式狀態輸出 程式終端輸出(可設定脈衝幅度)
段數號輸出
程式開始動作 PV啟動 可從第1段的目標值、斜度優先的PV啟動、時間優先的PV啟動中擇一
等待 等待
操作結束後動作 可從重置、以最終目標值繼續控制、
以固定指令SP控制中擇一
事件輸入點數 最多10點
