(單位:mm)

控制器

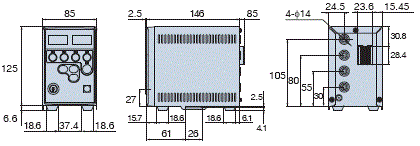

超值入門型 ZUV-C20H型

ZUV 外觀尺寸 1

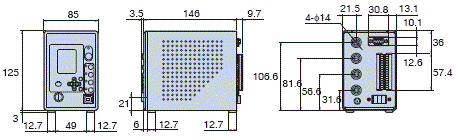

效能型 ZUV-C30H型

ZUV 外觀尺寸 2

檢測頭模組

標準測頭(安裝聚焦鏡頭時)

超值入門型 ZUV-H20MC型

ZUV 外觀尺寸 3

ZUV-H30MC型

ZUV 外觀尺寸 4

高速冷卻測頭

ZUV-H10MC型

ZUV 外觀尺寸 5

廣角照射頭(安裝ZUV-L12H型時)

超值入門型 ZUV-H25MC型

ZUV 外觀尺寸 6

ZUV-H35MC型

ZUV 外觀尺寸 7

安裝金具

ZUV 外觀尺寸 8

鏡頭單元

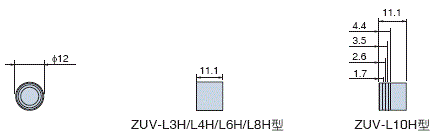

聚焦鏡頭 ZUV-L3H/L4H/L6H/L8H/L10H型

※鏡頭單元的側面印有型號。

ZUV 外觀尺寸 9

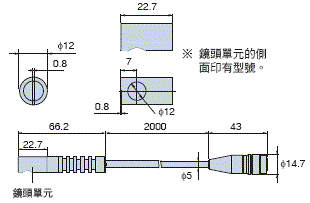

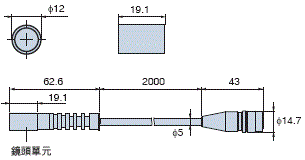

超聚焦鏡頭 ZUV-L2H型

ZUV 外觀尺寸 12

※安裝於ZUV-H20MC型(標準測頭超值入門型)時

線聚焦鏡頭 ZUV-L12L型

ZUV 外觀尺寸 14

※安裝於ZUV-H20MC型(標準測頭超值入門型)時

ZUV-L15L型

ZUV 外觀尺寸 16

※安裝於ZUV-H25MC型(廣角照射頭超值入門型)時

側視鏡頭 ZUV-L[]S型

ZUV 外觀尺寸 18

※安裝於ZUV-H20MC型(標準測頭超值入門型)時

擴散鏡頭 ZUV-L12H型

ZUV 外觀尺寸 20

※安裝於ZUV-H25MC型(廣角照射頭超值入門型)時
