Taiwan
產品資訊TOP
規格選型
| 外觀 | 電源 | 輸出規格 | 型號 |
|---|---|---|---|
單攝影機型
 |
DC21.6～26.4V | NPN | ZFX-C10H |
| PNP | ZFX-C15H | ||
雙攝影機型
|
NPN | ZFX-C20 | |
| PNP | ZFX-C25 |
2021/03 停產商品
ZFX
智慧型感測器 (液晶顯示器視覺感測器ZFX型)
引領前端創新未來
此頁記載內容是在依據停產前商品型錄內刊載的資訊，包括商品的特點 /價格 /對應規格 /選購品等，可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。
更新日期 2015年8月31日
控制器
攝影機
| 外觀 | 種類 | 設置
距離 |
檢測範圍 | 型號 | 備註 | |
|---|---|---|---|---|---|---|
|
照明一體型
攝影機 |
單色型 | 34～
49mm |
4.9×4.9～
8.9×8.9mm (可變) |
ZFX-SR10 | 纜線出線
長度：2m |
| ZFX-SR10R＊1 | ||||||
| 38～
194mm |
9.8×9.8～
49×49mm (可變) |
ZFX-SR50 | ||||
| ZFX-SR50R＊1 | ||||||
| 彩色型 | 34～
49mm |
4.9×4.9～
8.9×8.9mm (可變) |
ZFX-SC10 | |||
| ZFX-SC10R＊1 | ||||||
| 31～
187mm |
9.8×9.8～
49×49mm (可變) |
ZFX-SC50 | ||||
| ZFX-SC50W(IP67) | ||||||
| ZFX-SC50R＊1 | ||||||
| 67～
142mm |
49×49～
89×89mm (可變) |
ZFX-SC90 | ||||
| ZFX-SC90W(IP67) | ||||||
| ZFX-SC90R＊1 | ||||||
| 115～
227mm |
89×89～
148×148mm (可變) |
ZFX-SC150 | ||||
| ZFX-SC150W(IP67) | ||||||
| ZFX-SC150R＊1 | ||||||
| 攝影機(單體) | 單色型 | 配合檢測範圍及設置距離選擇CCTV鏡頭 | ZFX-S | 需要攝影機必要 | ||
| 彩色型 | ZFX-SC | |||||
*1 可動控制電纜。
纜線
| 種類 | 纜線長度 | 型號 | |
|---|---|---|---|
| 攝影機纜線*1 | 一般型 | 3m | ZFX-VS 3M |
| 8m | ZFX-VS 8M | ||
| 可動控制電纜型 | 3m | ZFX-VSR | |
| 照明角度
攝影機纜線*2 |
一般型
(彎曲方向：A) |
3m | ZFX-VSLA 3M |
| 8m | ZFX-VSLA 8M | ||
| 可動控制電纜型
(彎曲方向：A) |
3m | ZFX-VSRLA 3M | |
| 一般型
(彎曲方向：B) |
3m | ZFX-VSLB 3M | |
| 8m | ZFX-VSLB 8M | ||
| 可動控制電纜型
(彎曲方向：B) |
3m | ZFX-VSRLB 3M | |
| 攝影機纜線*3 | 一般型 | 3m | ZFX-XC3A |
| 8m | ZFX-XC8A | ||
| 可動控制電纜型 | 3m | ZFX-XC3AR | |
| 攝影機延長纜線
(長距離型) |
延長線*4 | 15m | ZFX-XC15BR |
| 25m | ZFX-XC25BR | ||
| 數位等化器(攝影機側) | 0.2m | ZFX-XEQ01 | |
| 數位等化器(控制器側) | 0.2m | ZFX-XEQ02 | |
| 平行埠I/O纜線(並列纜線) | 2m | ZFX-VP 2M | |
| 5m | ZFX-VP 5M | ||
| RS-232纜線(PLC用) | 2m | ZFX-XPT2A | |
| 5m | ZFX-XPT5A | ||
| 15m | ZFX-XPT15A | ||
| RS-422纜線(PLC用) | 2m | ZFX-XPT2B | |
| 5m | ZFX-XPT5B | ||
| 15m | ZFX-XPT15B | ||
| 監視器纜線 | 2m | FZ-VM 2M | |
| 5m | FZ-VM 5M | ||
| 專用USB纜線 | 1.8m | ZFX-XUSB | |
*1 ZFX-S型、ZFX-SC型必用。ZFX-SR][][/SC][][型為纜線出線式故不使用。

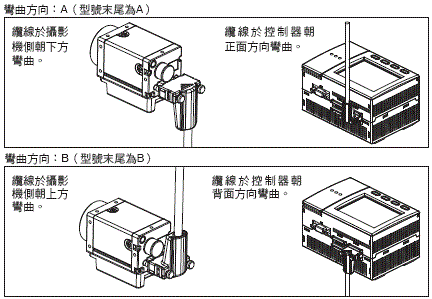

*2 纜線的彎曲方向
*3 攝影機延長線最多可連接2條。但組合使用時，控制器與攝影機之間的纜線總長度請勿超過19m(包含攝影機纜線在內)。
*4 組合使用時，控制器與攝影機之間的纜線總長請勿超過28.4m(包含攝影機纜線在內)。
攝影機纜線ZFX-VS[][]/VSR[][]型請連接於攝影機側，延長線ZFX-XC[]A/XC[]AR型請連接於控制器側。
周邊機器
| 種類 | 型號 | |
|---|---|---|
| 控制台 | 2m | ZFX-KP 2M |
| 5m | ZFX-KP 5M | |
| 液晶監視器 | FZ-M08 | |
| 面板嵌入轉接器 | ZFX-XPM | |
| 選購照明*1 | 條型照明 | ZFV-LTL01 |
| 條型雙重照明 | ZFV-LTL02 | |
| 條型低角度照明 | ZFV-LTL04 | |
| 對照照明用 | ZFV-LTF01 | |
| CCTV鏡頭/延伸環 | 3Z4S-LE系列 | |
| 外部照明 | FLV系列 | |
*1 可使用於ZFX-SC50[]型、ZFX-SC90[]型。
更新日期 2015年8月31日
