(單位:mm)

無指定尺寸公差:公差等級 IT16

本體

出線型

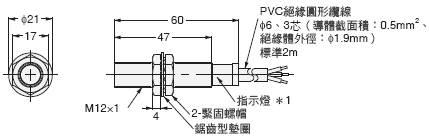

E2V-X2/X4型

1937_dm_1

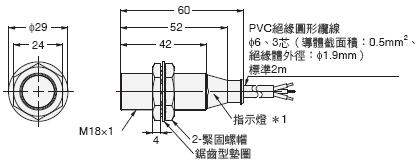

E2V-X5/X8型

1937_dm_2


E2V-X10/X15型

1937_dm_3

接頭中繼型

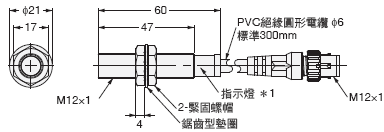

E2V-X4-M1TJ型

1937_dm_4

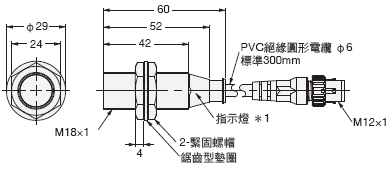

E2V-X8-M1TJ型

1937_dm_5

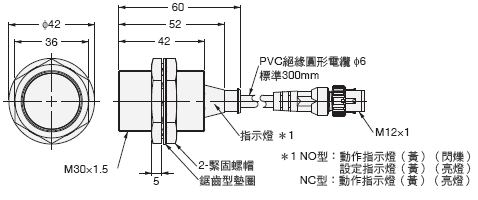

E2V-X15-M1TJ型

1937_dm_6

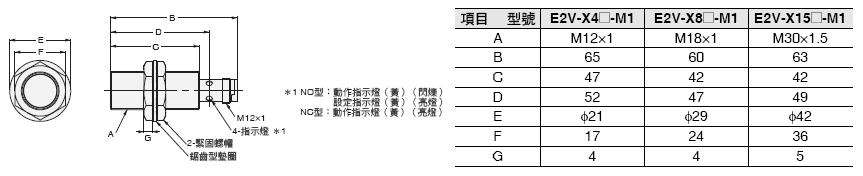

接頭型

1937_dm_7

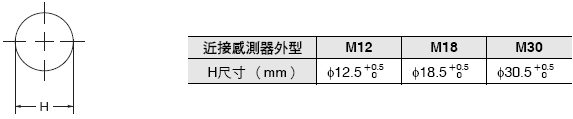

安裝孔加工尺寸

1937_dm_8
