CRT1-VID32ML(-1) / VOD32ML(-1) / VMD32ML(-1)

數位I/O子局模組 MIL接頭型

CRT1-VID32ML(-1) / VOD32ML(-1) / VMD32ML(-1)

多點集中!小型&省配線,32點MIL接頭子局

一般規格

項目 規格、性能
通訊電源電壓 DC14~26.4V
I/O電源電壓 *1 DC20.4~26.4V(DC24V -15~+10%)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10~60Hz 重複振幅0.7mm、60~150Hz 50m/s2
X、Y、Z各方向80min
耐衝擊 150m/s2(3軸6向各3次)
耐電壓 AC500V (隔離迴路之間)
絕緣阻抗 20MΩ以上(隔離迴路之間)
使用環境溫度 -10~+55℃
使用環境濕度 25~85%(不可結露)
使用環境氣體 不應有腐蝕性氣體
保存溫度 -25~+65℃
保存濕度 25~85%(不可結露)
端子台螺絲的鎖合扭力 *2 M3 (接線螺絲) : 0.5N·m
M3 (安裝螺絲) : 0.5N·m
安裝方法 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異)

*1. 在CRT1-VAD04S型中記載為「感測器電源」。
*2. 僅安裝了螺絲式端子台的子局模組

輸入部規格

型號 CRT1-VID32ML CRT1-VID32ML-1
輸出輸入點數 輸入32點
內部I/O通用 支援NPN 支援PNP
ON電壓 DC17V以上(各輸入端子與V間) DC17V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
共用的迴路數 32點/共用
最大同時輸入點數 32點 *
絕緣方式 光耦合器(Photo coupler)絕緣
輸入顯示 LED顯示(黃色)
安裝方法 利用鋁軌安裝、或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 40mA以下(電源電壓 DC24V時)
60mA以下(電源電壓 DC14V時)
I/O電源消耗電流 2mA以下(電源電壓 DC24V時)
重量 120g以下

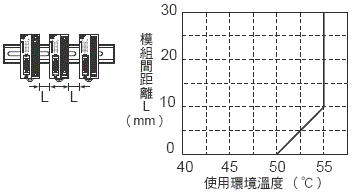

*朝上安裝子局模組時,有可能32點全部為ON時,請依環境溫度在模組之間預留距離。
 例如,使用環境溫度為55℃ 時,在模組間需保持10mm以上的間隔。


1978_sp_1

輸出部規格

型號 CRT1-VOD32ML CRT1-VOD32ML-1
輸出輸入點數 輸出32點
內部I/O通用 支援NPN 支援PNP
額定輸出電流 0.3A/點、4A/共用 *
殘留電壓 1.2V以下(DC0.3A、各輸出端子與G間) 1.2V以下(DC0.3A、各輸出端子與V間)
漏電流 0.1mA以下 0.1mA以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
共用的迴路數 32點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸出顯示 LED顯示(黃色)
安裝方法 利用鋁軌安裝、或安裝金具安裝
饋電型 多饋電型
通訊電源消耗電流 50mA以下(電源電壓 DC24V時)
80mA以下(電源電壓 DC14V時)
I/O電源消耗電流 6.5mA以下(電源電壓 DC24V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 100g以下

*使用的總外部負載電流請勿超過4A。
 使用的V端子與G端子的每個端子請勿超過1A。

輸出輸入部規格

共通部規格

型號 CRT1-VMD32ML CRT1-VMD32ML-1
安裝方法 利用鋁軌安裝、或安裝金具安裝
通訊電源消耗電流 45mA以下(電源電壓 DC24V時)
70mA以下(電源電壓 DC14V時)
重量 110g以下

輸入部規格

型號 CRT1-VMD32ML CRT1-VMD32ML-1
輸出輸入點數 輸入16點
內部I/O通用 支援NPN 支援PNP
ON電壓 DC17V以上(各輸入端子與V間) DC17V以上(各輸入端子與G間)
OFF電壓 DC5V以上(各輸入端子與V間) DC5V以上(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
共用的迴路數 16點/共用
最大同時輸入點數 16點 *
絕緣方式 光耦合器(Photo coupler)絕緣
輸入顯示 LED表示(黄)
饋電型 LED顯示(黃色)
I/O電源消耗電流 2mA以下

*朝上安裝子局模組時,有可能16點全部為ON時,請依環境溫度在模組之間預留距離。

輸出部規格

型號 CRT1-VMD32ML CRT1-VMD32ML-1
輸出輸入點數 輸出16點
內部I/O通用 支援NPN 支援PNP
額定輸出電流 0.3A/點、2A/共用 *
殘留電壓 1.2V以下(DC0.3A、各輸出端子與G間) 1.2V以下(DC0.3A、各輸出端子與V間)
漏電流 0.1mA以下 0.1mA以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
共用的迴路數 16點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸出顯示 LED顯示(黃色)
饋電型 多饋電型
I/O電源消耗電流 6.5mA以下(電源電壓 DC24V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)

*使用的總外部負載電流請勿超過2A。
 使用的V端子與G端子的每個端子請勿超過1A。
