規格選型
• 詳細符號如下：U：UL、U1：UL （已取得Class I Div 2危險場所認證）、C：CSA、UC：cULus、UC1：cULus （已取得Class I Div 2危險場所認證）、
CU：cUL、 N：NK、L：Lloyd's Register、CE：EC指令。
• 有關使用條件，請向本公司洽詢。
• 請洽本公司業務窗口，或於本公司網站（https://www.omron.com.tw）確認各型號適合規格之最新資訊。
CS1W-EIP21 / EIP21S
CS系列 EtherNet/IP模組
Tag資料連結容量最大180,000CH以上！ EtherNet/IP模組新登場。
更新日期 2022年8月16日

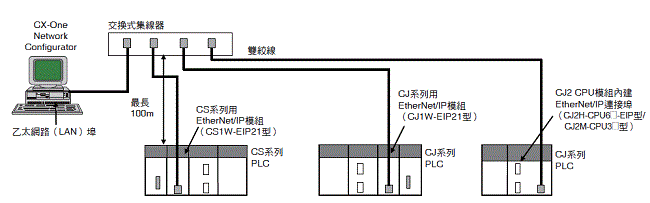

系統構成圖
關於國外規格
EtherNet/IP模組
| 模組類別 | 名稱 | 規格 | 佔用
號機數 |
消耗電流(A) | 型號 | 國外
規格 |
|||
|---|---|---|---|---|---|---|---|---|---|
| 通訊纜線 | 通訊種類 | 每個CPU模組
可安裝台數 |
5V
系列 |
26V
系列 |
|||||
| CS1
CPU高功能 模組 |
EtherNet/IP
模組
|
雙絞線
(附隔離：STP)： 類別5、5e以上 |
資料連結功能
訊息通訊功能 |
最多8台 | 1號機份 | 0.41 | ― | CS1W-EIP21 | UC1、
N、L、 CE |
工業用交換式集線器
| 產品名稱 | 外觀 | 功能 | 埠數 | 附屬品 | 消耗電流(A) | 型號 |
|---|---|---|---|---|---|---|
| 產業用交換式集線器 |
|
優先權控制(QoS)：
EtherNet/IP的控制資料優先 10/100BASE-TX、Auto-Negotiation |
5 | 電源接頭 | 0.07 | W4S1-05D |
網路裝置配置的建議產品
使用EtherNet/IP模組時，建議使用以下網路裝置配置產品。
| 裝置配置 | 製造商 | 型號 | 洽詢專線 |
|---|---|---|---|
| 交換式集線器 | Phoenics Contact | FL SWITCH SFN 8TX (8埠) | Phoenics Contact |
| Contec | SH8008 (FIT) H (8埠) | Contec | |
| Cisco Systems | WS-C2955T-12 (12埠) | Cisco Systems | |
| 雙絞線 | 100BASE-TX | ||
| EtherNet/IP 規格的纜線 | - | ||
| 接頭
(模組式插頭) |
STP插頭 | ||
| Panduit Corporation日本分公司 | MPS588 | Panduit Corporation日本分公司
大阪營業所 |
|
| 帽罩 | 通訊興業 | MK帽套(IV) LB | 通訊興業 |
2. 使用中繼器集線器，進行EtherNet/IP的Tag資料連結（週期通訊）時，網路的通訊負載會增加，造成許多（衝突）而無法穩定通訊。
