2022/03 停產商品

MK-S(X)

小型電力繼電器

MK-S(X)

實現DC220V 10A(電阻負載)開關MK-S系列直流負載開關繼電器

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

(單位:mm)

本體

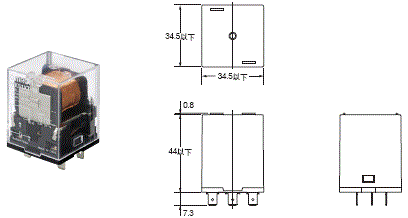

直流負載開關型
標準型
MKS1XT-10型 MKS2XT-11型
動作指示燈內藏型
MKS1XTN-10型 MKS2XTN-11型

交流負載開關型
標準型
MKS1T-10型 MKS2T-11型
動作指示燈內藏型
MKS1TN-10型 MKS2TN-11型

2036_dm_1

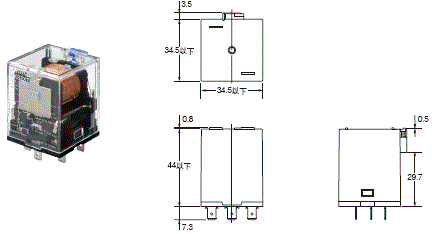

直流負載開關型
測試按鈕內藏型
MKS1XTI-10型 MKS2XTI-11型
測試按鈕、動作指示燈內藏型
MKS1XTIN-10型 MKS2XTIN-11型

交流負載開關型
測試按鈕內藏型
MKS1TI-10型 MKS2TI-11型
測試按鈕、動作指示燈內藏型
MKS1TIN-10型 MKS2TIN-11型

2036_dm_2

連接插座

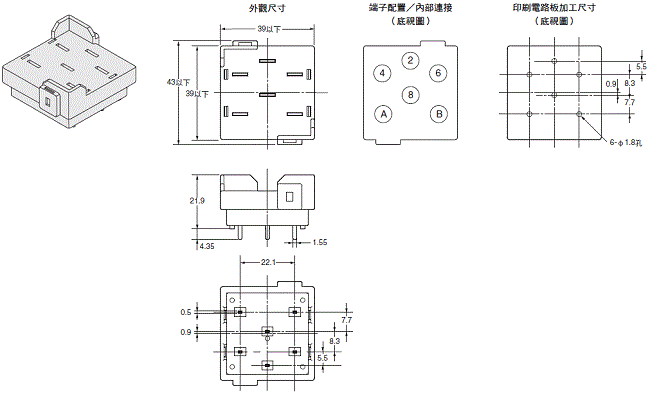

背面連接插座
P7M-06P型

2036_dm_3

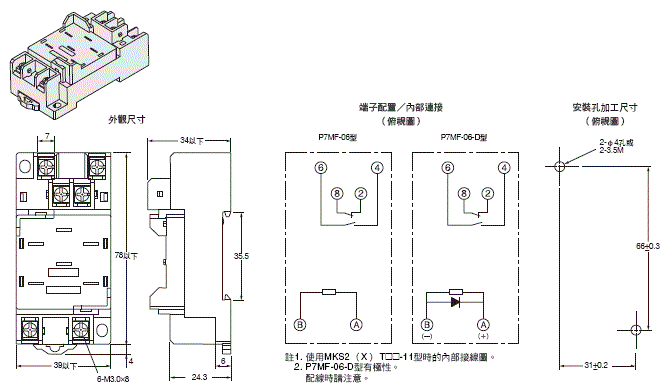

正面連接插座
P7MF-06型
P7MF-06-D型

2036_dm_4

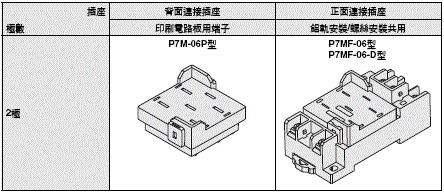

選購品(另售)

連接插座

2036_dm_5

註1. P7M-06P型、P7MF-06型、P7MF-06-D型可使用於直流負載開關型的1a及1a1b、交流負載開關型的1a及1a1b。
2. 內藏二極體的P7MF-06-D型為直流操作線圈的繼電器專用。無法搭載交流操作線圈的繼電器。
3. 緊密安裝條件請參閱「●緊密安裝方法」。

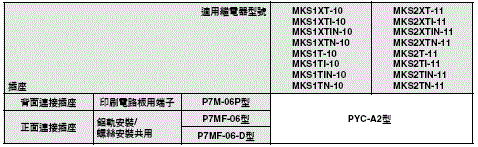

繼電器安裝支架

請用來確實固定繼電器,以避免繼電器因震動、衝擊等而脫落。

2036_dm_6

PYC-A2型
1組(2支)

2036_dm_7

註. 上述PYC-A2型的最低訂購單位為10個。

插座安裝高度

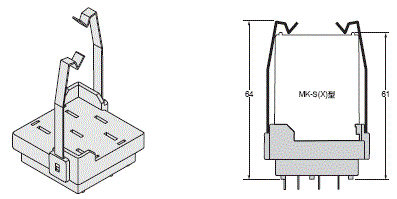

P7M-06P型

2036_dm_8

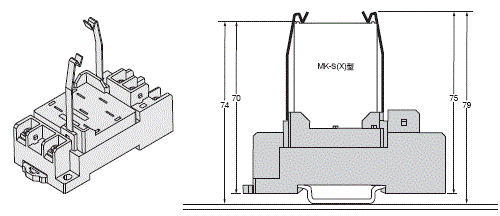

P7MF-06型
P7MF-06-D型

2036_dm_9
