(單位:mm)

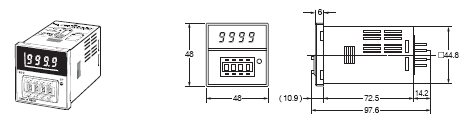

本體

計時器本體

H5CN型
表面安裝/嵌入安裝(共用)

H5CN 外觀尺寸 3

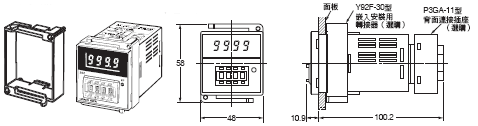

安裝轉接器時的尺寸

Y92F-30型 嵌入安裝用轉接器(選購)

H5CN 外觀尺寸 5

安裝孔加工尺寸

標準面板開孔如下圖所示。
(依據DIN43700)



H5CN 外觀尺寸 7

連續安裝2台以上時
(橫向緊密安裝2台以上時)



H5CN 外觀尺寸 9

註1. 安裝面板的板厚為1~5mm。
2. 連續安裝時,請注意橫向排列及縱向排列時,轉接器的方向。
3. 未使用保護蓋時N= (48n-2.5)+1,-0使用硬質保護蓋時N={48n-2.5+ (n-1) ×3}+1,-0

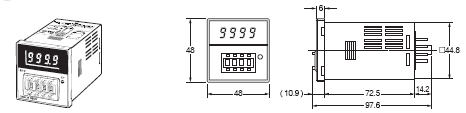

計時器本體

H5CN-X[]NM型
表面安裝/嵌入安裝(共用)

H5CN 外觀尺寸 12

安裝轉接器時的尺寸

Y92F-30型 嵌入安裝用轉接器(選購)

H5CN 外觀尺寸 14

安裝孔加工尺寸

標準面板開孔如下圖所示。
(依據DIN43700)

H5CN 外觀尺寸 16

連續安裝2台以上時
(橫向緊密安裝2台以上時)

H5CN 外觀尺寸 18

註1. 安裝面板的板厚為1~5mm。
2. 連續安裝時,請注意橫向排列及縱向排列時,轉接器的方向。
3. 未使用保護蓋時N= (48n-2.5)+1,-0使用硬質保護蓋時N= {48n-2.5+ (n-1) ×3}+0.-1

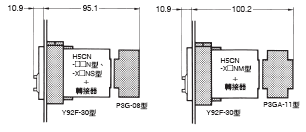

安裝插座時的尺寸

表面安裝時

表面安裝時

嵌入安裝時

H5CN 外觀尺寸 21

嵌入安裝時

H5CN 外觀尺寸 22

連接插座

詳細內容請參閱「共用插座/鋁軌相關產品」。
