額定

電源電壓

H5AN-4D型

 ·AC100~240V 50/60Hz

 ·DC12~24V

·DC100V *1

H5AN-4DM型

 ·AC100~240V 50/60Hz

·DC12~24V *1

容許電壓變動範圍 電源電壓的85~110%
消耗電力 約10VA(AC240V時)、約5W(DC24V時)
重置、閘極 電源重置: 最短電源開啟時間 0.5s *2
外部重置及閘極(有接點/無接點輸入共用) : 最小輸入信號寬 0.02s
單穩輸出時間 0.1~1s (可由前方調整變更)
控制輸出 有接點 : 1c AC250V 3A 電阻負載(cosφ=1)
無接點 : 最大DC30V 、最大100mA
最小適用負載 DC5V 10mA (P水準、參考值)
外部供給電源 DC12V±10% 80mA (漣波5%以下)
使用環境溫度 -10~+55℃ (不可結冰)
保存温度 -25~+65℃ (不可結冰)
使用環境濕度 35~85%
外殼外裝 淺灰色(表色系5Y7/1)
*1. 漣波含有率為20%以下。
*2. -M類型時設定為「停電記憶」之情形除外。

性能

動作時間偏差


±0.01%±0.05s以下(電源啟動時)
 ±0.005%±0.03s以下(重置啟動時) *1
(相對於設定值的比率)

設定誤差
電壓的影響
溫度的影響
絕緣阻抗 100MΩ min. (at 500 VDC)
(導電部端子與露出的非充電金屬部間、非連續接點間)
耐電壓 AC2,000V 50/60Hz 1min (導電部端子與露出的非充電金屬部間)
AC750V 50/60Hz 1min (非連續接點間)
脈衝電壓 6kV (操作電源端子間)
6kV (導電部端子與露出的非充電金屬部間)
抗干擾性 利用雜訊模擬器模擬的方形波雜訊
±2kV (操作電源端子間)±500V (輸入端子間)
耐靜電性 8kV (誤動作)
振動 耐久性 10~55Hz 單側振幅0.375mm 3方向各2h
誤動作 10~55Hz 單側振幅0.25mm 3方向各10min
衝撃 耐久性 300m/s2 6方向各3次
誤動作 100m/s2 6方向各4次
使用壽命 機械性 1,000 萬次以上
電氣性 10萬次以上(AC250V 3A 電阻負載)
保護構造 IP-30
停電記憶方式 *2 非揮發性記憶體(寫入次數:100萬次,資料保持10年)
重量 約360g

*1. 包含動作時間偏差、設定誤差、電壓的影響、溫度的影響在內的總誤差總誤差包含電源啟動上升時間、內部回路、輸出回路動作時間。
*2. 僅限於-M型

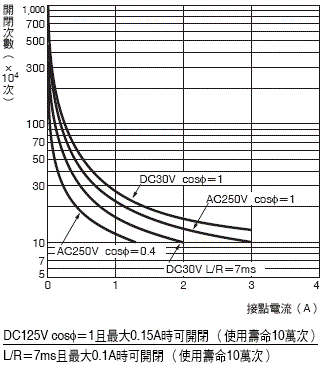

電氣壽命曲線(參考值)

H5AN 額定/性能 2

適用規格

安全規格 UL508/CSA C22.2 No.14
EN61812-1 : 污染度2/過電壓類別Ⅲ
CCC : 污染度2/過電壓類別Ⅱ
EMC (EMI) EN61812-1
放射干擾電場強度EN55011 Group 1 classA
雜音端子電壓EN55011 Group 1 classA
(EMS) EN61812-1
靜電氣放電抵抗IEC61000-4-2
電場強度抗擾性IEC61000-4-3
傳導性雜訊抗擾性IEC61000-4-4
無線電脈衝抗擾性IEC61000-4-5
突波抗擾性IEC61000-4-6
電壓突降/電斷抗擾性IEC61000-4-11

*關於CCC取得條件

建議的保險絲 接點輸出:
021602.5 (250VAC, 2.5A) Littelfuse製造
電晶體輸出:
0216.100 (250VAC, 100mA) Littelfuse製造
額定動作電壓Ue
額定動作電壓Ie
接點輸出:
AC-15: Ue: 250VAC, Ie: 3A
DC-13: Ue: 30VDC, Ie: 0.5A
電晶體輸出:
DC-13: Ue: 30VDC, Ie: 0.1A
額定絕緣電壓 250V
額定脈衝電壓
(高度:2,000m以內)
4kV (AC240V時)
附條件短路電流 1,000A
