（單位：mm）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2019年1月30日
本體
計時器本體
H5CX-A -N/-AS-N型（嵌入安裝）
註.端子螺絲為M3.5。（有效螺絲長度6mm）
H5CX-AD-N/-ASD-N 型（嵌入安裝）
註.端子螺絲為M3.5。（有效螺絲長度6mm）
H5CX-A1 1[]-N型（嵌入安裝/表面安裝）
H5CX-L8[]-N型（嵌入安裝/表面安裝）
裝上轉接器時的尺寸

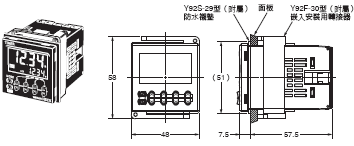

H5CX-A-N/-AS-N 型（轉接器、防水襯墊隨附於本體）

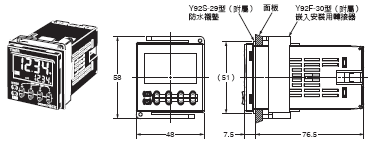

H5CX-AD-N/-ASD-N 型（轉接器、防水襯墊隨附於本體）

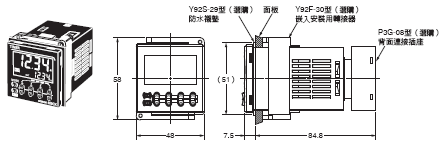

H5CX-A11[]-N型（轉接器、防水襯墊為選購）

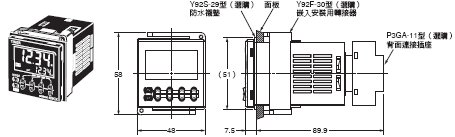

H5CX-L8[]-N型（轉接器、防水襯墊為選購）
面板開孔
標準面板開孔如下圖所示。（依據DIN43700）
註：1.安裝面板的板厚為1～5mm。
註：2.考量到作業性，朝轉接器的卡勾側方向的安裝孔距建議為15mm以上（面板開孔間隔60mm以上）。
註：3.可橫向密合安裝。如為嵌入安裝轉接頭，請將無卡勾的面朝向側面進行安裝。但密合安裝後不具有耐水性。
安裝插座時的尺寸
＊因鋁軌的種類而異。（參考值）
本體
計時器本體
H5CX-BWSD-N型（嵌入安裝）
註.端子螺絲為M3.5。（有效螺絲長度6mm）
裝上轉接器時的尺寸
H5CX-BWSD-N型（轉接器、防水襯墊隨附於本體）
面板開孔
標準面板開孔如下圖所示。（依據DIN43700）
註：1.安裝面板的板厚為1～5mm。
註：2.考量到作業性，朝轉接器的卡勾側方向的安裝孔距建議為15mm以上（面板開孔間隔60mm以上）。
註：3.安裝轉接器後，即可密合安裝。 （僅限無卡勾的方向）但密合安裝後不具有耐水性。
