2023/03 停產商品

H7CX-A[]-N

數位計數器

H7CX-A[]-N

看得更清楚,使用更方便。No.1的計數器再進化!

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

(單位:mm)

本體

● 計數器本體

H7CX-A-N/-AS-N/-AW-N/-AWS-N/-AWD1-N/-AWSD1-N/-A4-N/-A4S-N/-A4W-N型 (嵌入安裝)

H7CX-A[]-N 外觀尺寸 3

註. 端子使用M3.5螺絲。(有效螺絲長度為6mm)

H7CX-AD-N/-ASD-N/-AWSD-N/-A4D-N/-A4SD-N/-A4WSD-N型 (嵌入安裝)

H7CX-A[]-N 外觀尺寸 4

註. 端子使用M3.5螺絲。(有效螺絲長度為6mm)

H7CX-A11-N/-A11S-N/-A11D1-N/-A11SD1-N/-A114-N/-A114S-N/-A114D1-N型 (嵌入安裝/表面安裝)

H7CX-A[]-N 外觀尺寸 5

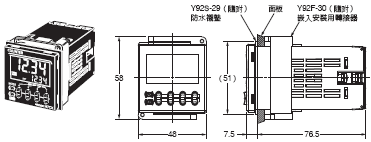

● 安裝轉接器時的尺寸

H7CX-A-N/-AS-N/-AW-N/-AWS-N/-AWD1-N/-AWSD1-N/-A4-N/-A4S-N/-A4W-N型

(轉接器及防水襯墊為本體的附屬品)

H7CX-A[]-N 外觀尺寸 7

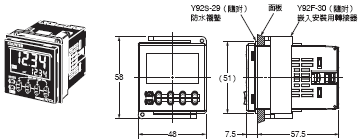

H7CX-AD-N/-ASD-N/-AWSD-N/-A4D-N/-A4SD-N/-A4WSD-N型

(轉接器及防水襯墊為本體的附屬品)

H7CX-A[]-N 外觀尺寸 8

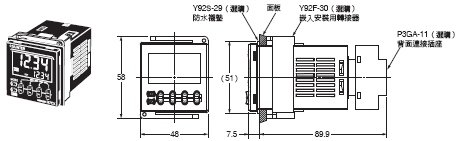

H7CX-A11-N/-A11S-N/-A11D1-N/-A11SD1-N/-A114-N/-A114S-N/-A114D1-N型

(轉接器與防水襯墊選購)

H7CX-A[]-N 外觀尺寸 9

面板開孔

標準面板開孔如下圖所示。
(符合DIN43700標準)

H7CX-A[]-N 外觀尺寸 10

註1. 安裝面板的厚度為1~5mm。
2. 若以作業方便性為考量,安裝時建議轉接器勾子那一面需留15mm以上間隔 (面板開孔間隔為60mm以上)。
3. 可橫向密合安裝。
安裝嵌入安裝轉接器時,無鉤子的那一面為側面。
但是進行密合安裝後將喪失耐水性。

H7CX-A[]-N 外觀尺寸 12

● 安裝插座時的尺寸

H7CX-A[]-N 外觀尺寸 14

*因鋁軌的種類而異 (參考值)
