2025/03 停產商品

H5CZ

數位計時器

H5CZ

操作簡易且價格經濟

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

(單位:mm)

本體

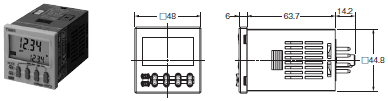

●計時器本體
H5CZ-L8[]型(嵌入安裝/表面安裝)

H5CZ 外觀尺寸 2

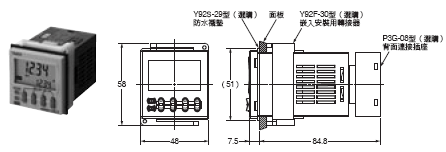

●裝上轉接器時的尺寸
H5CZ-L8[]型(轉接器、防水襯墊為選購)

H5CZ 外觀尺寸 3

面板開孔

標準面板開孔如下圖所示。(依據DIN43700)

H5CZ 外觀尺寸 4

註1. 安裝面板的板厚為1~5mm。
2. 考量到作業性,朝轉接器的卡勾側方向的安裝孔距建議為15mm以上(面板開孔間隔60mm以上)。
3. 可橫向密合安裝。如為嵌入安裝轉接器,請將無卡勾的面朝向側面進行安裝。
但密合安裝後不具有耐水性。

H5CZ 外觀尺寸 5

●安裝插座時的尺寸

H5CZ 外觀尺寸 6

*因鋁軌的種類而異。(參考值)
