H7CZ

數位計數器

H7CZ

便利性加上「經濟效益」

此頁記載內容是在依據停產前商品型錄內刊載的資訊,包括商品的特點 /價格 /對應規格 /選購品等,可能會和現狀有所出入。請在選購前再次確認系統的適用性及安全性。

(單位:mm)

本體

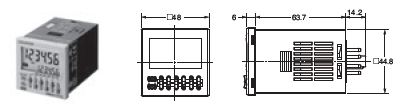

計數器本體

H7CZ-L8/-L8D1型(嵌入安裝/表面安裝)

H7CZ 外觀尺寸 2

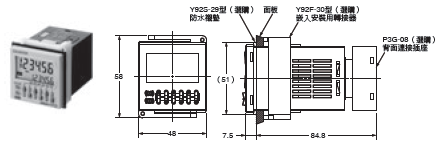

安裝轉接器時的尺寸

H7CZ-L8/-L8D1型(轉接器、防水襯墊為選購)

H7CZ 外觀尺寸 3

面板開孔

標準面板開孔如下圖所示。
(符合DIN43700標準)

H7CZ 外觀尺寸 4

註1. 安裝面板的厚度為1~5mm。
2. 若以作業方便性為考量,安裝時建議轉接器勾子那一面需留15mm以上間隔(面板開孔間隔為60mm以上)。
3. 可橫向密合安裝。安裝嵌入安裝轉接器時,無鉤子的那一面為側面。但是進行密合安裝後將喪失耐水性。

H7CZ 外觀尺寸 5

安裝插座時的尺寸

H7CZ 外觀尺寸 6

*因鋁軌的種類而異(參考值)
