CJ2M-CPU3[] / CPU1[] / MD21[]

SYSMAC CJ系列 CJ2M CPU模組、脈衝I/O Block

CJ2M-CPU3[] / CPU1[] / MD21[]

自2001年推出以來,擁有優良成績的 CJ1M更加進化,並推出全新產品。

CJ2M-CPU3□因安全性需求提升,預計於2026年3月停產

一般規格

項目 CJ2M
CPU1[] CPU3[]
構造 盤面安裝型
接地方式 D類接地(第3種接地)
外觀 高度×深度×寬度 90mm×75mm×31mm 90mm×75mm×62mm
重量 *1 130g以下 190g以下 *2
消耗電流 DC5V 0.5A DC5V 0.7A

使用

環境

使用環境溫度 0~55℃
使用環境濕度 10~90%RH(不可結露)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -20~70℃ (電池除外)
使用海拔高度 2000m以下
污染度 污染度2以下:符合IEC 61010-2-201
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
過電壓類別 類別Ⅱ:符合IEC 61010-2-201

EMC抗干擾

等級

zone B
耐振動

遵循JIS C60068-2-6
5~8.4Hz 振幅3.5mm、8.4~150Hz
加速度9.8m/s2 X、Y、Z各方向100分鐘

(掃描時間10分鐘×掃描次數10次=合計100分鐘)

耐衝擊 遵循JIS C60068-2-27
147m/s2 X、Y、Z各方向3次(繼電器輸出模組為100m/s2)
電池 使用壽命 5年 25℃
重量 約10g
使用型號 CJ1W-BAT01
適合規格 支援cULus、NK、LR、EC指令
*1. 包含邊蓋與電池的重量。
*2. 無序列選購板的狀態。

性能規格

項目 CJ2M
CPU11/31 CPU12/32 CPU13/33 CPU14/34 CPU15/35
程式容量 5KStep 10KStep 20KStep 30KStep 60KStep
輸出輸入點數 2560點

處理

速度

處理時間(overhead)

通常模式:
CJ2M-CPU3[]型:270μs *
CJ2M-CPU1[]型:160μs *
*若已安裝脈衝I/O Block,則加計10μs×安裝台數。
使用CJ2M-CPU3[]型EtherNet/IP的Tag資料連結時,

加計100μs+傳送CH數×1.8μs。

指令執行時間 基本指令:0.04μs~ 應用指令:0.06μs~
中斷 I/O中斷、外部中斷 中斷Task啟動時間:31μs
至週期執行Task的復歸時間:10μs
定時中斷 最小時間間隔:0.4ms (以0.1ms為單位設定)
中斷Task啟動時間:30μs
至週期執行Task的復歸時間:11μs
可連接的模組數 每1台設備(CPU或增設) 10台。基本系統全部共40台。

基本I/O模組 無限制
但中斷輸入模組(CJ1W-INT01)則最多為2台
高功能I/O模組 最大96號機(依據模組的機種及設定:每1台佔有1~8號機份)
CPU高功能模組 CJ2M-CPU3[]型:最多15台
CJ2M-CPU1[]型:最多16台
脈衝I/O Block 最多2台*
*僅CJ2M CPU模組 模組Ver.2.0以上可使用
可使用中斷功能的位置 CPU設備的插槽:0~4
增設裝置數 最多3
CIO 輸出輸入繼電器 2560點 (160CH) 0000~0159CH
資料連結繼電器 3200點 (200CH) 1000~1199CH
CPU高功能模組繼電器 6400點(400CH) 1500~1899CH
高功能I/O模組繼電器 15360點(960CH) 2000~2959CH
脈衝I/O繼電器

輸入20點、輸出12點(2960~2963CH)*
*CJ2M CPU模組 模組Ver.2.0以上且已安裝脈衝

I/O Block時才可使用

序列PLC連結繼電器 1440點(90CH) 3100~3189CH
DeviceNet繼電器 9600點(600CH) 3200~3799CH

內部

輔助

繼電器

通道I/O (CIO)區域

3200點(200CH) 1300~1499CH、37504點(2344CH)

3800~6143CH 無法進行外部輸出輸入

W工作區繼電器 8192點(512CH) W000~W511CH
無法進行外部輸出輸入
保持繼電器

8192點(512CH) H000~H511CH
僅可於程式上使用,在斷電復歸或切換模式時

也會保持在ON/OFF
H512~H1535為功能方塊專用繼電器

(僅可設定於FB 功能方塊範例區域(變數的內部分配範圍)中。)

特殊輔助區域

讀取可/寫入不可:31744點(1984CH)
・7168點(448CH) A000~A447CH
・24576點(1536CH) A10000~A11535CH *
讀取可/寫入可:16384點(1024CH) A448~A1471CH *
*不支援CJ2 CPU模組的CPU高功能模組、

高功能I/O模組、人機介面、軟體等,皆無法存取

A960~A1471CH與A10000~A11535CH。

暫時記憶繼電器 16點 TR0~15
計時器 4096點 T0000~T4095 (與計數器分開)
計數器 4096點 C0000~C4095 (與計時器分開)
資料記憶體

32K Word *
・高功能I/O模組用DM區域:D20000~D29599

(100CH×96號機)
・CPU高功能模組用DM區域:D30000~D31599

(100CH×16號機)
*可指定位元地址。

但不支援CJ2 CPU模組的CPU高功能模組、

高功能I/O模組、人機介面、 軟體等,則無法存取位元。

擴充資料記憶體

32K Word/1 Bank×1~最大4 Bank:E00_00000~

最大E3_32767 *
*可指定位元地址。

但不支援CJ2 CPU模組的CPU高功能模組、

高功能I/O模組、人機介面、 軟體等,則無法存取位元。

32K Word×1 Bank 32K Word×4 Bank

可強制設定/復歸之區域*1 Bank 0 Bank 0~3
索引暫存器

IR0~15
索引暫存器間接參照用,儲存I/O記憶體有效位址的

專用暫存器。

(各Task在獨立/Task間可選擇共通)

循環執行Task旗標 128點
SD記憶卡 128M位元組、256M位元組、512M位元組
動作模式 「程式模式」:程式為停止狀態。
執行前準備模式。
「監控模式」:程式為執行狀態。
可進行線上編輯、變更I/O記憶體的現在值等操作。
「運轉模式」:程式為執行狀態。
一般運轉時使用的模式。
執行模式 通常模式
程式語言 階梯邏輯(LD)、sequential function chart (SFC)、
Structured Text (ST)、指令表(IL)

功能

方塊

定義最大數 256 2048
範例最大數 256 2048
功能方塊程式儲存區域容量 20KStep
Task Task種類

循環執行Task
中斷Task (斷電中斷Task、定時中斷Task、I/O中斷Task、

外部中斷Task、輸入中斷 Task *2)

Task數

Task數
循環執行Task:128
中斷Task:256
(以追加Task利用中斷Task,便可將384Task當作

循環執行Task使用)

變數 變數種類

局部變數:只可在PLC的各個Task內使用的變數
全局變數:可在PLC的所有Task內使用的變數
網路變數(Tag)*:

根據設定,可由來自外部的變數名稱來存取

CPU模組的I/O記憶體
*僅CJ2M-CPU3型可使用

變數的資料類型 BOOL (位元)
UINT (無符號單通道BIN)
UDINT (無符號雙通道BIN)
ULINT (無符號四通道BIN)
INT (無符號單通道BIN)
DINT (無符號雙通道BIN)
LINT (無符號四通道BIN)
UINT BCD (無符號單通道BCD)*3
UDINT BCD (無符號雙通道BCD)*3
ULINT BCD (無符號四通道BCD)*3
REAL (浮點小數點雙通道)
LREAL (浮點小數點四通道)
CHANNEL (通道)*3
NUMBER (常數或編號)*3
WORD (16進制單通道)
DWORD (16進制雙通道)
LWORD (16進制四通道)
STRING (字元數1~255的ASCII編碼)
TIMER (計時器)*4
COUNTER (計數器)*4
使用者定義型(構造體)
單一變數的最大尺寸 32kCH
陣列型變數 一維陣列
陣列數 最大32000要點
網路變數(Tag)登錄數 *5 最多2000個
網路變數(Tag)名字長度 *5 最大255位元組
網路變數(Tag)名字的編碼 *5 UTF-8

資料

追蹤

記憶體容量

8000 Word
(藉由CX-Programmer指定EM,可使用32K Word×

各型號的最大Bank數)

取樣數 接點=31、通道:1CH單位=16/2CH單位=8/4CH單位=4
取樣週期 1~2550ms (1ms單位)
觸發條件 指定接點的上升/下降
指定通道的數據比較
 資料長度:1CH、2CH、4CH
 比較方式:=、>、≧、<、≦、≠
延遲值 -32768~+32767ms
檔案記憶體 SD記憶卡(128M位元組、256M位元組、512M位元組)
(使用本公司製造之SD記憶卡)
EM檔案記憶體(將EM作為檔案記憶體使用)

源頭

/註釋
記憶體

FB程式記憶體、註釋檔案、

程式索引檔案、變數表

容量:1M位元組
通訊

通訊用

邏輯埠

邏輯埠數 8埠(以SEND/RECV/CMND/PMCR/TXDU/RXDU指令使用)
擴充邏輯埠數 64埠(以SEND2/RECV2/CMND2/PMCR2指令使用)
CIP通訊規格 Class3 (連接型) 連接數:128
UCMM (非連接型) 最大可同步通訊的用戶端數:16
最大可同步通訊的伺服器數:16
周邊設備(USB)埠 USB2.0規格 B接頭

傳送速度 最大12M位元/s
傳送距離 最大5m
序列埠

・CJ2M-CPU1□型:介面:遵循EIA RS-232C
・CJ2M-CPU3[]型:

預設為無序列埠可增設以下序列選購板。
・RS-232C選購板:CP1W-CIF01型
・RS-422A/485選購板:

CP1W-CIF11型(非絕緣型、最長傳送距離50m)
・RS-422A/485選購板:

CP1W-CIF12-V1型(絕緣型、最長傳送距離500m)


通訊方式 半雙工
同步方式 起停同步
傳送速度 0.3/0.6/1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 (k位元/s)
傳送距離 最大15m
EtherNet/IP埠 *6 -




媒體存取方式 CSMA/CD
調變方式 基帶
傳輸線類型 星狀
傳送速度 100Mbit/s (100BASE-TX)
傳送媒介 雙絞線(附隔離:STP):類別 5,5e
傳送距離 100m 集線器和節點間的距離
串聯連接數 使用交換式集線器下無限制



CIP服務:

Tag資料連結
(通訊週期)

-

連接數 32
封包間隔
(更新週期)

1~10000msec (0.5msec單位)
可分別依連接設定

(不依存節點數,以設定的週期更新電路上的資料)

模組允許通訊頻段 3000pps *7
可登錄的Tag數 32
Tag類型 CIO、DM、EM、HR、WR、網路變數

每一連接

(=1Tag設定)

Tag數

8(Tag設定包含PLC狀態時為7)

每一節點的最大

連結資料長度

(全Tag的合計大小)

640CH

每一連結的

最大資料長度

640CH *8
(確保單一連結內的資料的同時性)

可登錄的Tag

設定數量

32(1連接=1Tag設定)
1Tag設定最大尺寸 640CH *8
(標籤集包含PLC狀態時使用1CH部分)

CPU模組每一循環

可更新的Tag

最大數 *9

輸出/發送(CPU→EtherNet/IP)時:32
輸入/接收(EtherNet/IP→CPU)時:32

CPU模組每一循環

可更新的

資料長度 *9

輸出/發送(CPU→EtherNet/IP)時:640CH
輸入/接收(EtherNet/IP→CPU)時:640CH

運作中變更Tag

資料連結參數設定

可 *10

多點傳送封

包過濾器*11

CIP服務:明確的訊息 -

Class3 (連接型) 連接數:128
UCMM (非連接型) 最大可同步通訊的用戶端數:16
最大可同步通訊的伺服器數:16
CIP routing


可進行CIP routing的配對模組如下所示

CJ1W-EIP21型、CJ2H-CPU6-EIP型、

CJ2M-CPU3型、CS1W-EIP21型

FINS服務 -

FINS/UDP
FINS/TCP 最大16連接

EtherNet/

IP符合性測試

A5規格
EtherNet/IP介面 10BASE-T/100BASE-TX
Auto Negotiation/固定設定

*1. 藉由EM強制設定/復歸功能,可僅強制設定/復歸指定的區域。
*2. CJ2M CPU模組 模組Ver.2.0以上且已安裝脈衝I/O Block時才可使用
*3. 不可於功能方塊內使用。
*4. 只可於功能方塊內使用。
*5. 僅CJ2M-CPU3□型可使用。
*6. 僅CJ2M-CPU3□型內建
*7. Packet Per Second為顯示1秒間可處理的送受信封包數。
*8. 內建EtherNet/IP部為模組Ver.2.0時為20CH。
*9. 超過最大數時,與CPU模組的更新會跨越複數循環。
*10.但參數變更時,變更對象的EtherNet/IP埠會重新啟動,請務必注意。
           此外,與變更對象通訊中的其他節點,變更對象的通訊將暫時變為超時狀態,然後再自動復歸。
*11.EtherNet/IP埠實裝IGMP用戶端,透過使用支援IGMP Snooping的交換式集線器,

進行多餘的多點傳送封包的過濾器連接。

功能規格

功能 功能說明

週期

時間

管理

功能

週期時間固定化功能 穩定週期時間的功能(0.2~32,000ms:0.1ms單位)
可在運轉中變更週期時間的固定時間
週期時間監控功能 監控週期時間的功能(0.01~40,000ms:0.01ms單位)
背景處理功能

透過可將執行時間較長的指令語言送往複數週期分配執行,

抑制週期時間可變性的功能。

模組
(輸出

輸入)
管理

功能

基本

I/O

模組/
高功能

I/O

模組/
CPU

高功能

模組
共通

I/O

更新

功能

循環更新功能 將基本I/O模組、高功能I/O模組、CPU高功能模組進行循環更新。
隨時更新功能 透過隨時更新指令進行I/O更新

透過I/O

更新指令

進行更新

的功能

透過I/O更新指令進行I/O更新
電源ON時模組辨識功能 顯示電源ON時所辨識的模組台數的功能

基本

I/O

模組

輸入應答時間設定功能

設定基本I/O模組的輸入響應時間的功能
設定較大數值,可較不易受到輸入接點的震顫及雜訊的影響;

設定較小數值,則可檢測短波脈衝。

負載遮斷功能

「運轉」或「監控」模式時產生錯誤時,

關閉基本I/O全輸出模組的功能

基本I/O模組的狀態

監控功能

讀取基本I/O模組的警報資訊
讀取辨識完成的模組數

以特定模組專用指令

讀寫資料的功能

針對特定的高功能模組,以專屬的專用指令,

以高速僅讀寫必要資料的功能

高功能

I/O

模組、
CPU

高功能

模組

重置模組功能 重置高功能I/O模組、CPU高功能模組的功能

配置

管理

功能

電源ON時自動I/O

分配功能

在沒有登錄I/O電表的情況下,對安裝好的基本I/O模組

進行通道編號分配並開始運轉的功能

I/O電表製作功能

透過記憶模組的配置狀態,可防止配置變更、

確保未使用的通道、以及設定通道編號

架構/插槽起始地址的

設定功能

可任意設定架構起始、以及插槽起始的通道編號功能

記憶體

管理

功能

變更運轉模式時的設定保持功能 切換動作模式時或電源ON時,保持I/O記憶體區域的功能
切換動作模式時或電源ON時,保持強制設定/復歸的功能
檔案記憶體功能

將檔案(程式檔案、數據檔案、變數表檔案等)存入SD記憶卡、

EM檔案記憶體、註釋記憶體內的功能

自動備份到快閃記憶體內的功能 將使用者程式、參數區域自動備份到快閃記憶體的功能
EM範圍檔案功能 將EM區域作為檔案記憶體使用的功能
註釋記憶功能

將包含I/O註釋的變數表檔案記憶進SD記憶卡、

EM檔案記憶體內的功能

EM記憶體分配功能 將EM區域設定為追蹤記憶體或檔案記憶體的功能

SD

記憶卡
功能

電源ON時自動傳送功能 於電源ON時,自動讀取SD記憶卡裡面的程式、設定檔的功能
程式替換功能

運轉時,將SD記憶卡中的使用者程式完全

讀取到CPU模組內的功能

記憶卡讀寫功能

可將CPU模組中I/O記憶體內的數據,透過CSV/TXT形式

寫入SD記憶卡中。
也可以反過來將SD記憶卡上的CSV/TXT形式數據

讀入CPU模組的I/O記憶體內。

通訊功能 -

周邊設備

(USB)埠

周邊匯流排 用於與個人電腦上各種輔助工具通訊。可進行高速通訊。
序列埠(選購品) *12 可用於安裝序列通訊選購板時

上位連結

(SYSWAY)

通訊功能

透過從上位電腦或PT發出的上位連結指令、

上位連結的標頭/端子台等捆包的FINS指令,

讀寫PLC的I/O記憶體與動作模態等。

無程序通訊功能

透過通訊埠輸出輸入指令(TXD/RXD指令等),進行條碼

或印表機等周邊設備與數據的傳送與接收。

NT連接通訊功能

在PLC的I/O記憶體內針對PT的狀態控制區域與狀態通知區域、

以及各個觸碰開關、燈號、記憶體圖表等物件進行分配與直接連接。

周邊匯流排 用於與個人電腦上各種輔助工具通訊。可進行高速通訊。
序列閘道功能 將接收的FINS自動轉換成CompoWay/F的功能
序列PLC連結功能 透過序列埠,無須編程即可在CPU模組之間進行資料交換。
可與設定於NT連結(1:N模式)的PT在迴路上混合存在。
EtherNet/IP埠 *13 100Base-TX/10Base T
協定:TCP/IP、UDP、ARP、ICMP (僅ping)、BOOTP
應用:FINS、CIP、SNTP、DNS (用戶端)、FTP (伺服器端)

CIP

通訊

服務

Tag資料連結 可透過EtherNet/IP網路上的設備及無編程進行循環資料交換。
訊息通訊 可接收EtherNet/IP網路上的設備及任意的CIP指令。

FINS

通訊

服務

訊息通訊 可接收EtherNet/IP網路上的設備及任意的FINS指令。

中斷

功能

定時中斷功能 間隔一定時間執行Task的功能(可設定最小0.2ms或0.1ms單位)

透過MSKS指令

復歸啟動

執行MSKS指令後,可復歸啟動內部計時器,

將首次中斷開始時間固定化

透過MSKS指令讀取

內部計時器現在值

透過MSKR指令,可讀取自定時中斷啟動時間點或前次定時中斷

時間點開始後經過的時間

斷電中斷功能 針對電源OFF (斷電)時,執行Task的功能
I/O中斷功能 針對要將輸入訊號輸入至中斷輸入模組時,執行Task的功能
外部中斷功能

針對來自高功能I/O模組、CPU高功能模組的分配要求,

執行Task的功能

時鐘

功能

時鐘功能 顯示時間的功能
 精度(精度隨溫度條件而變化。)
  環境溫度 55℃ :月差-3.5分~+0.5分
  環境溫度 25℃ :月差-1.5分~+1.5分
  環境溫度 0℃ :月差-3分~+1分
運轉開始的時間記錄功能 記錄將動作模式設為「運轉」或「監控」模式的時間
運轉停止的時間記錄功能 記錄運轉停止異常發生、或將動作模式設為「程式」模式的時間
運轉ON的時間記錄功能 記錄電源為ON的時間
運轉OFF (斷電)的時間記錄功能 記錄電源為OFF的時間
通電時間累計功能 以10小時為單位記錄通電時間的功能
電源ON時間的歷史記錄功能 記錄電源ON時間的歷史記錄功能
使用者程式替換時間 記錄使用者程式替換時間的功能
參數區域替換時間 記錄參數區域替換時間的功能

電源

管理
功能

停電保持功能

保持繼電器、資料記憶體、擴充資料記憶體、

計數器旗標、保持現在值的功能。
此外,將特殊輔助區域的I/O記憶體保持旗標設為ON,

並透過保持設定PLC系統設
定於電源ON時I/O記憶體保持旗標保持時,也能保持CIO區域、

內部輔助繼電器、部份特殊輔助區域、計時器旗標、

現在值、索引暫存器、資料暫存器

斷電檢測時間設定功能

設定斷電檢測時間的功能
AC電源:10~25ms (不確定)
DC電源:2~5ms (CJ1W-PD022型) /

2~20ms (CJ1W-PD025型)

斷電檢測延長功能 延長斷電檢測時間的功能 0~10ms
(CJ1W-PD022型則無法使用)
斷電發生次數計數功能 計算斷電發生次數的功能
功能方塊功能 將定型程式當作功能方塊的封裝功能
可於功能方塊定義內使用的語言 階梯圖語言、ST語法

除錯

功能

線上編輯功能 於運轉中(「監控」模式或「模式」模式時)變換程式的功能
(Block程式區域除外)
強制設定/復歸功能 透過設定/復歸特定的位元的功能
設定,可對EM的指定Bank往後進行強制設定
微分監控功能 監控接點的上微分觸發的功能
資料追蹤功能 將指定I/O記憶體的資料保存於CPU內部的追蹤記憶體功能可設定觸發條件。
連續追蹤功能

可透過CX-Programmer於追蹤中抽取追蹤資料。

藉此,可透過保留追蹤資料,繼續記錄數據。

運轉開始時的追蹤

自動執行功能

可於運轉開始時(「程式」模式→ 「監控」/ 「運轉」模式時)

自動開始追蹤

錯誤發生時的停止位置記憶功能 程式錯誤發生時,記憶停止位置的種類以及Task編號的功能
程式檢查功能 運轉開始時,針對無END指令或指令異常等進行程式檢查的功能

自我

檢知/
還原

功能

異常記錄

透過CPU模組收納預先定義的異常碼、

異常內容以及發生時間的功能

CPU異常通知功能 檢測CPU模組監控程式計時器的功能
故障診斷使用者定義功能

只要條件成立,便能判斷為故障的使用者定義功能

運轉持續(FAL)、運轉停止(FALS) 1迴路時間診斷、

1迴路邏輯診斷(FPD指令)

負載遮斷功能 將全輸出模組的輸出設為OFF的功能
運轉時輸出功能 「運轉」「監控」模式時,將CJ1W-PA205R型的接點設為ON的功能
基本I/O負載短絡檢測功能 檢測附負載短路保護功能的基本I/O警報的功能
故障點檢測功能 針對特定迴路進行時間監視以及邏輯診斷(FPD指令)
CPU待機中故障檢測功能

顯示於「運轉」或者「監控」模式的電源ON時,辨識高功能I/O

模組以及CPU高功能模組的功能

運轉

持續

異常

檢測

功能

FAL指令異常檢測功能
(使用者定義運轉持續異常)
於程式上以使用者定義的條件觸發運轉持續異常(FAL)的功能

多重更新異常

檢測功能

以中斷Task執行的隨時更新指令以及循環執行

Task的I/O更新重複時發生

基本I/O異常

檢測功能

於基本I/O模組發生異常時觸發

備份記憶體異常

檢測功能

以備份使用者程式或參數區域的記憶體

(備份記憶體)檢測異常時觸發

PLC系統設定

異常檢測功能

於PLC系統設定時發生設定值異常時觸發

CPU高功能

故障檢測功能

CPU模組與CPU高功能模組之間的資料交換異常時觸發

高功能I/O

故障檢測功能

CPU模組與高功能I/O模組之間的資料交換異常時觸發

Tag記憶體故障

檢測功能 *14

檢測到Tag記憶體異常時觸發
電池故障檢測功能 電池電量不足或未連接時觸發

CPU高功能模組設定

故障檢測功能

登錄於I/O電表的CPU高功能模組的種類,與實體I/O電表的

CPU高功能模組的種類不符時觸發

高功能I/O模組設定

故障檢測功能

登錄於I/O電表的高功能I/O模組的種類,與實體I/O電表的

高功能I/O模組的種類不符時觸發

選購板異常檢測功能 *14 於序列選購板的安裝狀態異常時觸發

自我

檢知/
還原

功能

運轉

停止

異常

檢測
功能

記憶體故障檢測功能 檢測記憶體故障的功能
I/O匯流排異常檢測功能

於CPU模組與各個模組之間的資料傳送發生異常時,

或是邊蓋沒有連接時觸發

No.使用雙重錯誤檢測功能

模組號機No.重複時,基本I/O模組的分配通道重複時,

增設設備架構No.重複時觸發

I/O點數超過檢測功能

登錄I/O表的I/O點數超過時,

超過單支架的可連接模組數時,脈衝I/O Block的安裝台 數超過時觸發

I/O設定異常檢測功能

登錄I/O電表的資訊與實裝的模組不符時,

或是安裝於中斷輸入模組CPU設備0~4以 外的插孔時觸發

程式錯誤檢測功能 程式內容異常時進行檢測。詳細內容如下。

指令處理錯誤

檢測功能

執行指令時,接收到不正確的資料數值,

並嘗試越過Task執行指令時觸發

間接指定BCD

錯誤檢測功能

透過DM/EM間接指定(BCD模式),

數值不符合BCD值時觸發

不當範圍存取

錯誤檢測功能

以指令操作存取不當區域時觸發

無END指令

檢測功能

程式內不存在END指令時觸發

Task錯誤

檢測功能

下列任一情況觸發
・在循環內完全沒有處於可執行狀態的Task
・完全沒有任何程式分配到Task中
・即使中斷Task的執行條件已成立,對應No.的中斷Task不存在

微分過度

檢測功能

透過線上編輯反覆插入/消除微分指令時(131072次以上)觸發

不當指令

檢測功能

嘗試執行系統定義以外的指令資料時觸發

使用者程式區域

超過檢測功能

執行存取於超過使用者程式區域最後位置的指令時觸發。
週期時間超過檢測功能 於監視週期時間(10~40,000ms),超過設定值時停止運轉

FALS指令異常

檢測功能
(使用者定義運轉

停止異常)

於程式上以使用者定義的條件觸發運轉停止異常(FALS)的功能
版本異常檢測功能 於使用者程式內存在不支援本模組版本所對應的功能時觸發

記憶卡傳送異常

檢測功能

SD記憶卡執行自動啟動功能失敗時觸發

維護

功能

簡易備份功能

將CPU模組(使用者程式、參數、I/O記憶體)的資料、

高功能模組的內部備份資料一併備份的功能

傳送至上位連結電腦的功能

透過以上位連結連接的電腦的PLC側的網路通訊命令,

於必要時發送FINS指令的 功能

遠端程式設計/監控功能

執行上位連結到Controller Link、乙太網路、DeviceNet、

SYSMAC LINK上的PLC的
遠端程式設計/監控的功能。
FINS訊息通訊,可跨越網路的階層進行通訊
 Controller Link、乙太網路:跨越8階層
 DeviceNet、SYSMAC LINK:跨越3階層

自動On-Line

連接功能

序列直接連接

CX-Programmer直接連接序列(周邊設備(USB)埠、序列埠)時,

與PLC自動 On-Line連接的功能

透過網路設備

將CX-Programmer與連接於EtherNet/IP網路上的PLC進行

On-Line連接的功能

安全性

功能

密碼保護功能 保護使用者記憶體、Task讀取的功能
 防止覆寫:利用DIP開關設定
 防止讀取:從CX-Programmer設定密碼
FINS寫入保護功能 禁止透過網路下達的FINS指令寫入處理的功能
PLC屬名功能

任意命名CPU模組時,可於On-Line連接時透過

對照來防止錯誤連接的功能

透過批號來鎖定

硬體的特定功能

利用特殊輔助區域所輸出的批號,保護以使用者程式

硬體進行硬體識別的功能

*12.使用CJ2M-CPU3□型時,必須安裝序列選購板。
*13.僅CJ2M-CPU3□型可使用。
*14.僅CJ2M-CPU3□型可使用。

脈衝I/O Block規格

在CJ2M CPU模組 模組Ver.2.0以上,藉由安裝脈衝I/O Block,即可使用以下的脈衝I/O功能

(1台脈衝I/O Block的最大輸入10點、輸出6點)。
・輸入可作為一般輸入、中斷輸入、快速響應、高速計數器、原點搜尋用輸入訊號使用。
・輸出可作為一般輸出、脈衝輸出、原點搜尋用輸出訊號、PWM輸出使用。

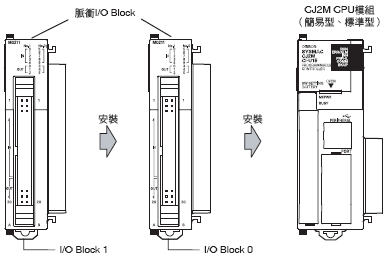

安裝1台時

CJ2M-CPU3[] / CPU1[] / MD21[] 額定/性能 5

安裝2台時

CJ2M-CPU3[] / CPU1[] / MD21[] 額定/性能 6

註. 從靠近CPU模組處開始為「脈衝I/O Block 0」、「脈衝I/O Block 1」。

性能規格

項目 性能說明

脈衝

I/O

I/O Block型號 CJ2M-MD211 (Sink輸出型)
CJ2M-MD212 (Source輸出型)
外部介面 MIL 40 PIN接頭
輸入

可作為一般輸入、中斷輸入、快速響應輸入、高速計數器輸入使用

(可透過PLC系統設定端子切換功能)
輸入方式:差動輸入或DC24V輸入(藉由配線切換)

一般輸入

最大20點(1台脈衝I/O Block為10點)
輸入響應時間:可透過PLC系統設定選擇

(0、0.5、1、2、4、8、16、32ms)預設為8ms

中斷輸入、

快速響應輸入

最大8點(1台脈衝I/O Block為4點)
輸入訊號的最小脈衝寬度:30μs以上
高速計數器輸入 最大4點(1台脈衝I/O Block為2點)
輸入方式: 相位差(4倍)脈衝、脈衝+方向、加減法脈衝、加法脈衝
最大響應頻率: 相位差50kHz或單相100kHz
數值範圍模式: 線性模式、環狀模式
計數值: 32bit
計數器復歸: Z相訊號+軟復歸、軟復歸
控制方式: 目標值一致比較、頻帶比較
閘極功能: 有
輸出

可作為一般輸出、脈衝輸出、PWM輸出等使用

(可通過PLC系統設定切換端子功能)
輸出方式:電晶體 Sink輸出或Source輸出

(根據I/O Block的機種進行選擇)

一般輸出 最大12點(1台脈衝I/O Block為6點)
脈衝輸出 最大4點(1台脈衝I/O Block為2點)
輸出方式: CW/CCW、脈衝+方向(根據配線及階梯圖指令進行選擇)
輸出頻率: 1pps~100kpps (以1pps為單位指定)
輸出模式: 連續模式(速度控制用)、單獨模式(位置控制用)
輸出脈衝數: 相對座標指定00000000~7FFFFFFF Hex (0~+2147483647)
絕對座標指定80000000~7FFFFFFF Hex (-2147483648~+2147483647)
加減速曲線: 梯形、S形
原點搜尋功能: 有
PWM輸出 最大4點(1台脈衝I/O Block為2點)
輸出頻率:0.1~6553.5Hz (0.1Hz單位)、1~32,800Hz (1Hz單位)
負載比:0.0~100.0% (以0.1%為單位指定)

功能規格

功能 功能說明

脈衝

I/O

功能

輸入

功能

一般輸入 以I/O更新的時間點匯入輸入訊號,並反映至I/O記憶體的功能
中斷輸入 在輸入訊號的上微分觸發或下微分觸發的時間點啟動中斷Task的功能
快速響應輸入 匯入短於週期時間的脈衝訊號作為輸入訊號,並反映至I/O記憶體的功能
高速計數器輸入 計算高速脈衝訊號的功能。亦可啟動中斷Task

輸出

功能

一般輸出 在I/O更新的時間點,依據I/O記憶體內容輸出的功能
脈衝輸出 以指定的頻率、脈衝數,輸出固定負載比(50%)脈衝訊號的功能
PWM輸出 輸出指定負載比脈衝訊號的功能
原點搜尋功能

以原點搜尋參數指定的模式為基礎,實際執行脈衝輸出的同時,

以原點、近傍原點的輸入訊號為條件,確定機械原點的功能

(將脈衝輸入與脈衝輸出組合使用)

中斷

功能

輸入中斷功能 對應脈衝I/O Block的中斷輸入,或高速計數器輸入執行Task的功能
輸入中斷

當中斷輸入由OFF→ON或ON→OFF變化時,執行中斷Task的功能
直接模式: 當輸入訊號產生變化時,執行中斷Task的功能
計數器模式:以加法計數或減法計數計算輸入訊號的變化,

在計數增加時執行中斷Task的功能(最大響應頻率:3kHz)

高速計數器

中斷

當預先設定的比較條件在高速計數器上成立時,執行中斷Task的功能
目標值一致:與指定的值一致時執行中斷Task的功能
頻帶比較:進入或離開指定值的範圍時執行中斷Task的功能

脈衝I/O Block輸入規格

中斷輸入


項目 直接模式 計數器模式
中斷輸入點數 最多8點
分配繼電器區域 2960CH/2962CH bit00~03
中斷檢測方式 下微分觸發、上微分觸發
中斷TaskNo. No.140~147 (固定)
計數方式 - 加法計數、減法計數(以MSKS指令設定)
計數範圍 - 0001~FFFF Hex (16bit)
(將設定值設為A532~535/A544 ~547CH)
應答頻率 - 單相:3kHz×8點
中斷輸入(計數器模式)的現在值儲存位置 - A536~539 / A548~551

快速響應輸入

項目 規格
快速響應輸入點數 最多8點
快速響應輸入 可使用比週期時間短的30μs為1週期ON訊號進行匯入

高速計數器輸入

項目 内容
高速計數器輸入點數 最大4點(高速計數器0~3)
脈衝輸入方式(計數模式) 加法脈衝輸入 相位差輸入(4倍) 加法/減法脈衝輸入 脈衝+方向輸入
輸入訊號 加法脈衝 A相 加法脈衝 脈衝
- B相 減法脈衝 方向
- Z相 復歸 復歸
響應頻率與高速計數器點數 100kHz 2點×2台 50kHz 2點×2台 100kHz 2點 ×2台 100kHz 2點×2台
數值範圍模式 線性模式、環狀模式
計數值 線性模式時:80000000~7FFFFFFF Hex
00000000~FFFFFFFF Hex (加法脈衝時)
環狀模式時:00000000~環狀設定值
高速計數器現在值儲存位置 高速計數器0:A271 CH (上位)/A270 CH (下位)
高速計數器1:A273 CH (上位)/A272 CH (下位)
高速計數器2:A317 CH (上位)/A316 CH (下位)
高速計數器3:A319 CH (上位)/A318 CH (下位)
每週期在共通處理的時間點進行更新。
若要讀取最新的值,請使用PRV指令。
儲存資料格式:16進制8位數(BIN)
線性模式時:80000000~7FFFFFFF Hex
00000000~FFFFFFFF Hex (加法脈衝時)
環狀模式時:00000000~環狀設定值
控制方式 目標值一致比較 最多登錄48個目標值與中斷TaskNo.
頻帶比較 登錄8個或最多32個上下限值、中斷TaskNo.
計數器復歸方式 ・Z相訊號+軟復歸
高速計數器復歸旗標(A531.00~A531.03)為ON時,藉由Z相訊號的ON進行復歸
・軟復歸
透過高速計數器復歸旗標(A531.00~A531.03)的ON進行復歸
復歸高速計數器之後,可選擇停止或繼續比較。

脈衝I/O Block輸出規格

定位、速度控制功能


項目 規格
脈衝輸出數 最大4點(脈衝輸出 0~3)
輸出模式 連續模式(速度控制用)或單獨模式(位置控制用)

定位(單獨模式)

時的指令

PULS指令+SPED指令
PULS指令+ACC指令
PLS2指令

速度控制(連續模式)

時的指令

SPED指令
ACC指令

回原點(原點搜尋、

原點復歸)的指令

ORG指令
中斷進給的指令 IFEED指令
輸出頻率 1pps~100kpps (1pps單位) 2點×2台
頻率加減速比率 1pps~65,535pps (每4ms)以1pps為單位設定
僅PLS2指令可進行加減速的個別設定

指令執行中的

設定值變更

可變更目標頻率、加減速比率、目標位置。
脈衝輸出方式 CW/CCW、脈衝+方向
輸出脈衝數

相對座標指定: 00000000~7FFFFFFFHex

(加法/減法各方向:2147483647)
絕對座標指定: 80000000~7FFFFFFFHex

(-2147483648~2147483647)

指定脈衝輸出現在值的

相對/絕對座標

以ORG指令進行原點搜尋,或以INI指令變更脈衝輸出現在值時,

將成為原點定義狀態,並自動成為絕對座標。

在原點未定義狀態下則為相對座標。

相對脈衝指定/

絕對脈衝指定

可透過PULS指令或PLS2指令的操作指定。
脈衝輸出現在值為絕對座標(原點定義狀態)時,可指定絕對脈衝。

相對座標(原點未定義狀態)時,不可指定絕對脈衝(會導致指令執行錯誤)。

脈衝輸出現在值

儲存位置

特殊輔助區域
脈衝輸出0:A277 CH (上位4位數)/A276 CH (下位4位數)
脈衝輸出1:A279 CH (上位4位數)/A278 CH (下位4位數)
脈衝輸出2:A323 CH (上位4位數)/A322 CH (下位4位數)
脈衝輸出3:A325 CH (上位4位數)/A324 CH (下位4位數)
在I/O更新的時間點更新。

可變負載比脈衝輸出(PWM)功能

項目 規格
PWM輸出數 最大4點(PWM輸出 0~3)
負載比 0.0~100.0% 以0.1%為單位設定
頻率 0.1Hz~6,553.5Hz (以0.1Hz為單位設定)
或1Hz~32,800Hz (以1Hz為單位設定)
輸出模式 連續模式
指令 PWM指令
