（單位：mm）
XS5/XS6
工業用乙太網路連接器
對應EtherCAT®等乙太網路為基礎的工業用網路
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2024年3月29日
小型（RJ45連接器）

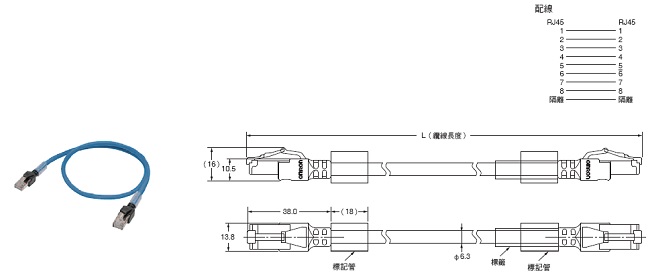

兩側接頭纜線（RJ45／RJ45）
XS6W-6LSZH8SS[][][][]CM-[]型
XS6W-5PUR8SS[][][][]CM-G型
堅固型（RJ45連接器）、防水型（M12連接器）

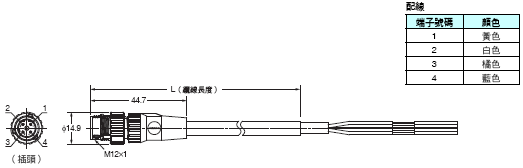

插頭單側接頭纜線（M12 直線）
XS5H-T421-[]M0-K型

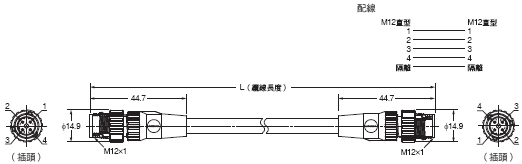

插頭兩側接頭纜線（M12 直線／M12 直線）
XS5W-T421-[]M2-K型
XS5W-T421-[]M2-KR型

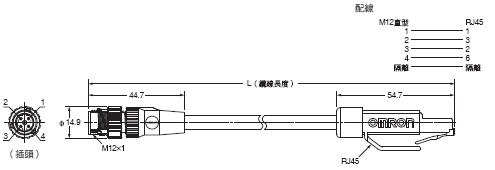

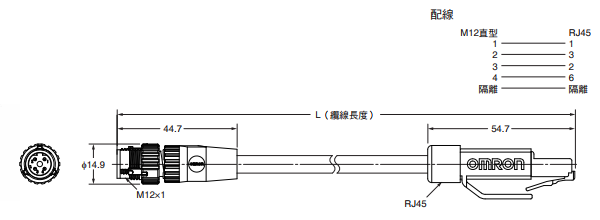

插頭兩側接頭纜線（M12 直線／RJ45）
XS5W-T421-[]MC-K型
XS5W-T421-[]MC-KR型

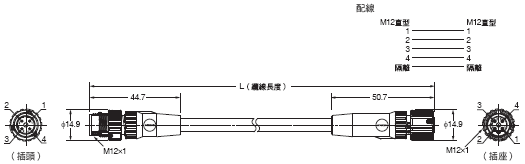

插座／插頭兩側接頭纜線（M12 直線／M12 直線）
XS5W-T421-[]M1-K型
XS5W-T421-[]M1-KR型

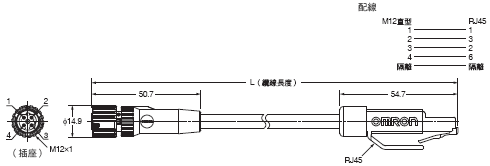

插座／插頭兩側接頭纜線（M12 直線／RJ45）
XS5W-T421-[]ME-K型

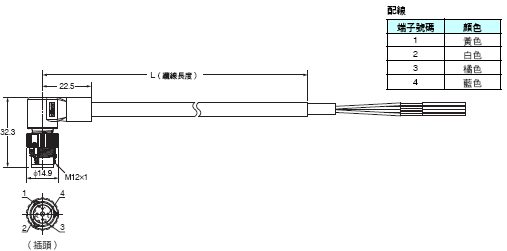

插頭單側接頭纜線（M12 L型）
XS5H-T422-[]M0-K型
插頭兩側接頭纜線（M12 L型／M12 L型）
XS5W-T422-[]M2-K型

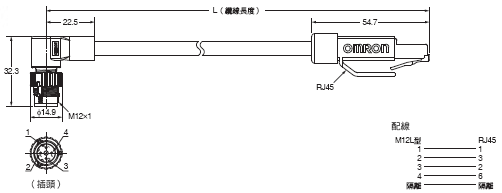

插頭兩側接頭纜線（M12 L型／RJ45型）
XS5W-T422-[]MC-K型

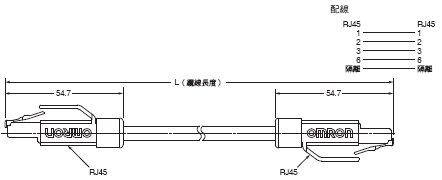

插頭兩側接頭纜線（RJ45型／RJ45型）
XS5W-T421-[]MD-K型
XS5W-T421-[]MD-KR型

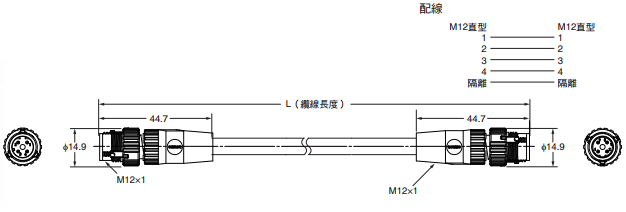

附插頭兩側接頭纜線 （M12 直軸/M12 直軸）
強化隔離纜線規格
XS5W-T421-[]M2-SS型
附插頭兩端接頭纜線 （M12 直軸/RJ45）配線
強化隔離纜線規格
XS5W-T421-[]MC-SS型

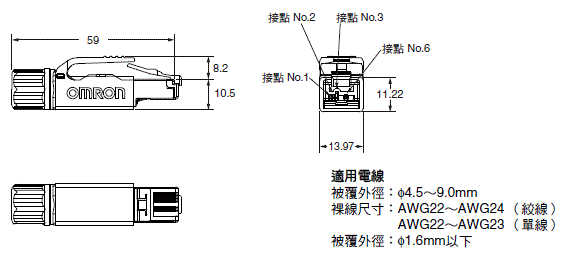

RJ45組裝式連接器
XS6G-T421-1型
適用電線
被覆外徑：φ6.1～6.9mm
裸線尺寸：AWG22～AWG24 （絞線）
AWG22～AWG23 （單線）
被覆外徑：φ1.6mm以下

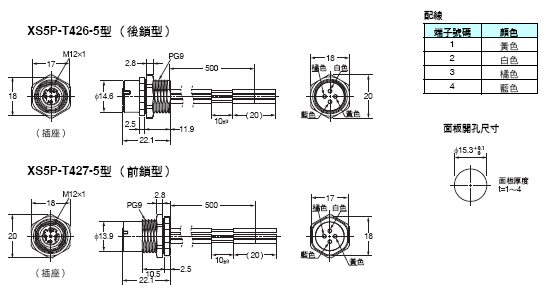

M12面板安裝連接器
XS5P-T42[]-5型
註1. 前鎖／後鎖的面板加工尺寸共通。
註2. 無法決定連接器旋轉方向。

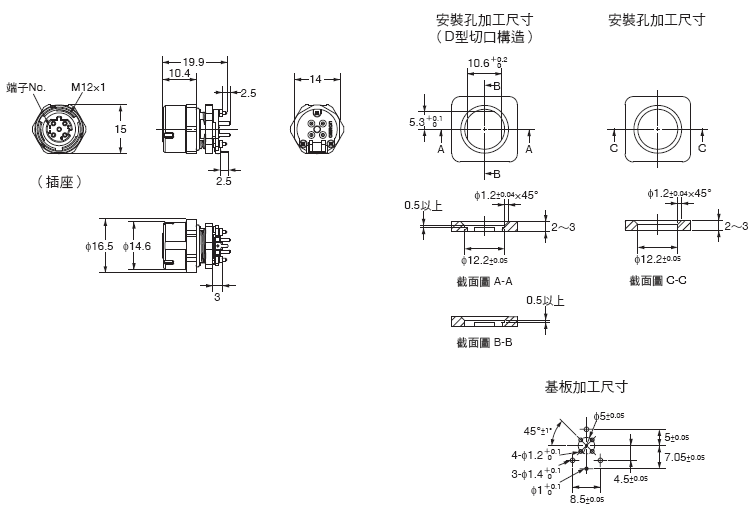

M12面板安裝印刷電路板用直線端子
XS5P-T426-1型
