CJ系列DeviceNet模組
更新日期 2015年8月17日
| 項目 | 規格 | |||
|---|---|---|---|---|
| 通訊協定 | 遵循DeviceNet標準 | |||

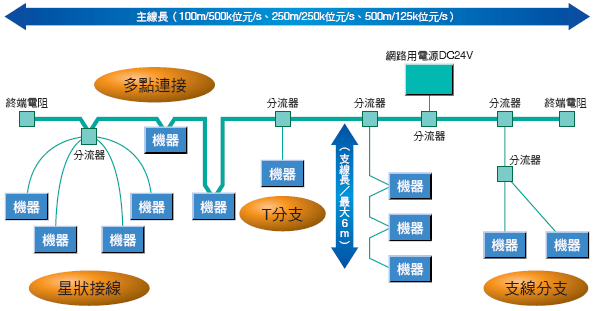

| 連接組態 ＊1 | 可組合多點、T型分支方式(對於主線及支線) | |||
| 通訊速度 | 500k、250k、125k位元/s | |||
| 通訊媒體 | 專用5芯纜線(訊號線2條、電源線2條、屏蔽線1條)
專用4芯扁平排線(訊號線2條、電源線2條) |
|||
| 通訊距離
專用5芯纜線時 |
通訊速度 | 網路最大長度 | 支線長度 | 總支線長度 |
| 500k位元/s | 100m以下 ＊2 | 6m以下 | 39m以下 | |
| 250k位元/s | 250m以下 ＊2 | 6m以下 | 78m以下 | |
| 125k位元/s | 500m以下 ＊2 | 6m以下 | 156m以下 | |
| 通訊距離
使用專用4芯扁平排線時 |
通訊速度 | 網路最大長度 | 支線長度 | 總支線長度 |
| 500k位元/s | 75m以下 | 6m以下 | 35m以下 | |
| 250k位元/s | 150m以下 | 6m以下 | 48m以下 | |
| 125k位元/s | 265m以下 | 6m以下 | 135m以下 | |
| 通訊用電源 | 外部供電DC24V | |||
| 最大節點數 | 64台(包含主站、從站、配置器) | |||
| 項目 | 規格 | |||
|---|---|---|---|---|
| 通訊電源電壓 | DC11～25V ＊1 | |||
| 消耗電流 | 通訊電源：18mA以下/內部迴路電源：290mA以下 | |||
|
最大從站 連接台數 |
遠端輸入輸出、 明確的訊息通訊服務 |
63台 ＊2 | ||
| 最多I/O點數 | 固定分配時 |
主站功能 |
2,048點 | |
|
從站功能 |
32點 | |||
|
使用者定 義配置時 |
使用配置 DM時 |
主站功能 |
16,000點 | |
|
從站功能 |
3,200點 | |||
| 使用配置軟體
Configurator時 |
主站功能 |
32,000點 | ||
|
從站功能 |
4,800點 | |||
| 佔用字元組數 | 固定分配時 |
主站功能 |
輸入64CH、輸出64CH 軟體開關/狀態區域 25CH |
|
|
從站功能 |
輸入1CH、輸出1CH ＊3 | |||
|
使用者定 義配置時 |
使用配置 DM時 |
主站功能 |
輸入500CH、輸出500CH 軟體開關/狀態區域 25CH |
|
|
從站功能 |
輸入100CH、輸出100CH ＊3
軟體開關/狀態區域 25CH |
|||
| 使用配置軟體
Configurator時 |
主站功能 |
輸入500CH×2塊、輸出500CH×2塊
軟體開關/狀態區域 25CH |
||
|
從站功能 |
輸入100CH×1塊、輸出100CH×2塊 ＊3
軟體開關/狀態區域 25CH |
|||
| 訊息通訊 | 最大訊息長度 | 542位元組 ＊4 | ||
| 適用控制器 | CJ/NJ系列控制器 | |||
| 控制器本體可安裝台數 | 固定分配時 | 3台 | ||
| 使用者定義配置時 | 16台 | |||
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) | |||
| 耐振動 |
遵循JIS C0040 10～57Hz 振幅0.075mm、57～150Hz 加速度9.8m/s2 X、Y、Z 各方向80分鐘 (掃描時間8分鐘×掃描次數10次＝合計80分鐘) |
|||
| 耐衝擊 |
遵循JIS C0041 147m/s2 X、Y、Z各方向3次 (繼電器輸出模組為100m/s2) |
|||
| 使用環境溫度 | 0～+55℃ | |||
| 使用環境濕度 | 10～90%RH (不可結露) | |||
| 使用周圍環境 | 不應有腐蝕性氣體 | |||
| 保存環境溫度 | -20～+75℃ (電池除外) | |||
| 重量 | 118g | |||
