規格選型
（單位：mm）
Z / A / X / DZ型 共用附屬品
Z/A/X/DZ型共用附屬品
端子保護蓋、隔板、致動器（另售）
- 特長
- 種類
- 額定/性能
- 外觀尺寸
- 型錄/操作手冊/CAD/軟體
更新日期 2015年8月8日
Z/A/X/DZ型共用
端子保護蓋
AP-A型
焊接端子用
（酚醛樹脂）
註. 有5 個較薄處做為導線
引出口。
AP-B型
螺絲端子用
（酚醛樹脂）
註. 有6個較薄處做為導線
引出口。
AP1-A型
焊接端子用
（金屬沖壓成形）
註. 有開5個孔洞做為導線引出口。
AP1-B型
螺絲端子用
（金屬沖壓成形）
註. 有開6個孔洞做為導線
引出口。
AP-Z型
焊接端子、螺絲端子共用
（聚氯乙烯）
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。（AP-Z型為±0.8mm）

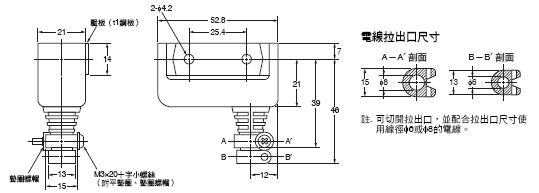

隔板
註1. 在左列外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 隔板的材質為EAVTC （Epoxy Alkyd/Varnish Tetron Cloth），且耐熱溫度為130℃。
Z/X/DZ型共用
註. 各型號皆僅為致動器，不含開關部分，敬請留意。

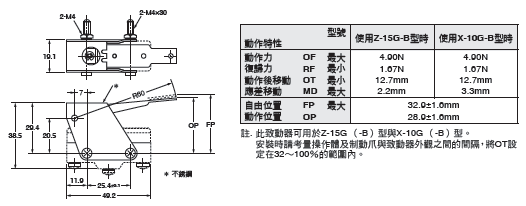

鉸鏈手柄型
XAA-1型

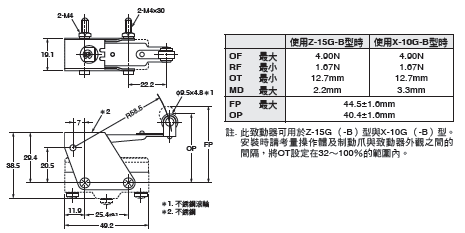

鉸鏈滾輪手柄型
ZAA-2型

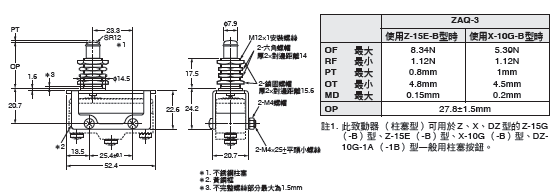

面板安裝式柱塞型（短）
ZAQ-3型

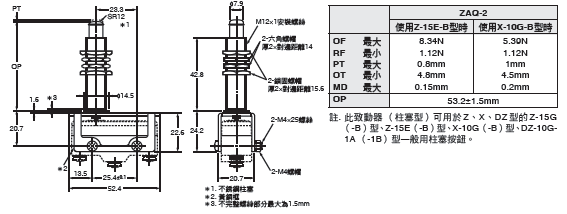

面板安裝式柱塞型（中）
ZAQ-2型

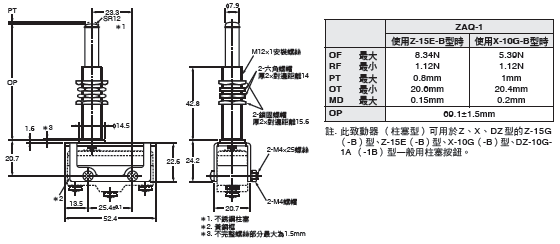

面板安裝式柱塞型（長）
ZAQ-1型

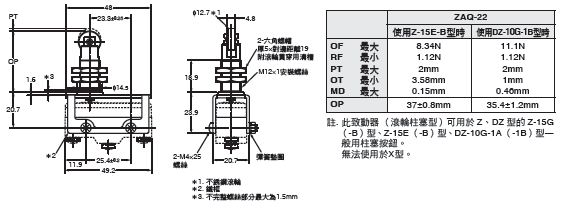

面板安裝式滾輪柱塞型
ZAQ-22型
註. 在上述外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
更新日期 2015年8月8日
