D4SL-N, D4SL-NSK10-LK[]

小型電磁鎖安全門開關/滑動鑰匙單元

D4SL-N, D4SL-NSK10-LK[]

6接點電磁鎖安全門開關世界最小尺寸

兼具小型與易用性實現各種裝置的安全性

電磁閥電流0.2A

*6接點型為0.26A

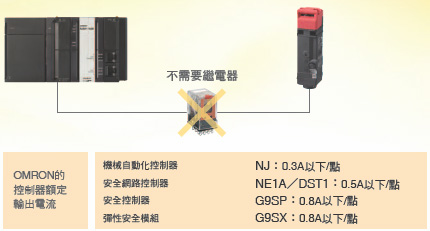

     實現電磁鎖用的電磁閥電流,在4接點、5接點型為0.2A,在6接點型為0.26A。

     可不使用繼電器而直接連接控制器,降低成本並減少使用空間。

D4SL-N, D4SL-NSK10-LK[] 特長 2

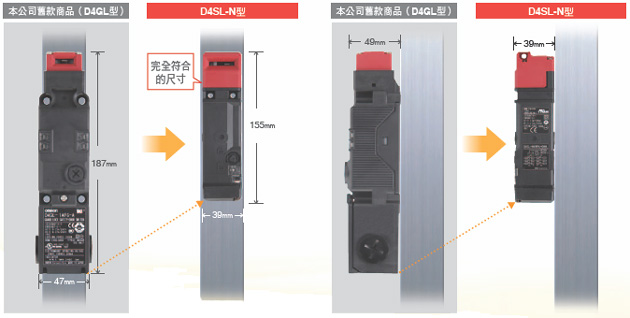

容易安裝至狹窄空間的小型薄型產品

  相較於本公司舊款商品,與端子台型的體積比:約28%,與接頭型的體積比:約38%,實現小型化目標。
  大幅提升易用性。[]40mm的鋁框,安裝時不會突出。
  可安裝於鋁[]40框
3125_fe_2
註.D4GL型預訂於2015年結束生產。

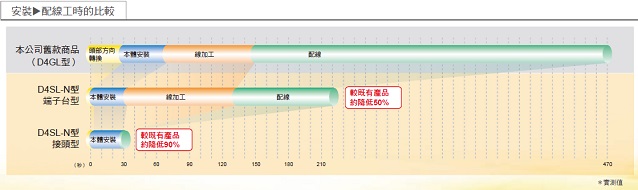

大幅降低安裝工時、配線工時

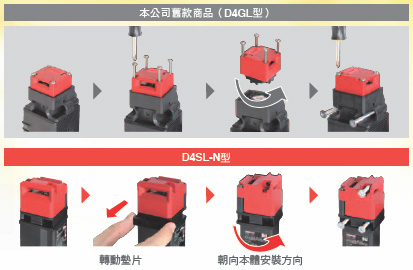

可簡單進行頭部方向的轉換

  過去使用橫向安裝時,若要轉換頭部方向,必須先拆卸頭部,然後再次安裝,但使用D4SL-N型,只要用手指轉動頭部墊片即可轉換方向,幅縮短作業時間。

D4SL-N, D4SL-NSK10-LK[] 特長 5

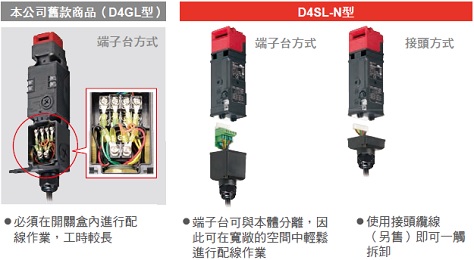

可選擇兩種配線方式, 安裝與維修皆很容易

  D4SL-N型包含接頭方式與獨立端子台方式兩種類型。
  上述兩種類型皆可一觸拆卸本體與配線,因此可大幅提高安裝時的便利性以及維修時的作業效率。

3125_fe_4

3125_fe_5

令人安心的操作鑰匙插入性與堅固性

鎖定的強度達到1300N

  小型、薄型並且實現高達1300N的鎖定強度。
  相較於本公司舊款商品(D4GL),強化程度達30%,可安心使用於需要優異開關強度的各種用途。

OMRON的電磁鎖定
安全門開關產品
3125_fe_6

令人安心的優異操作鑰匙插入性

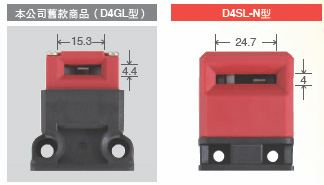

寬廣的插入口以及寬廣的導引口

  D4SL-N型藉由寬廣的插入口與寬廣的導引口消除產品鬆動的情況。
3125_fe_7

3點安裝以確實固定(橫向安裝時)

  插入口的上下皆以螺絲固定,可避免開關本體位移。
3125_fe_8

強度與耐用性皆極佳的金屬式樣

可選擇設定金屬頂部(5接點規格/6接點規格)

  使用金屬頂部(選購品)可降低插入時的鬆弛晃動而造成摩擦與損壞的問題。
3125_fe_9

標準設定金屬釋放鍵(僅一般類型)

  十字式樣的釋放鍵在工具接觸到的操作部位採用金屬,可提升對於維修時反覆操作的耐用性。
3125_fe_10
