NX-ID / IA / OD / OC / MD

NX系列 數位輸入/輸出/輸出入混合模組

NX-ID / IA / OD / OC / MD

備有從可進行高速同步控制的高速類型到泛用類型的豐富產品線之數位輸入模組、數位輸出模組及數位輸出入混合模組

相關資訊

更新日期 2023年6月2日

共通一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)
使用環境 使用環境溫度 0～55℃
使用環境濕度 10～95%RH(不可結露、不結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25～+70℃(不可結露、不結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下：符合IEC 61010-2-201
抗干擾性 符合IEC61000-4-4規範、2kV (電源線)
過電壓類別
(Over-voltage Category)		 類別II：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動*1 符合IEC60068-2-6規範
5～8.4Hz、振幅3.5mm、
8.4～150Hz　加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘x掃描次數10次 = 總計100分鐘)
耐衝擊*1 符合IEC60068-2-27規範、147m/s2 X、Y、Z各方向3次
適合規格*2 cULus Listed UL508、ANSI/ISA 12.12.01、EC：EN61131-2、C-Tick、
已註冊韓國電波法、NK、LR
＊1. 關於繼電器輸出模組，請參照個別的規格一覽表。
＊2. 有關各型號的最新適合規格，請參考本公司官網（www.omron.com.tw），或洽詢本公司業務人員。

個別規格

DC輸入模組(免螺絲式接線端子、12mm寬度)

NX-ID3317型

模組名稱 DC輸入模組 型號 NX-ID3317
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
[TS]指示器、
輸入顯示指示器
3185_sp_1
內部I/O通用 NPN
額定輸入電壓 DC12～24V(DC9～28.8V)
輸入電流 6mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC9V以上/3mA以上(IOV和各訊號之間)
OFF電壓/OFF電流 DC2V以下/1mA以下(IOV和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV：0.1A/端子以下、
IOG：0.1A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 無耗電
重量 65g以下

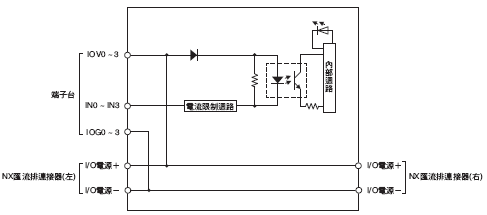

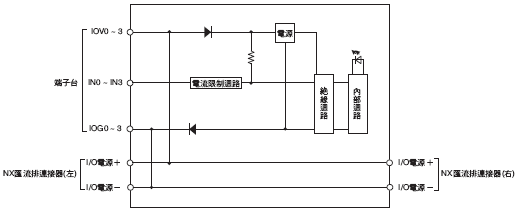

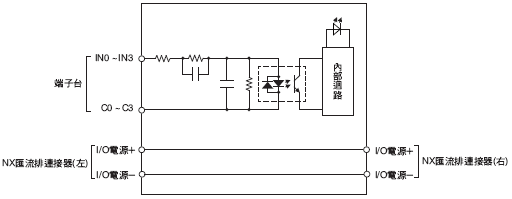

迴路構成
3185_sp_2
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

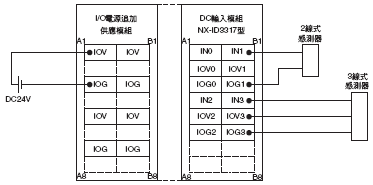

端子接線圖
3185_sp_3
斷線/短路檢測功能 無 保護功能 無

NX-ID3343型

模組名稱 DC輸入模組 型號 NX-ID3343
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
[TS]指示器、
輸入顯示指示器
3185_sp_4
內部I/O通用 NPN
額定輸入電壓 DC24V(DC15～28.8V)
輸入電流 3.5mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOV和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOV和各訊號之間)
ON/OFF應答時間 100ns以下/100ns以下
輸入濾波時間

無濾波器、1μs、2μs、4μs、8μs

(工廠出廠設定值)、16μs、32μs、64μs、

128μs、256μs
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩmin.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV：0.1A/端子以下、
IOG：0.1A/端子以下
NX模組耗電量 0.55W以下 I/O電源電流消耗 30mA以下
重量 65g以下

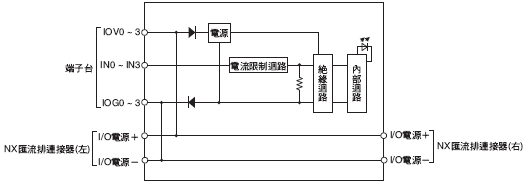

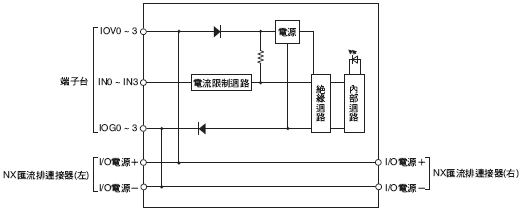

迴路構成
3185_sp_5
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

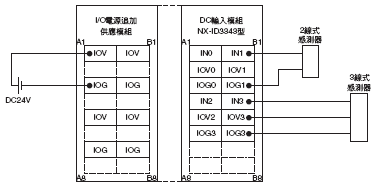

端子接線圖
3185_sp_6
斷線/短路檢測功能 無 保護功能 無

NX-ID3344型

模組名稱 DC輸入模組 型號 NX-ID3344
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 變更時間輸入方式
LED顯示

[TS] 指示器、

輸入顯示指示器

3185_sp_7
內部I/O通用 NPN
額定輸入電壓 DC24V(DC15∼28.8V)
輸入電流 3.5mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOV和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOV和各訊號之間)
ON/OFF應答時間 100ns以下/100ns以下
輸入濾波時間 無濾波器
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV： 0.1A/端子以下、
IOG： 0.1A/端子以下
NX模組耗電量 0.55W以下 I/O電源電流消耗 30mA以下
重量 65g以下
迴路構成
3185_sp_8
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

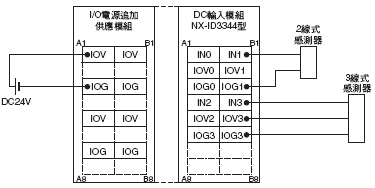

端子接線圖
3185_sp_9
斷線/短路檢測功能 無 保護功能 無

NX-ID3417型

模組名稱 DC輸入模組 型號 NX-ID3417
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
[TS]指示器、
輸入顯示指示器
3185_sp_10
內部I/O通用 PNP
額定輸入電壓 DC12～24V(DC9～28.8V)
輸入電流 6mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC9V以上/3mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC2V以下/1mA以下(IOG和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV：0.1A/端子以下、
IOG：0.1A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 無耗電
重量 65g以下

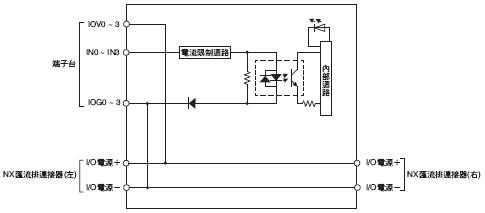

迴路構成
3185_sp_11
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3185_sp_12
斷線/短路檢測功能 無 保護功能 無

NX-ID3443型

模組名稱 DC輸入模組 型號 NX-ID3443
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_13
内部I/O通用 PNP
額定輸入電壓 DC24V(DC15～28.8V)
輸入電壓 3.5mA TYP.( DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOG和各訊號之間)
ON/OFF應答時間 100ns以下/100ns以下
輸入濾波時間 無濾波器、1μs、2μs、4μs、8μs
(工廠出廠設定值)、16μs、32μs、
64μs、128μs、256μs
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量
電力		 0.55W以下 I/O電源電流消耗 30mA以下
重量 65g以下

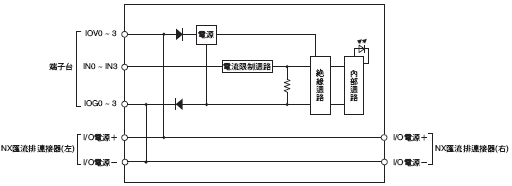

迴路構成
3185_sp_14
安裝方向和限制 安裝方向：可朝六種方向
限制：無

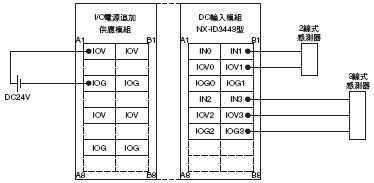

端子接線圖
3185_sp_15
斷線/短路檢測功能 無 保護功能 無

NX-ID3444型

模組名稱 DC輸入模組 型號 NX-ID3444
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 變更時間輸入方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_16


 内部I/O通用 PNP
額定輸入電壓 DC24V(DC15～28.8V)
輸入電壓 3.5mA TYP.( DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOG和各訊號之間)
ON/OFF應答時間 100ns以下/100ns以下
輸入濾波時間 無濾波器
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOV: 0.1A/端子以下、
IOG: 0.1A/端子以下
NX模組耗電量
電力		 0.55W以下 I/O電源電流消耗 30mA以下
重量 65g以下
迴路構成
3185_sp_17
安裝方向和限制 安裝方向：可朝六種方向
限制：無

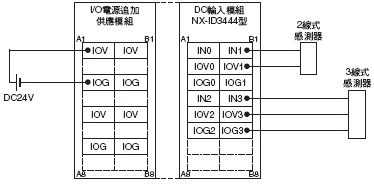

端子接線圖
3185_sp_18
斷線/短路檢測功能 無 保護功能 無

NX-ID4342型

模組名稱 DC輸入模組 型號 NX-ID4342
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_19
内部I/O通用 NPN
額定輸入電壓 DC24V(DC15～28.8V)
輸入電壓 3.5mA TYP.( DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOG和各訊號之間)
ON/OFF應答時間 20ns以下/400ns以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms
(工廠出廠設定值)、2ms、4ms、
8ms、16ms、32ms、64ms、
128ms、256ms
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG: 0.1A/端子以下
NX模組耗電量
電力		 0.50W以下 I/O電源電流消耗 無耗電
重量 65g以下

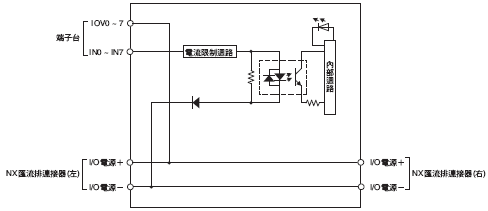

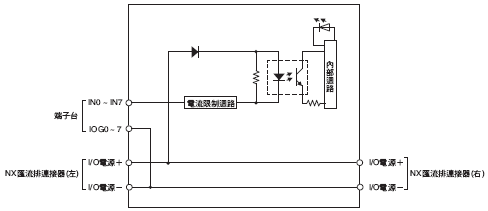

迴路構成
3185_sp_20
安裝方向和限制 安裝方向：可朝六種方向
限制：無

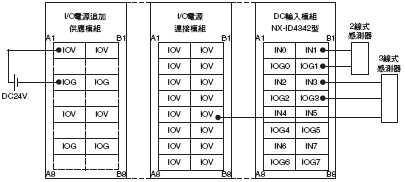

端子接線圖
3185_sp_21
斷線/短路檢測功能 無 保護功能 無

NX-ID4442型

模組名稱 DC輸入模組 型號 NX-ID4442
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_22
内部I/O通用 NPN
額定輸入電壓 DC24V(DC15～28.8V)
輸入電壓 3.5mA TYP.( DC24V)、定電流
ON電壓/ON電流 DC15V以上/3mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(IOG和各訊號之間)
ON/OFF應答時間 20ns以下/400ns以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms
(工廠出廠設定值)、2ms、4ms、
8ms、16ms、32ms、64ms、
128ms、256ms
外觀尺寸 12(W) ×100(H) ×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100VDC)		 耐電壓 若隔離電路之間使用AC510V、
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 IOG: 0.1A/端子以下
NX模組耗電量
電力		 0.50W以下 I/O電源電流消耗 無耗電
重量 65g以下
迴路構成
3185_sp_23
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

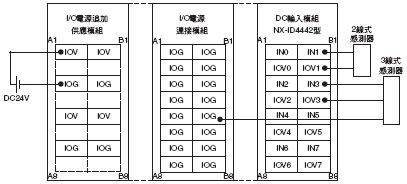

端子接線圖
3185_sp_24
斷線/短路檢測功能 無 保護功能 無

NX-ID5342型

模組名稱 DC輸入模組 型號 NX-ID5342
點數 16點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_25


 內部I/O通用 NPN
額定輸入電壓 DC24V (DC15 ~ 28.8V)
輸入電流 2.5mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC15V以上/2mA以上(IOV和各訊號之間)
OFF電壓/OFF電流 DC5V以下/0.5mA以下(IOV和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.55W以下 I/O電源電流消耗 無耗電
重量 65g以下

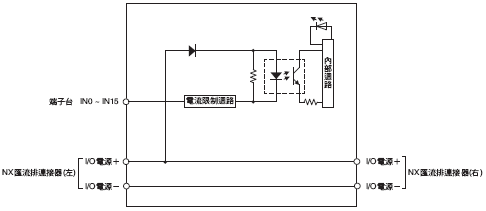

迴路構成
3185_sp_26
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3185_sp_27
斷線/短路檢測功能 無 保護功能 無

NX-ID5442型

模組名稱 DC輸入模組 型號 NX-ID5442
點數 16點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_28
內部I/O通用 PNP
額定輸入電壓 DC24V (DC15 ~ 28.8V)
輸入電流 2.5mA TYP. (DC24V)、定電流
ON電壓/ON電流 DC15V以上/2mA以上(IOG和各訊號之間)
OFF電壓/OFF電流 DC5V以下/0.5mA以下(IOG和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX匯流排供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.55W以下 I/O電源電流消耗 無耗電
重量 65g以下

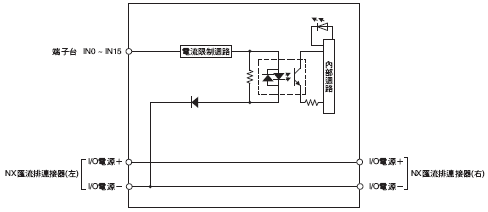

迴路構成
3185_sp_29
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

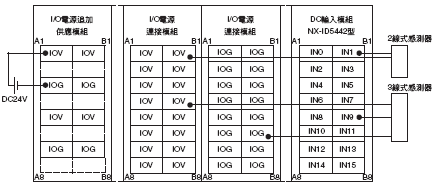

端子接線圖
3185_sp_30
斷線/短路檢測功能 無 保護功能 無

DC輸入模組(M3螺絲端子台、30mm寬度)

NX-ID5142-1型

模組名稱 DC輸入模組 型號 NX-ID5142-1
點數 16點 外部連接端子 M3螺絲端子台(18端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、輸入顯示指示器

3185_sp_12_1

內部I/O通用
NPN/PNP共用
額定輸入電壓 DC24V(DC15～28.8V)
輸入電流 7mA TYP. (DC24V)
ON電壓/ON電流 DC15V以上/3mA以上(COM和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(COM和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.55W以下 I/O電源電流消耗 無耗電
重量 125g以下

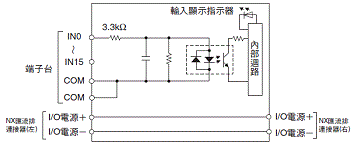

迴路構成 3185_sp_44

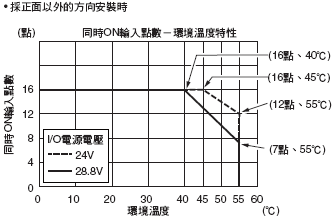

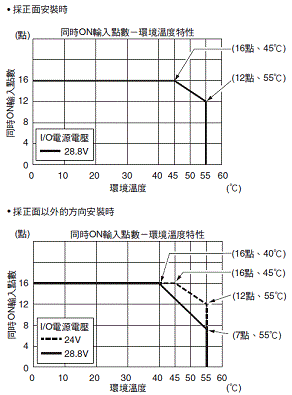

安裝方向和限制

安裝方向：可朝六種方向安裝
限制：如下

3185_sp_45

端子接線圖


3185_sp_46


• 輸入電源的極性無特別規定+或-極。

斷線/短路檢測功能 無 保護功能 無

DC輸入模組(MIL接頭、30mm寬度)

NX-ID5142-5型

模組名稱 DC輸入模組 型號 NX-ID5142-5
點數 16點 外部連接端子 MIL接頭(20端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_31
內部I/O通用 NPN/PNP共用
額定輸入電壓 DC24V (DC15 ~ 28.8V)
輸入電流 7mA TYP. (DC24V)
ON電壓/ON電流 DC15V以上/3mA以上(COM和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(COM和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.55W以下 I/O電源電流消耗 無耗電
重量 85g以下

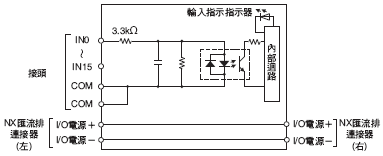

迴路構成
3185_sp_32

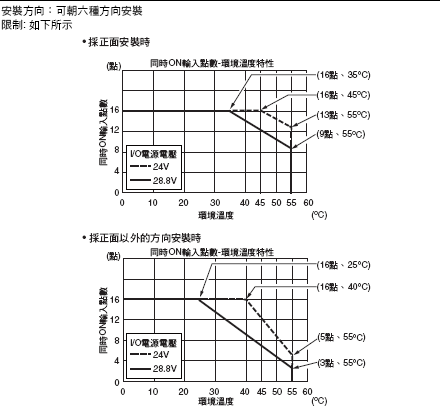

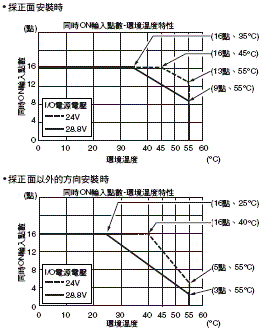

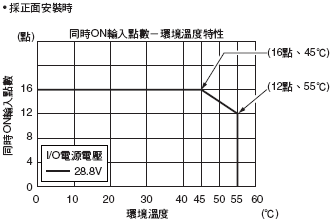

安裝方向和限制 安裝方向：可朝六種方向安裝
限制：如下所示
3185_sp_33
3185_sp_34
端子接線圖
3185_sp_35
• 輸入電源的極性可為+或-。
• 3與4 (COM1)請務必於兩端子配線。此外，極性應保持相同。
斷線/短路檢測功能 無 保護功能 無

NX-ID6142-5型

模組名稱 DC輸入模組 型號 NX-ID6142-5
點數 32點 外部連接端子 MIL接頭(40端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_36
內部I/O通用 NPN/PNP共用
額定輸入電壓 DC24V (DC19 ~ 28.8V)
輸入電流 4.1mA TYP. (DC24V)
ON電壓/ON電流 DC19V以上/3mA以上(COM和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(COM和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.60W以下 I/O電源電流消耗 無耗電
重量 90g以下
迴路構成
3185_sp_37

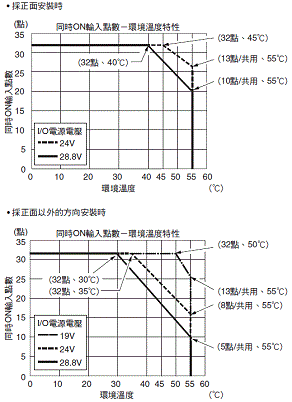

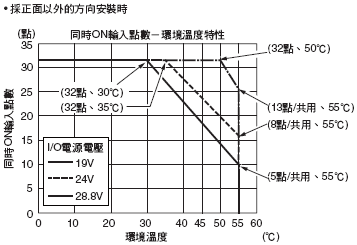

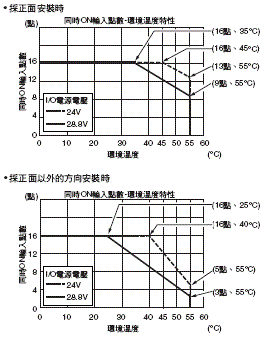

安裝方向和限制 安裝方向：可朝六種方向安裝

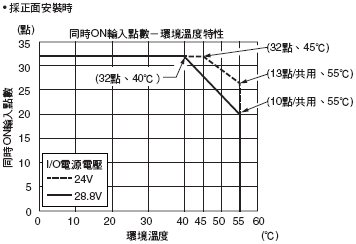

限制：如下所示
3185_sp_38
3185_sp_39
端子接線圖
3185_sp_40
• 輸入電源的極性可為+或-。
• 23與24 (COM0)請務必於兩端子配線。此外，極性應保持相同。
• 3與4 (COM1)請務必於兩端子配線。此外，極性應保持相同。
斷線/短路檢測功能 無 保護功能 無

DC輸入模組(富士通接頭、30mm寬度)

NX-ID6142-6型

模組名稱 DC輸入模組 型號 NX-ID6142-6
點數 32點 外部連接端子 富士通接頭(40端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示

[TS]指示器、輸入顯示指示器

3185_sp_15_1

內部I/O通用 NPN/PNP共用
額定輸入電壓 DC24V (DC19 ~ 28.8V)
輸入電流 4.1mA TYP. (DC24V)
ON電壓/ON電流 DC19V以上/3mA以上(COM和各訊號之間)
OFF電壓/OFF電流 DC5V以下/1mA以下(COM和各訊號之間)
ON/OFF應答時間 20μs以下/400μs以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠出廠設定值)、2ms、4ms、8ms、16ms、32ms、64ms、128ms、256ms
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.55W以下 I/O電源電流消耗 無耗電
重量 90g以下

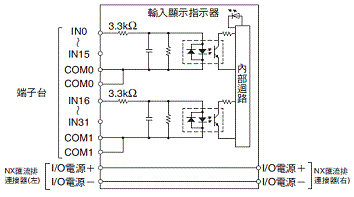

迴路構成 3185_sp_47
安裝方向和限制

安裝方向：可朝六種方向安裝
限制：如下

3185_sp_48

端子接線圖

3185_sp_49


• 輸入電源的極性可為+或-。
• A9與A18(COM0)請務必於兩端子配線。請配置相同極性。
• B9與B18(COM1)請務必於兩端子配線。請配置相同極性。
斷線/短路檢測功能 無 保護功能 無

AC輸入模組(免螺絲式接線端子、12mm寬度)

NX-IA3117型

模組名稱 AC輸入模組 型號 NX-IA3117
點數 4點獨立接點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉刷新方式
LED顯示

[TS]指示器、

輸入顯示指示器

3185_sp_41
內部I/O通用 無極性
額定輸入電壓 AC200～240V、
50/60Hz(AC170～264V、±3Hz)
輸入電流 9mA TYP.(AC200V、50Hz)
11mA TYP.(AC200V、60Hz)
ON電壓/ON電流 AC120V以上/4mA以上
OFF電壓/OFF電流 AC40V以下/2mA以下
ON/OFF應答時間 10ms以下/40ms以下
輸入濾波時間 無濾波器、0.25ms、0.5ms、1ms (工廠
出廠設定值)、2ms、4ms、8ms、
16ms、32ms、64ms、128ms、256ms
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 各AC輸入迴路之間：
20MΩ min. (at 500 VDC)
所有外部端子和接地功能端子之間：
20MΩ min. (at 500 VDC)
所有外部端子和內部迴路之間：
20MΩ min. (at 500 VDC)
內部迴路和接地功能端子之間：
20MΩ min. (at 100 VDC)		 耐電壓 各AC輸入迴路之間：
AC3700V，1分鐘的漏電流在5mA以下
所有外部端子和接地功能端子之間：
AC2300V，1分鐘的漏電流在5mA以下
所有外部端子和內部迴路之間：
AC2300V，1分鐘的漏電流在5mA以下
內部迴路和接地功能端子之間：
AC510V，1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.50W以下 I/O電源電流消耗 無耗電
重量 60g以下
迴路構成
3185_sp_42
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3185_sp_43
斷線/短路檢測功能 無 保護功能 無

電晶體輸出模組(免螺絲式接線端子、寬度12mm)

NX-OD2154型

模組名稱 電晶體輸出模組 型號 NX-OD2154
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 時刻指定輸出方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_1_2
内部I/O通用 NPN
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、1A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 300ns以下/300ns以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下、
IOG: 0.5A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 30mA以下
重量 70g以下

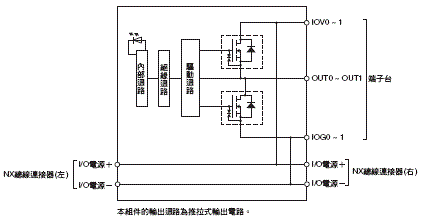

迴路構成
3186_sp_2
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

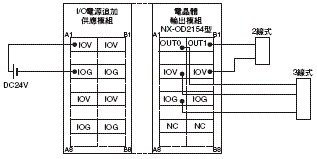

端子接線圖
3186_sp_3
斷線/短路檢測功能 無 保護功能 無

NX-OD2258型

模組名稱 電晶體輸出模組 型號 NX-OD2258
點數 2點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 時刻指定輸出方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_2_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、1A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 300ns以下/300ns以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下、
IOG: 0.5A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 40mA以下
重量 70g以下

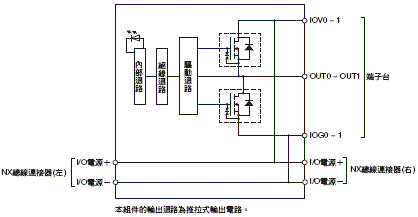

迴路構成
3186_sp_5
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

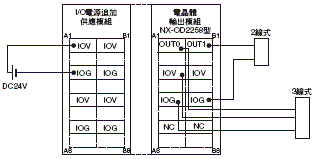

端子接線圖
3186_sp_6
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能

NX-OD3121型

模組名稱 電晶體輸出模組 型號 NX-OD3121
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_3_2
内部I/O通用 NPN
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/1pin以下、
IOG: 0.5A/1pin以下
NX模組耗電量 0.55W以下 I/O電源電流消耗 10mA以下
重量 70g以下

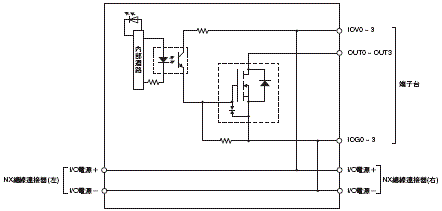

迴路構成
3186_sp_8
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

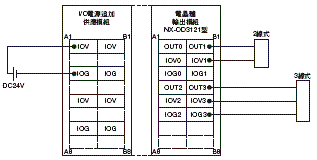

端子接線圖
3186_sp_9
斷線/短路檢測功能 無 保護功能 無

NX-OD3153型

模組名稱 電晶體輸出模組 型號 NX-OD3153
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_4_2
内部I/O通用 NPN
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 300ns以下/300ns以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下、
IOG: 0.5A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 30mA以下
重量 70g以下
迴路構成
3186_sp_11
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

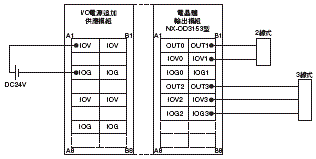

端子接線圖
3186_sp_12
斷線/短路檢測功能 無 保護功能 無

NX-OD3256型

模組名稱 電晶體輸出模組 型號 NX-OD3256
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_5_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.5ms以下/1.0ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下、
IOG: 0.5A/端子以下
NX模組耗電量 0.55W以下 I/O電源電流消耗 20mA以下
重量 70g以下

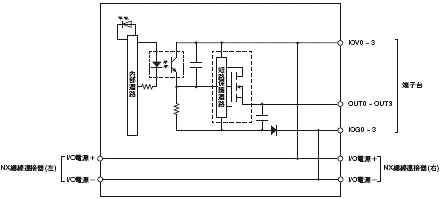

迴路構成
3186_sp_14
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

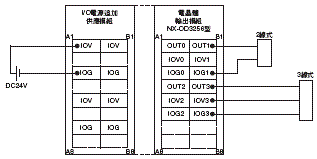

端子接線圖
3186_sp_15
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能

NX-OD3257型

模組名稱 電晶體輸出模組 型號 NX-OD3257
點數 4點 外部連接端子 免螺絲式接線端子(12端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_6_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 300ns以下/300ns以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 數位絕緣體絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下、
IOG: 0.5A/端子以下
NX模組耗電量 0.50W以下 I/O電源電流消耗 40mA以下
重量 70g以下

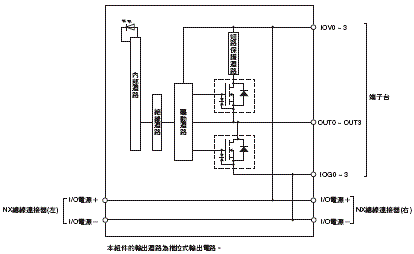

迴路構成
3186_sp_17
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

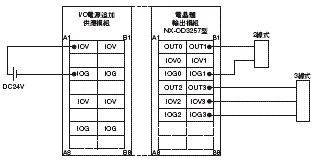

端子接線圖
3186_sp_18
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能


NX-OD3268型

模組名稱 電晶體輸出模組 型號 NX-OD3268
點數 4點 外部連接端子 免螺絲式接線端子(16端子)
I/O 更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] 指示器、輸出顯示指示器
  3185_sp_7_2
內部I/O 通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15 ~ 28.8V
最大負載電流 2A/點、8A/NX 模組
最大突波電流 4.0A/ 點、10ms以下
漏電流 0.1mA
殘留電壓 1.5V 以下
ON/OFF應答時間 0.5ms 以下/1.0ms 以下
外觀尺寸 12 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min. (at 100 VDC) 耐電壓 若隔離電路之間使用AC510V， 1分鐘的漏電流在5mA以下
I/O 電源供電方式 外部供電 I/O 電源端子電流容量 IOV：2A/端子以下　IOG：2A/端子以下COM(+V)：4A/ 端子以下、0V：4A/端子以下
NX模組耗電量 0.50W 以下 I/O 電源電流消耗 20mA 以下
重量 70g以下

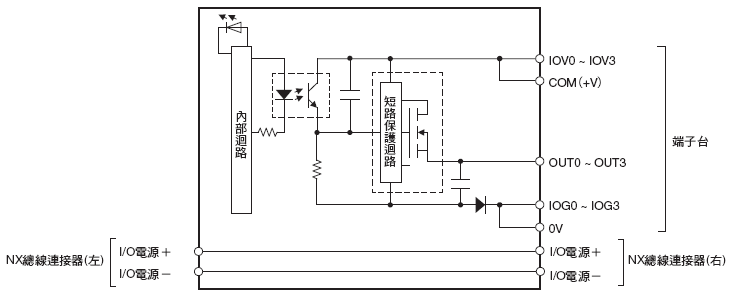

迴路構成 3186_sp_50
安裝方向和限制 安裝方向：可朝六種方向
安裝限制：無
端子接線圖 3186_sp_51
• 0V有2端子，請務必於兩端子配線。
• COM（+V）有2端子，請務必於兩端子配線。
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能



NX-OD4121型

模組名稱 電晶體輸出模組 型號 NX-OD4121
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_8_2
内部I/O通用 NPN
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2～28.8V
最大負載電流 0.5A/點、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下
NX模組耗電量 0.55W以下 I/O電源電流消耗 10mA以下
重量 70g以下

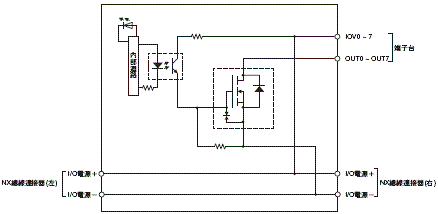

迴路構成
3186_sp_20
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

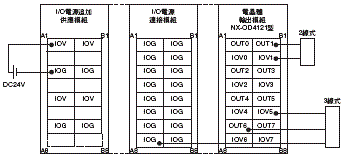

端子接線圖
3186_sp_21
斷線/短路檢測功能 無 保護功能 無

NX-OD4256型

模組名稱 電晶體輸出模組 型號 NX-OD4256
點數 8點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_9_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.5ms以下/1.0ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 IOV: 0.5A/端子以下
NX模組耗電量 0.65W以下 I/O電源電流消耗 30mA以下
重量 70g以下

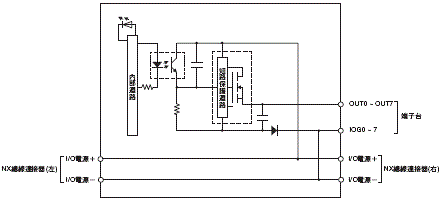

迴路構成
3186_sp_23
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

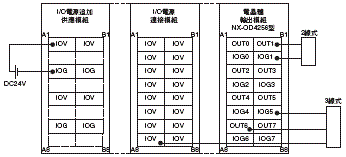

端子接線圖
3186_sp_24
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能

NX-OD5121型

模組名稱 電晶體輸出模組 型號 NX-OD5121
點數 16點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_10_2
内部I/O通用 NPN
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2～28.8V
最大負載電流 0.5A/點、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.65W以下 I/O電源電流消耗 20mA以下
重量 70g以下

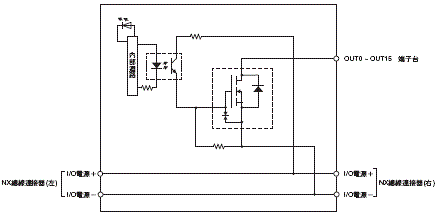

迴路構成
3186_sp_26
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

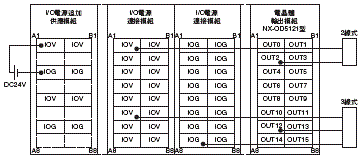

端子接線圖
3186_sp_27
斷線/短路檢測功能 無 保護功能 無

NX-OD5256型

模組名稱 電晶體輸出模組 型號 NX-OD5256
點數 16點 外部連接端子 免螺絲式接線端子(16端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示
［TS］指示器、輸出顯示指示器
3185_sp_11_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC15～28.8V
最大負載電流 0.5A/點、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.5ms以下/1.0ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 從NX總線供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.70W以下 I/O電源電流消耗 40mA以下
重量 70g以下

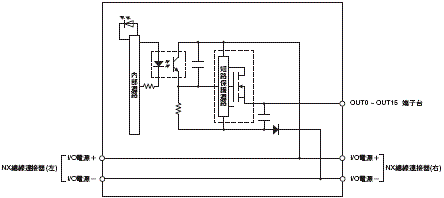

迴路構成
3186_sp_29
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3186_sp_30
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能

電晶體輸出模組(M3螺絲端子台、寬度30mm)

NX-OD5121-1型

模組名稱 電晶體輸出模組 型號 NX-OD5121-1
點數 16點 外部連接端子 M3螺絲端子台(18端子)
I/O 更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] 指示器、輸出顯示指示器
  3185_sp_12_2
內部I/O 通用 NPN
額定電壓 DC12 ~ 24V
使用負載電壓範圍 DC10.2 ~ 28.8V
最大負載電流 0.5A/ 點、5A/NX模組
最大突波電流 4.0A/ 點、10ms以下
漏電流 0.1mA 以下
殘留電壓 1.5V 以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O 電源供電方式 外部供電 I/O 電源端子電流容量 無I/O電源端子
NX模組耗電量 0.60W以下 I/O 電源電流消耗 30mA以下
重量 125g以下

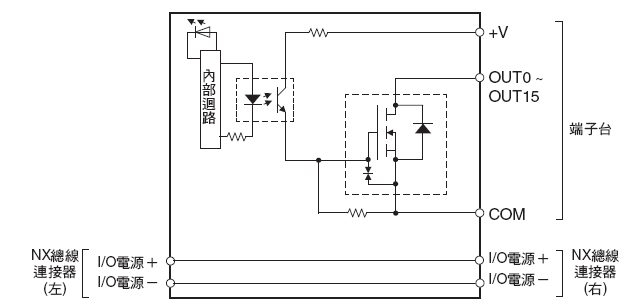

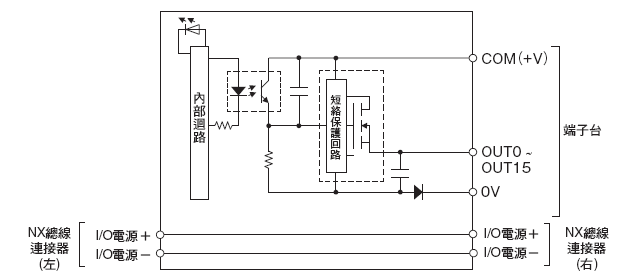

迴路構成 3186_sp_53
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖 3186_sp_54
斷線/短路檢測功能 無 保護功能 無

NX-OD5256-1型
模組名稱 電晶體輸出模組 型號 NX-OD5256-1
點數 16點 外部連接端子 M3螺絲端子台(18端子)
I/O 更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] 指示器、輸出顯示指示器
  3185_sp_13_2
內部I/O 通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC20.4 ~ 28.8V
最大負載電流 0.5A/ 點、5A/NX模組
最大突波電流 4.0A/ 點、10ms以下
漏電流 0.1mA 以下
殘留電壓 1.5V 以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O 電源供電方式 外部供電 I/O 電源端子電流容量 無I/O電源端子
NX模組耗電量 0.65W以下 I/O 電源電流消耗 30mA以下
重量 125g以下
迴路構成 3186_sp_56
安裝方向和限制 安裝方向：可朝六種方向安裝

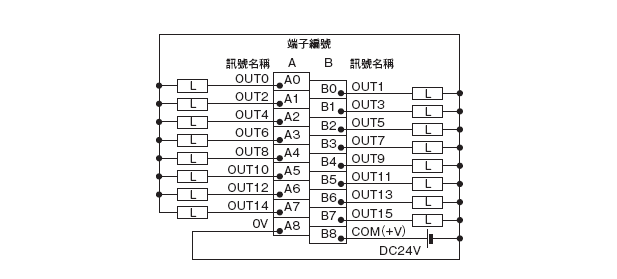

限制：無
端子接線圖 3186_sp_57
斷線/短路檢測功能 無 保護功能 無

NX-OD5121-5型

模組名稱 電晶體輸出模組 型號 NX-OD5121-5
點數 16點 外部連接端子 MIL接頭(20端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_14_2
内部I/O通用 NPN
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 30(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.60W以下 I/O電源電流消耗 30mA以下
重量 80g以下

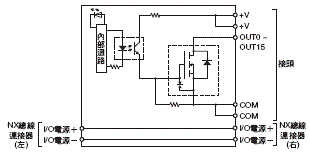

迴路構成
3186_sp_32
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

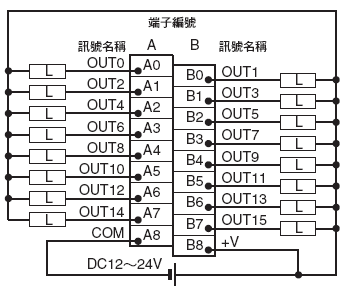

端子接線圖
3186_sp_33
• 3與4 (COM)請務必於兩端子配線。
• 1與2 (+V)請務必於兩端子配線。
斷線/短路檢測功能 無 保護功能 無


NX-OD5256-5型

模組名稱 電晶體輸出模組 型號 NX-OD5256-5
點數 16點 外部連接端子 MIL接頭(20端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_15_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC20.4～28.8V
最大負載電流 0.5A/點、2A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.5ms以下/1.0ms以下
外觀尺寸 30(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.70W以下 I/O電源電流消耗 40mA以下
重量 85g以下

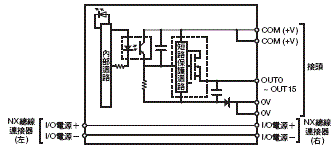

迴路構成
3186_sp_35
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3186_sp_36
• 1與2 (COM (+V) )請務必於兩端子配線。
• 3與4 (0V)請務必於兩端子配線。
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能


NX-OD6121-5型

模組名稱 電晶體輸出模組 型號 NX-OD6121-5
點數 32點 外部連接端子 MIL接頭(40端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_16_2
内部I/O通用 NPN
額定電壓 DC12~24V
使用負載電壓範圍 DC10.2～28.8V
最大負載電流 0.5A/點、2A/共用、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 30(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.80W以下 I/O電源電流消耗 50mA以下
重量 90g以下

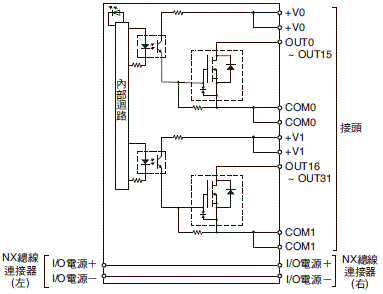

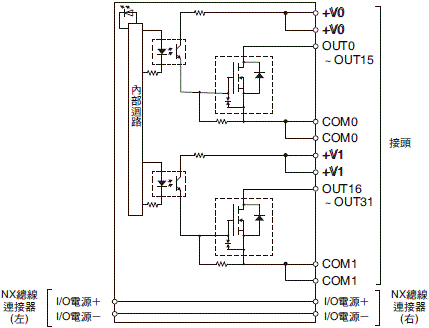

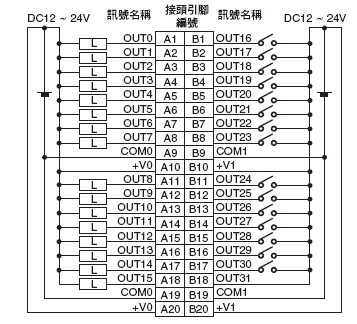

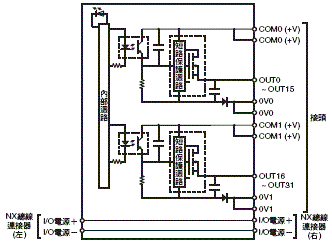

迴路構成
3186_sp_38
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3186_sp_39
• 21與22 (+V0)
請務必於兩端子連線
• 23與24 (COM0)
請務必於兩端子連線
• 1與2 (+V1)
請務必於兩端子連線
• 3與4 (COM1)
請務必於兩端子連線
斷線/短路檢測功能 無 保護功能 無


NX-OD6256-5型

模組名稱 電晶體輸出模組 型號 NX-OD6256-5
點數 32點 外部連接端子 MIL接頭(40端子)
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_17_2
内部I/O通用 PNP
額定電壓 DC24V
使用負載電壓範圍 DC20.4～28.8V
最大負載電流 0.5A/點、2A/共用、4A/NX模組
最大突波電流 4.0A/點、10ms以下
漏電流 0.1mA以下
殘留電壓 1.5V以下
ON/OFF應答時間 0.5ms以下/1.0ms以下
外觀尺寸 30(W)×100(H)×71(D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 1.00W以下 I/O電源電流消耗 80mA以下
重量 95g以下
迴路構成
3186_sp_41
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無

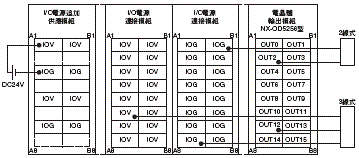

端子接線圖
3186_sp_42
• 21與22 (COM0 (+V))
請務必於兩端子連線
• 1與2 (COM1 (+V))
請務必於兩端子連線
• 23與24 (0V0)
請務必於兩端子連線
• 3與4 (0V1)
請務必於兩端子連線
斷線/短路檢測功能 無 保護功能 備有負載短路保護功能

電晶體輸出模組(富士通接頭、寬度30mm)

NX-OD6121-6型

模組名稱 電晶體輸出模組 型號 NX-OD6121-6
點數 32點 外部連接端子 富士通接頭(40端子)
I/O 更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
LED顯示 [TS] 指示器、輸出顯示指示器
  3185_sp_18_2
內部I/O 通用 NPN
額定電壓 DC12 ~ 24V
使用負載電壓範圍 DC10.2 ~ 28.8V
最大負載電流 0.5A/點、2A/共用、4A/NX模組
最大突波電流 4.0A/ 點、10ms以下
漏電流 0.1mA 以下
殘留電壓 1.5V 以下
ON/OFF應答時間 0.1ms以下/0.8ms以下
外觀尺寸 30 (W) × 100 (H) × 71 (D) 絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)		 耐電壓 若隔離電路之間使用AC510V，
1分鐘的漏電流在5mA以下
I/O 電源供電方式 外部供電 I/O 電源端子電流容量 無I/O電源端子
NX模組耗電量 0.80W以下 I/O 電源電流消耗 50mA以下
重量 90g以下
迴路構成 3186_sp_59
安裝方向和限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖

3186_sp_60

・A9與A19 （COM0）請務必於兩端子配線。
・B9與B19 （COM1）請務必於兩端子配線。
・A10與A20 （+V0）請務必於兩端子配線。
・B10與B20 （+V1）請務必於兩端子配線。
斷線/短路檢測功能 無 保護功能 無

繼電器輸出模組(免螺絲式接線端子、寬度12mm)

NX-OC2633型

模組名稱 繼電器輸出模組 型號 NX-OC2633
點數 2點獨立接點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉更新方式
LED顯示 [TS] 指示器、輸出顯示指示器
3185_sp_19_2
繼電器類型 常開接點
最大開關容量 AC250V/2A (cosφ＝1)、
AC250V/2A (cosφ＝0.4)、
DC24V/2A、4A/模組
最小開關容量 DC5V、1mA
繼電器壽命 電器性：10萬次＊
機械姓：2,000萬次		 ON/OFF應答時間 15ms以下/15ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 繼電器絕緣
絕緣阻抗 所有A1/B1端子和
所有A3/B3端子之間：
20MΩ min. (at 500 VDC)
所有外部端子和內部迴路之間：
20MΩ min. (at 500 VDC)
內部迴路和GR之間：
20MΩ min. (at 100 VDC)
所有外部端子和GR之間：
20MΩ min. (at 500 VDC)		 耐電壓 所有A1/B1端子和所有A3/B3端子之間：
AC2300V、1分鐘的漏電流在5mA以下
所有外部端子和GR之間：
AC2300V、1分鐘的漏電流在5mA以下
所有外部端子和內部迴路之間：
AC2300V，1分鐘的漏電流在5mA以下
內部迴路和GR之間：
AC510V、1分鐘的漏電流在5mA以下
耐震動 符合IEC60068-2-6規範
5 ~ 8.4Hz　振幅3.5mm、8.4 ~ 150Hz
加速度9.8m/s2
X、Y、Z各方向100分鐘
(掃描時間10分鐘x掃描次數10次=
總計100分鐘)		 耐衝擊 100m/s2 X、Y、Z各方向3次
I/O電源供給方式 外部供電 I/O電源端子
電流容量		 無I/O電源端子
NX模組耗電量 0.80W以下 I/O電源電流消耗 無耗電
重量 65g以下

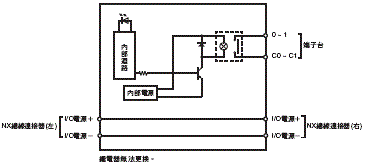

迴路構成
3186_sp_44
安裝方式與限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3186_sp_45
斷線/短路檢測功能 無 保護功能 無

＊電氣壽命會因電流值而異。詳細內容請參考『NX系列 數位I/O模組使用手冊』。

NX-OC2733型


模組名稱 繼電器輸出模組 型號 NX-OC2733
點數 2點獨立接點 外部連接端子 免螺絲式接線端子(8端子)
I/O更新方式 自由運轉更新方式
LED顯示 [TS] 指示器、輸出顯示指示器
3185_sp_20_2
最大開關容量 AC250V/2A (cosφ＝1)、
AC250V/2A (cosφ＝0.4)、
DC24V/2A　
4A/NX模組
最小開關容量 DC5V、10mA
繼電器壽命 電氣性：10萬次 ＊
機械性：2,000萬次		 ON/OFF應答時間 15ms以下/15ms以下
外觀尺寸 12(W)×100(H)×71(D) 絕緣方式 繼電器絕緣
絕緣阻抗 所有A1/3、B1/3端子和
所有A5/7、B5/7端子之間：
20MΩ min. (at 500 VDC)　
所有外部端子和接地功能端子之間：
20MΩ min. (at 500 VDC)　
所有外部端子和內部迴路之間：
20MΩ min. (at 500 VDC)　
內部迴路和接地功能端子之間：
20MΩ min. (at 100 VDC)		 耐電壓 所有A1/3、B1/3端子和
所有A5/7、B5/7端子之間：
AC2300V、1分鐘的漏電流在5mA以下
所有外部端子和接地功能端子之間：
AC2300V，1分鐘的漏電流在5mA以下
所有外部端子和內部迴路之間：
AC2300V，1分鐘的漏電流在5mA以下
內部迴路和接地功能端子之間：
AC510V，1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電 I/O電源端子
電流容量		 無I/O電源端子
NX模組耗電量 0.95W以下 I/O電源電流消耗 無耗電
重量 70g以下

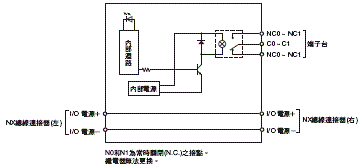

迴路構成
3186_sp_47
安裝方式與限制 安裝方向：可朝六種方向安裝
限制：無
端子接線圖
3186_sp_48
斷線/短路檢測功能 無 保護功能 無
＊電氣壽命會因電流值而異。詳細內容請參考『NX系列 數位I/O模組使用手冊』。

DC輸入/電晶體輸出模組(MIL接頭、30mm寬度)

NX-MD6121-5型

模組名稱 DC輸入/電晶體輸出模組 型號 NX-MD6121-5
點數 輸入16點/輸出16點 外部連接端子 MIL接頭(20端子) × 2
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
輸出部
(CN1)		 內部I/O通用 NPN 輸入部
(CN2)		 內部I/O通用 NPN/PNP共用
額定電壓 DC12 ~ 24V 額定輸入電壓 DC24V (DC15 ~ 28.8V)
使用負載電壓範圍 DC10.2 ~ 28.8V 輸入電流 7mA TYP. (DC24V)
最大負載電流 0.5A/點、2A/NX單位 ON電壓/ON電流 DC15V以上/3mA以上
(COM和各訊號之間)
最大突波電流 4.0A/點、10ms以下 OFF電壓/OFF電流 DC5V以下/1mA以下
(COM和各訊號之間)
漏電流 0.1mA以下 ON/OFF應答時間 20μs以下/400μs以下
殘留電壓 1.5V以下 輸入濾波時間

無濾波器、0.25ms、0.5ms、

1ms (工廠出廠設定值)、2ms、

4ms、 8ms、16ms、32ms、

64ms、 128ms、256ms
ON/OFF應答時間 0.1ms以下/0.8ms以下
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_1_1
外觀尺寸 30 (W) × 100 (H) × 71 (D)
絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)
耐電壓

若隔離電路之間使用AC510V，

1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電
I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.70W以下
I/O電源電流消耗 30mA以下
重量 105g以下
迴路構成
3388_sp_2
安裝方向和限制
3388_sp_3

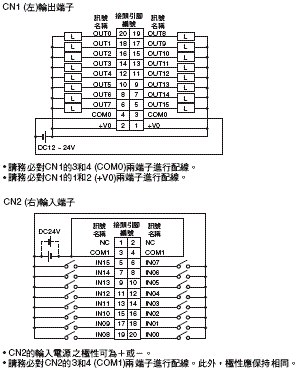

端子接線圖
3388_sp_4
斷線/短路檢測功能 無 保護功能 無

NX-MD6256-5型

模組名稱 DC輸入/電晶體輸出模組 型號 NX-MD6256-5
點數 輸入16點/輸出16點 外部連接端子 MIL接頭(20端子) × 2
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
輸出部
(CN1)		 內部I/O通用 PNP 輸入部
(CN2)		 內部I/O通用 NPN/PNP共用
額定電壓 DC24V 額定輸入電壓 DC24V (DC15 ~ 28.8V)
使用負載電壓範圍 DC20.4 ~ 28.8V 輸入電流 7mA TYP. (DC24V)
最大負載電流 0.5A/點、2A/NX單位 ON電壓/ON電流 DC15V以上/3mA以上
(COM和各訊號之間)
最大突波電流 4.0A/點、10ms以下 OFF電壓/OFF電流 DC5V以下/1mA以下
(COM和各訊號之間)
漏電流 0.1mA以下 ON/OFF應答時間 20μs以下/400μs以下
殘留電壓 1.5V以下 輸入濾波時間

無濾波器、0.25ms、0.5ms、

1ms (工廠出廠設定值)、2ms、

4ms、8ms、16ms、32ms、

64ms、128ms、256ms
ON/OFF應答時間 0.5ms以下/1.0ms以下
LED顯示 ［TS］指示器、輸出顯示指示器
3185_sp_2_1
外觀尺寸 30 (W) × 100 (H) × 71 (D)
絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)
耐電壓

若隔離電路之間使用AC510V，

1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電
I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.75W以下
I/O電源電流消耗 40mA以下
重量 110g以下

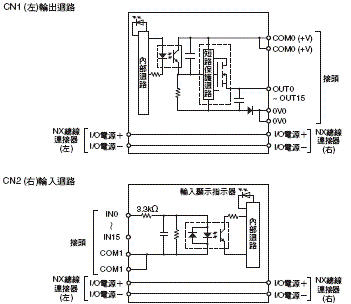

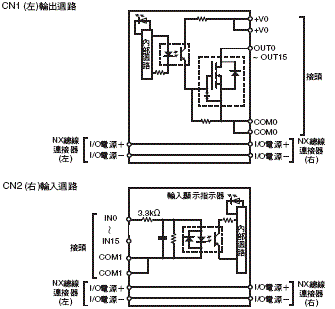

迴路構成
3388_sp_6
安裝方向和限制
3388_sp_7

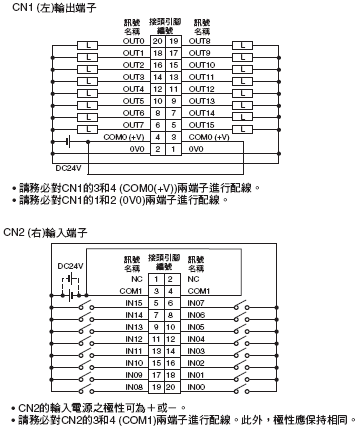

端子接線圖
3388_sp_8
斷線/短路檢測功能 無 保護功能 無

DC輸入/電晶體輸出模組(富士通接頭、30mm寬度)

NX-MD6121-6型

模組名稱 DC輸入/電晶體輸出模組 型號 NX-MD6121-6
點數 輸入16點/輸出16點 外部連接端子 富士通接頭(20端子) × 2
I/O更新方式 自由運轉刷新方式、或切換為輸入/輸出同步刷新方式
輸出部
(CN1)		 內部I/O通用 NPN 輸入部
(CN2)		 內部I/O通用 NPN/PNP共用
額定電壓 DC12 ~ 24V 額定輸入電壓 DC24V (DC15 ~ 28.8V)
使用負載電壓範圍 DC10.2 ~ 28.8V　 輸入電流 7mA TYP. (DC24V)
最大負載電流 0.5A/點、2A/NX單位 ON電壓/ON電流 DC15V以上/3mA以上
(COM和各訊號之間)
最大突波電流 4.0A/點、10ms以下 OFF電壓/OFF電流 DC5V以下/1mA以下
(COM和各訊號之間)
漏電流 0.1mA以下 ON/OFF應答時間 20μs以下/400μs以下
殘留電壓 1.5V以下 輸入濾波時間

無濾波器、0.25ms、0.5ms、

1ms (工廠出廠設定值)、2ms、

4ms、8ms、16ms、32ms、

64ms、128ms、256ms
ON/OFF應答時間 0.1ms以下/0.8ms以下
LED顯示 ［TS］指示器、輸出顯示指示器
 3185_sp_3_1
外觀尺寸 30 (W) × 100 (H) × 71 (D)
絕緣方式 光耦合器絕緣
絕緣阻抗 隔離電路之間為20MΩ min.
(at 100 VDC)
耐電壓

若隔離電路之間使用AC510V，

1分鐘的漏電流在5mA以下
I/O電源供電方式 外部供電
I/O電源端子電流容量 無I/O電源端子
NX模組耗電量 0.70W以下
I/O電源電流消耗 30mA以下
重量 95g以下

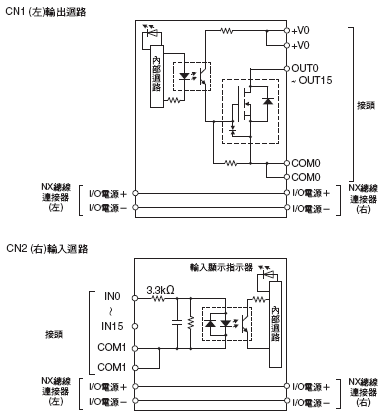

迴路構成
3388_sp_10
安裝方向和限制
3388_sp_11

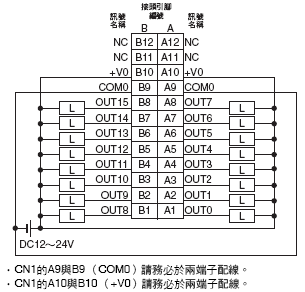

端子接線圖
CN1(左)輸出端子
3388_sp_12

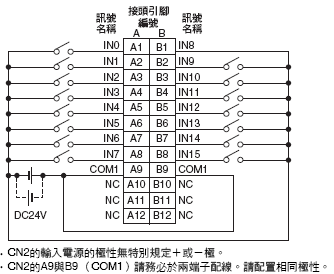

CN2(右)入力端子
3388_sp_13

斷線/短路檢測功能 無 保護功能 無

版本資訊

NX模組 支援版本＊1
型號 模組版本 EtherCAT EtherNet/IP
EtherCAT
耦合器模組
NX-ECC20[]型		 NJ/NX系列
CPU模組		 Sysmac Studio 通訊耦合器模組
NX-EIC202型		 Sysmac Studio
NX-ID3317 Ver.1.0 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本 Ver.1.0之後的版本 Ver.1.10之後的版本
NX-ID3343
NX-ID3344 Ver.1.1之後的版本 Ver.1.06之後的版本＊2 Ver.1.07之後的版本 - -
NX-ID3417 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本 Ver.1.0之後的版本 Ver.1.10之後的版本
NX-ID3443
NX-ID3444 Ver.1.1之後的版本 Ver.1.06之後的版本＊2 Ver.1.07之後的版本 - -
NX-ID4342 Ver.1.0之後的版本 Ver.1.05之後的版本 Ver.1.06之後的版本 Ver.1.0之後的版本 Ver.1.10之後的版本
NX-ID4442
NX-ID5142-1 Ver.1.13之後的版本 Ver.1.13之後的版本
NX-ID5142-5 Ver.1.10之後的版本 Ver.1.10之後的版本
NX-ID5342 Ver.1.06之後的版本
NX-ID5442
NX-ID6142-5 Ver.1.10之後的版本
NX-ID6142-6 Ver.1.13之後的版本 Ver.1.13之後的版本
NX-IA3117 Ver.1.08之後的版本 Ver.1.10之後的版本

＊1. 根據模組的種類，部分型號不具上表所記的版本。若無該版本，則支援表中所示支援版本以後最舊的版本。有關型號和版本的關係，請參閱各模組的使用手冊。

＊2. CPU模組的Ver.1.06之後的模組版本支援時戳方式的指令。不使用時戳方式的指令時，亦可使用Ver.1.05。

NX模組 支援版本＊
型號

模組

版本

 EtherCAT EtherNet/IP

EtherCAT

耦合器模組
NX-ECC20[]

NJ/NX系列

CPU模組

Sysmac

Studio

通訊耦合器模組

NX-EIC202

Sysmac

Studio
NX-OD2154 Ver.1.0 Ver.1.1 Ver.1.06 Ver.1.07 --- ---
NX-OD2258
NX-OD3121 Ver.1.0 Ver.1.05 Ver.1.06 Ver.1.0 Ver.1.10
NX-OD3153
NX-OD3256
NX-OD3257
NX-OD3268 Ver.1.13 Ver.1.13
NX-OD4121 Ver.1.06 Ver.1.10
NX-OD4256
NX-OD5121
NX-OD5121-1 Ver.1.13 Ver.1.13
NX-OD5121-5 Ver.1.10 Ver.1.10
NX-OD5256 Ver.1.06
NX-OD5256-1 Ver.1.13 Ver.1.13
NX-OD5256-5 Ver.1.10 Ver.1.10
NX-OD6121-5
NX-OD6121-6 Ver.1.13 Ver.1.13
NX-OD6256-5 Ver.1.10 Ver.1.10
NX-OC2633 Ver.1.06
NX-OC2733 Ver.1.08
＊根據模組的種類，部分型號不具上表所記的版本。若無該版本，則支援表中所示支援版本以後最舊的版本。有關型號和版本的關係，請參閱各模組的使用手冊。

NX模組 支援版本＊
型號 模組版本 EtherCAT EtherNet/IP
通訊耦合器模組NX-ECC20 []型 NJ/NX系列CPU 模組 Sysmac Studio 通訊耦合器模組NX-EIC202型 Sysmac Studio
NX-MD6121-5 Ver.1.0 Ver.1.0 Ver.1.05 Ver.1.0 Ver.1.0 Ver.1.0
NX-MD6121-6 Ver.1.13 Ver.1.13
NX-MD6256-5 Ver.1.10 Ver.1.10
＊視模組的種類而定，某些型號可能沒有上表中所記載的版本。此時，請參考表中所示版本以後的舊版本。關於型號與版本的關連性，請參考各組件的使用手冊。

更新日期 2023年6月2日

產品類別

產品資訊

解決方案

支援服務

關於我們

聯絡我們

網路商店

線上客服

産品技術客服中心
008-0186-3102

Site Information

© Copyright OMRON Corporation 1996 - 2023. All Rights Reserved.
