(單位:mm)

除非另有說明,否則本資料表的外觀尺寸採用公差等級IT16。

讀寫器

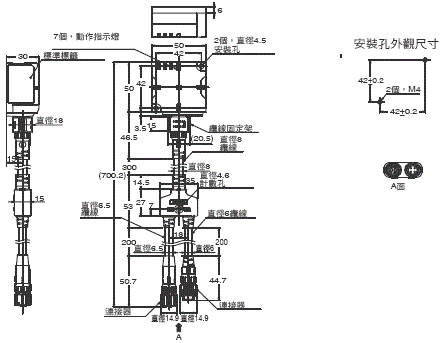

EtherNet/IP、PROFINET

V680S-HMD63-EIP型
V680S-HMD63-PNT型

3198_dm_1

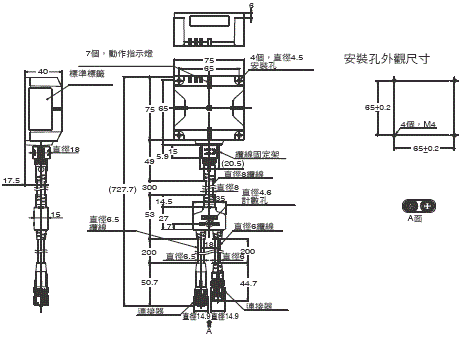

V680S-HMD64-EIP型
V680S-HMD64-PNT型

3198_dm_2

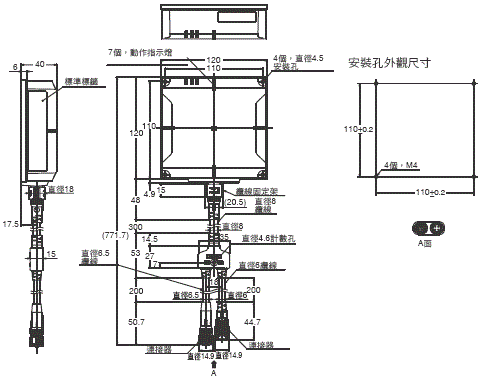

V680S-HMD66-EIP型
V680S-HMD66-PNT型

3198_dm_3

Modbus TCP

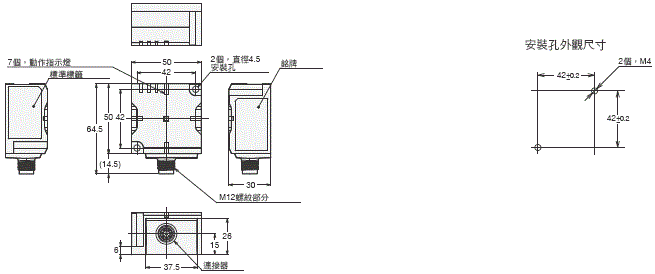

V680S-HMD63-ETN型
3198_dm_4

V680S-HMD64-ETN型
3198_dm_5

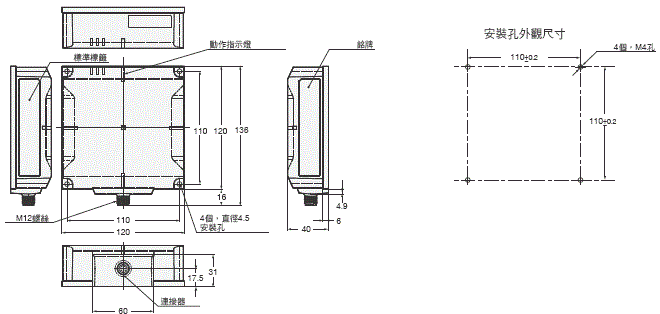

V680S-HMD66-ETN型
3198_dm_6

RF標籤

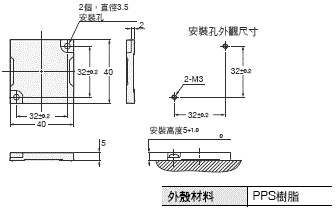

V680S-D2KF67/-D2KF67M型
V680S-D8KF67/-D8KF67M型

3198_dm_7

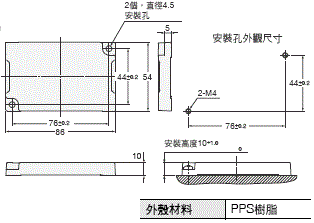

V680S-D2KF68/-D2KF68M型
V680S-D8KF68/-D8KF68M型

3198_dm_8


V680-D1KP54T型
3198_dm_9


V680-D1KP66T/-D1KP66MT型
3198_dm_10

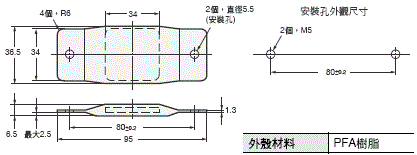

V680-D1KP66T-SP型
3198_dm_11


V680-D1KP58HTN型

3198_dm_12

RF標籤安裝座(另購)

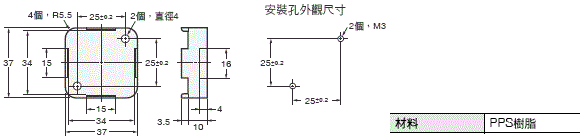

V680-D1KP66T型對應

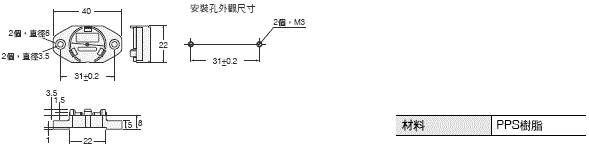

V600-A86型

3198_dm_13

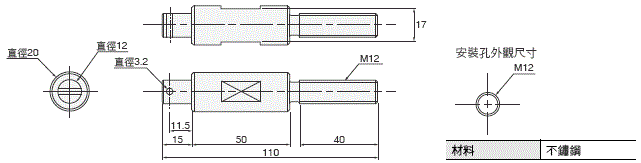

V680-D1KP58HTN型對應
V680-A80型

3198_dm_14

V680-D1KP54T型對應
V700-A80型

3198_dm_15

Modbus TCP的纜線

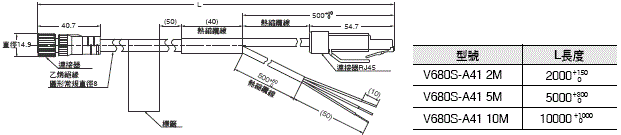

V680S-A41[]M型
專用接頭 - RJ45

3198_dm_16

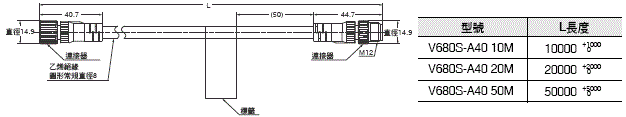

Modbus TCP的延長線

V680S-A40[]M型
專用接頭 - 專用接頭

3198_dm_17

EtherNet/IP和PROFINET乙太網路線

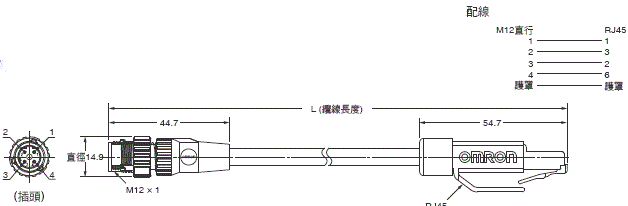

兩端附插頭的纜線(M12直行/RJ45)
XS5W-T421-[]MC-K型

3198_dm_18

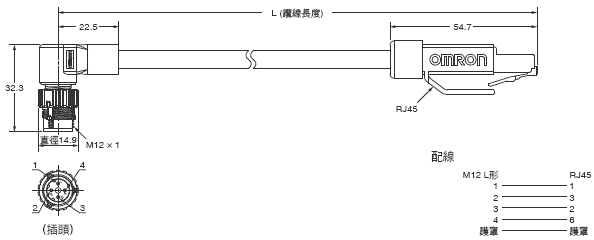

兩端附插頭的纜線(M12 L形/RJ45)
XS5W-T422-[]MC-K型

3198_dm_19
註. 詳細資料請參閱工業乙太網路連接器目錄。

EtherNet/IP和PROFINET乙太網路線

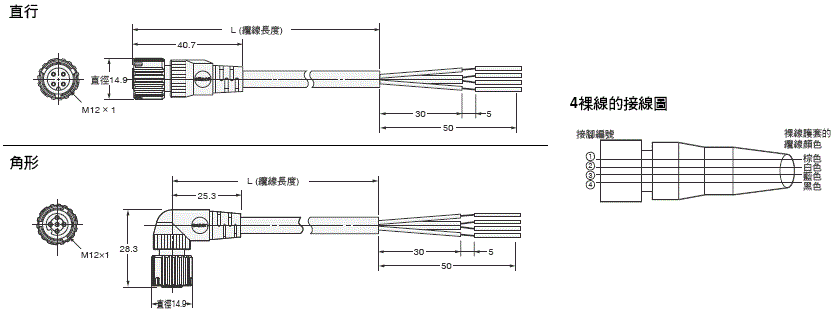

XS5F-D42[]-[]80-[]型
3198_dm_20
註1. 耐火,耐繞曲纜線(XS5F-D42[]-[]80-F型)為暖灰色護套。
 2. 詳細資料請參閱工業連接器目錄。
