WL, WLM

雙迴路限動開關/長壽命雙迴路限動開關

WL, WLM

提供適合各種使用環境與用途之機型
種類豐富的雙迴路限動開關

(單位:mm)

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

一般型

標準型

●標準型

旋轉手柄型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

滾輪手柄型 R38型
WLCA2型
WL01CA2型

326_dm_1


滾輪手柄型 R50型
WLCA2-7型
WL01CA2-7型

326_dm_2


滾輪手柄R63型
WLCA2-8型
WL01CA2-8型

326_dm_3


可調式滾輪手柄型
WLCA12型
WL01CA12型

326_dm_4


可調式桿狀手柄25~140mm型
WLCL型
WL01CL型

326_dm_5


叉形手柄鎖定型
WLCA32-41~44型
WL01CA32-41~44型

326_dm_6

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_7

柱塞型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

頂部柱塞型
WLD型
WL01D型

326_dm_8


側邊柱塞型
WLSD型
WL01SD型

326_dm_9


頂部滾輪柱塞型
WLD2型
WL01D2型

326_dm_10


側邊滾輪柱塞型
WLSD2型
WL01SD2型

326_dm_11


頂部滾珠柱塞型
WLD3型
WL01D3型

326_dm_12


側邊滾珠柱塞型
WLSD3型
WL01SD3型

326_dm_13


密封頂部滾輪柱塞型
WLD28型
WL01D28型

326_dm_14

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_15

彈性桿型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

螺旋彈簧型
WLNJ型
WL01NJ型

326_dm_16


螺旋彈簧型(多捲式)
WLNJ-30型
WL01NJ-30型

326_dm_17


螺旋彈簧型(樹脂棒)
WLNJ-2型
WL01NJ-2型

326_dm_18


鋼線型
WLNJ-S2型
WL01NJ-S2型

326_dm_19

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_20

●過行程型

一般型、高感度型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

滾輪手柄型 R38
WLH2型
WL01H2型
WLG2型
WL01G2型

326_dm_21


可調式桿狀手柄型
WLHL型
WL01HL型
WLGL型
WL01GL型

326_dm_22


可調式滾輪手柄型
WLH12型
WL01H12型
WLG12型
WL01G12型

326_dm_23


可調式桿狀手柄型
WLHAL4型
WL01HAL4型

326_dm_24


彈簧棒桿型
WLHAL5型
< WL01HAL5型

326_dm_25

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_26


WLH12型、WL01H12型的手柄長度89mm時的OF、RF參考值


326_dm_27

90°動作型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

滾輪手柄型
WLCA2-2N型
WL01CA2-2N型

326_dm_28


滾輪手柄型
WLCA2-2型
WL01CA2-2型

326_dm_29


可調式滾輪手柄型
WLCA12-2N
WL01CA12-2N

326_dm_30


可調式滾輪手柄型
WLCA12-2
WL01CA12-2

326_dm_31


可調式桿狀手柄型
WLCL-2N型
WL01CL-2N型

326_dm_32


可調式桿狀手柄型
WLCL-2型
WL01CL-2型

326_dm_33

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_34


●高精度型

各型號的WL[]型為標準型,WL01[]型為微小負載型。

滾輪手柄型
WLGCA2
WL01GCA2

326_dm_35

註. 外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_36

感測器I/O接頭型

直接出線接頭型/快速接頭型

(適用電纜請參閱型錄第 17 頁。)

滾輪手柄型
標準型(WLCA2型)、高精度型(WLGCA2型)、
過行程型一般型(WLH2型)、過行程型高感度型(WLG2型)

各型號的WL[]型為標準型,WL01[]型為微小負載型。

接頭型

326_dm_37


快速接頭型

326_dm_38

註1. WLG2型只有安裝位置指示板的外觀差異。

2. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

3. 上圖為含動作指示燈。


326_dm_39

頂部滾輪柱塞型(WLD2型)

接頭型

326_dm_40


快速接頭型

326_dm_41


註1. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

2. 上圖為含動作指示燈。


326_dm_42

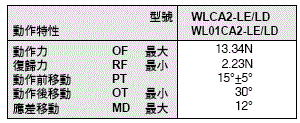

動作指示型

滾輪手柄型
WLCA2-LE/LD型
WL01CA2-LE/LD型

326_dm_43

註. 外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。


326_dm_44

防濺型

滾輪手柄型
(螺旋安裝端子型)
WLCA2-[]S型/WL01[]-[]S型
WLH2-[]S型/WLG2-[]S型
WLGCA2-[]S型

326_dm_45


滾輪手柄型
(快速接頭型)
WLCA2-[]S-M1J型
/WL01[]-[]S-M1J型
WLH2-[]S-M1J型/WLG2-[]S-M1J型
WLGCA2-[]S-M1J型
※雖然芯線數量不同、外觀尺寸相同。

326_dm_46


密封頂部滾輪柱塞型
(螺旋安裝端子型)
WLD28-[]S型

326_dm_47


密封頂部滾輪柱塞型
(快速接頭型)
WLD28-[]S-M1J型

※雖然芯線數量不同、外觀尺寸相同。

326_dm_48

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

326_dm_49

長壽命型

旋轉手柄型

滾輪手柄型
(螺旋安裝端子型)
WLM[]-LD型

326_dm_50


滾輪手柄型
(直接出線式接頭型)
WLM[]-LD[]型

326_dm_51


滾輪手柄型
(快速接頭型)
WLM[]-LD[]型

326_dm_52

326_dm_53

註. 各機種之外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。


●致動器單品

手柄

WL-1A100型
標準手柄

326_dm_54

WL-1A115型
樹脂滾輪

326_dm_55

WL-1A400型
軸承滾輪

326_dm_56

WL-1A118型
滾輪寬30尼龍滾輪

326_dm_57

WL-1A105型
雙重螺帽鎖緊

326_dm_58

WL-1A103S型
防濺用

326_dm_59

WL-1A200型
手柄長度50、滾輪寬15

326_dm_60

WL-1A300型
手柄長度63

326_dm_61

WL-2A100型

326_dm_62

WL-2A111型
樹脂滾輪

326_dm_63

WL-2A107型
雙重螺帽鎖緊

326_dm_64

WL-2A108型
樹脂滾輪

326_dm_65

WL-2A122型

326_dm_66

WL-2A106型

326_dm_67

WL-2A130型

326_dm_68

WL-2A104型

326_dm_69

WL-2A110型

326_dm_70

WL-2A105型

326_dm_71

WL-1A106型

326_dm_72

WL-1A110型

326_dm_73

WL-4A100型

326_dm_74

WL-4A201型

326_dm_75

WL-3A100型

326_dm_76

WL-3A106型
雙重螺帽鎖緊

326_dm_77

WL-3A108型

326_dm_78

WL-3A200型

326_dm_79

WL-3A203型

326_dm_80

WL-4A112型

326_dm_81

WL-2A129型

326_dm_82

WL-5A101型
(塑膠滾輪為WL-5A100型)

326_dm_83

WL-5A103型
(塑膠滾輪為WL-5A102型)

326_dm_84

WL-5A105型
(塑膠滾輪為WL-5A104型)

326_dm_85

註1. 外觀尺寸圖中,未指定部分之尺寸公差為±0.4mm。

2. 使用可調式滾輪 (桿)手柄時,請將手柄朝下使用。 此外,可能發生Telegraphing現象 (開關因慣性而反覆ON、OFF的現象),敬請注意。
