F3W-MA

智慧型無效化致動器

F3W-MA

以多光軸光電感測器為基礎的綜合型暫時無效化感測器

(單位:mm)

安裝標準調整金具(F39-LGA型)時

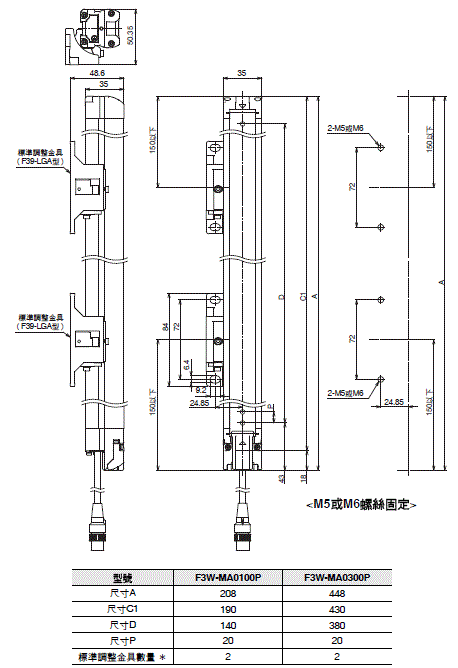

採背面安裝時

3411_dm_1



*單邊安裝感測器(投光器或受光器)時必要的數量。

註. 智慧型無效化致動器的CAD 資料不含標準固定金具。請搭配所使用的安裝金具的CAD資料進行組裝。

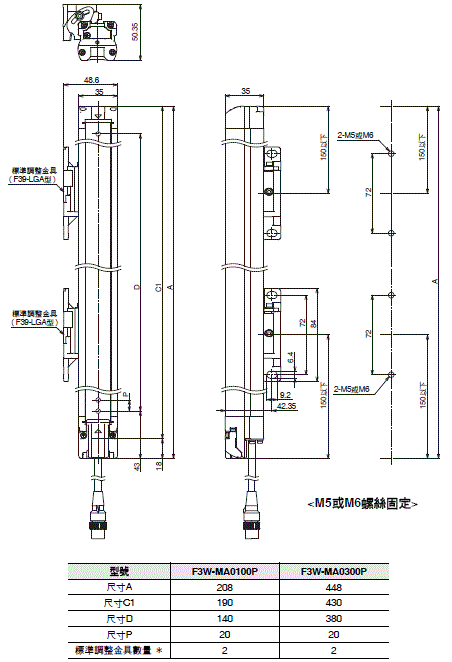

採側面安裝時

3411_dm_2

*標準調整金具數量為:單邊安裝感測器(投光器或受光器)時必要的數量。

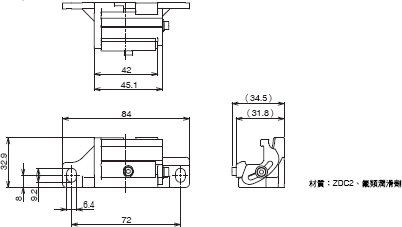

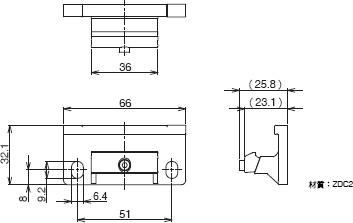

標準調整金具(F39-LGA型)

3411_dm_3

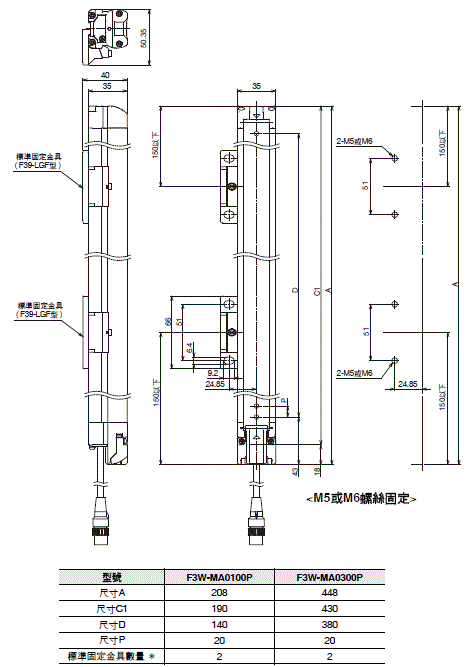

安裝標準固定金具(F39-LGF型)時

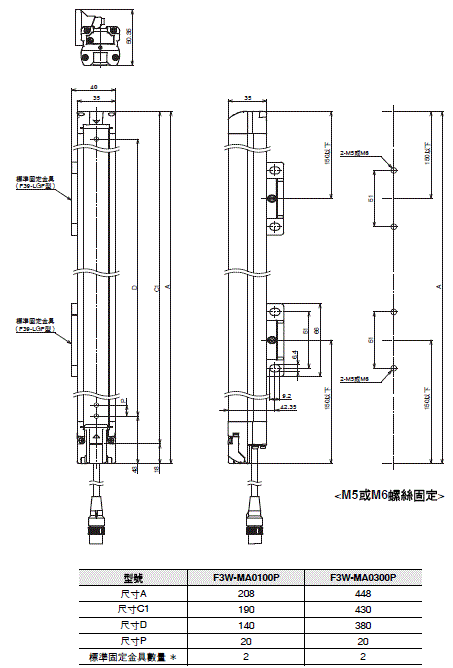

採背面安裝時

3411_dm_4

*標準固定金具數量為:單邊安裝感測器(投光器或受光器)時必要的數量。

採側面安裝時

3411_dm_5

*標準固定金具數量為:單邊安裝感測器(投光器或受光器)時必要的數量。

標準固定金具(F39-LGF型)

3411_dm_6

選購品

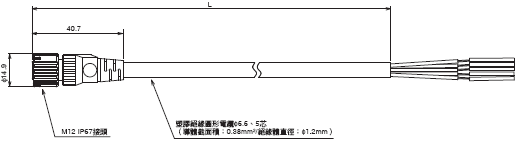

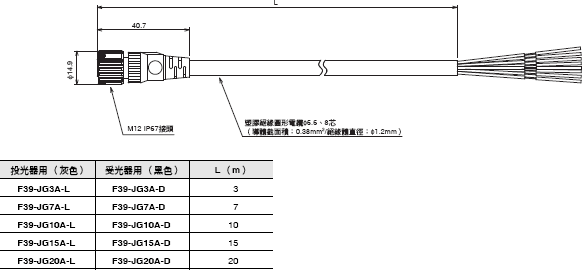

投光器用單側接頭纜線(另售:F39-JG[]A-L型)

3411_dm_7

受光器用單側接頭纜線(另售:F39-JG[]A-D型)

3411_dm_8

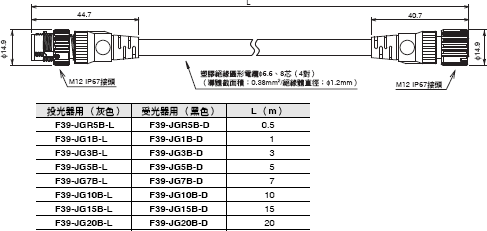

投光器用雙側接頭纜線:延長纜線時接續用的纜線(另售:F39-JG[]B-L型)

3411_dm_11

受光器用雙側接頭纜線:延長纜線時接續用的纜線(另售:F39-JG[]B-D型)

3411_dm_12

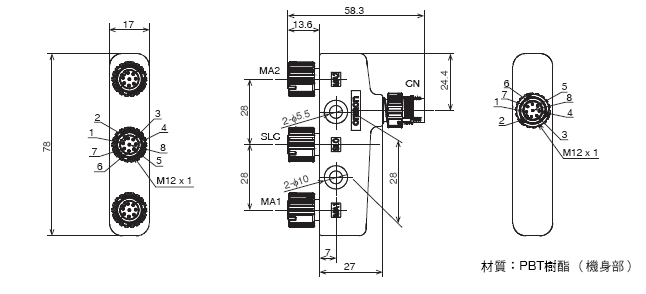

投光器用4接頭插頭/插座雙接頭(另售:F39-GCN4-L型)

3411_dm_13

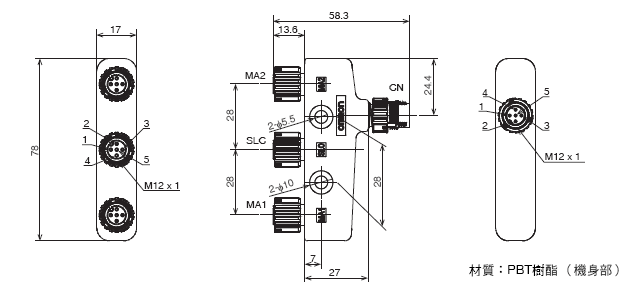

受光器用4接頭插頭/插座雙接頭(另售:F39-GCN4-D型)

3411_dm_14
