NX-EIC202

NX系列 EtherNet/IP™耦合器模組

NX-EIC202

支援FA業界所使用的全球標準網路EtherNet/IP

相關資訊

更新日期 2024年12月17日

一般規格

項目 規格
架構 控制盤內安裝型
接地方法 D種接地(第3類接地)

使用

環境

 使用環境溫度 0～55℃
使用環境濕度 10 ~ 95%RH (不可結露、結冰)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25 ~ +70°C (不可結露、結冰)
使用場所之海拔高度 2,000m以下
污染度 污染度2以下：符合IEC 61010-2-201
抗干擾性 符合IEC 61000-4-4規範、2kV (電源線)
過電壓類別(Over-voltage Category) 類別Ⅱ：符合IEC 61010-2-201
EMC抗干擾級別 B區
耐震動 符合IEC 60068-2-6規範
5 ~ 8.4Hz、振幅3.5mm、
8.4 ~ 150Hz　加速度9.8m/s2
X、Y、Z各方向100分鐘(掃描時間10分鐘×掃描次數10次＝總計100分鐘) ＊1
耐衝擊 符合IEC 60068-2-27規範、147m/s2 X、Y、Z各方向3次＊1
適合規格＊2 cULus：Listed (UL508)、ANSI/ISA 12.12.01、EU：EN 61131-2、C-Tick或RCM、KC：已註冊韓國電波法
＊1. 繼電器輸出模組的耐震動及耐衝擊的規格，請參考『NX系列 數位I/O模組使用手冊(SBCA-407)』。
＊2. 各型號的最新適合規格請確認本公司網頁或本公司業務人員。

個別規格

項目 規格
型號  NX-EIC202
可連接的NX模組台數 63台以下 ＊1
通訊協定 EtherNet/IP專用協定
TCP/IP及UDP/IP
(訊息服務)		 緩衝(插座)數：
• 伺服器專用訊息緩衝區： 8
• 用戶專用訊息緩衝區：無
• UDP/IP訊息和TCP/IP訊息共用緩衝區
訊息最大容量：
• Request：492位元
• 回應：496位元
最大NX輸出資料長度：
• 490位元
最大NX輸入資料長度：
• 496位元
調變方式 基帶
連線速度 100Mbps
實體層 100BASE-TX (IEEE802.3)
連接數 8
接收封包間隔(RPI、更新週期) 4～1000ms
允許通訊頻寬(每個模組) 1000 pps
拓樸 環狀、星狀、樹狀
交換式集線 第2層開關
傳送媒介 Category 5以上雙絞纜線(建議使用纜線：建議使用鋁膠帶編織之雙重隔離遮蔽纜線)
傳送距離 節點距離：100m以內
NX總線I/O資料長度 輸入：512位元以下(包含IN資料、狀態及不使用區塊)
輸出：512位元以下(包含OUT資料、不使用區塊)
EtherNet/IP I/O連接尺寸 輸入：504位元以下(包含IN資料、狀態及不使用區塊)
輸出：504位元以下(包含OUT資料、不使用區塊)
更新方式 自由運轉方式
模組供電源 ＊2 電源電壓 DC24V(DC20.4～28.8V)
NX模組電源供應容量 10W以下(詳細內容請參考「安裝方向和限制」)
NX模組電源供應效率 70%
絕緣方式 NX模組電源-模組電源供應用端子之間：非絕緣
電源端子電流容量 4A以下
I/O電源供給 ＊2 電源電壓 DC5～24V(DC4.5～28.8V) ＊3
I/O電源最大電流 10A (詳細內容請參考「安裝方向和限制」)
電源端子電流容量 10A 以下
NX模組耗電量 1.60W以下
I/O電源電流消耗 10mA以下(DC24V時)
耐電壓 AC510V (1min)、漏電流：5mA以下(隔離電路之間)
絕緣阻抗 DC100V、20MW以上(隔離迴路之間)
外部連接端子 [通信接頭]
EtherNet/IP通訊專用
• RJ45 x 2 (支援隔離線)
[免螺絲式接線端子]
模組電源供電用、I/O電源供電用、接地用、拆卸式
[周邊設備(USB)通訊埠]
Sysmac Studio連接用
• 實體層：符合USB2.0 B接頭
• 傳送距離：最大5m
外觀尺寸 46(W)×100(H)×71(D)
重量 150g以下
安裝方向和限制 安裝方向：6方向
限制：
• 朝正面安裝使用時

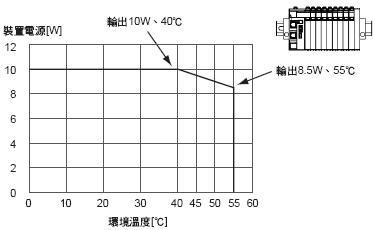

3412_sp_1
• 朝正面以外的方向安裝使用時

3412_sp_2

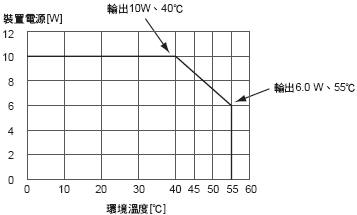

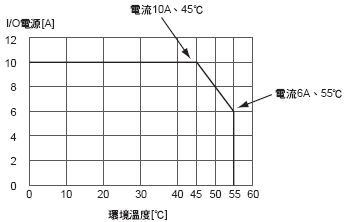

3412_sp_3

迴路構成

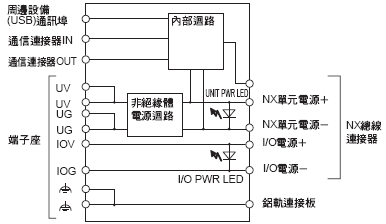

3412_sp_4
端子排列

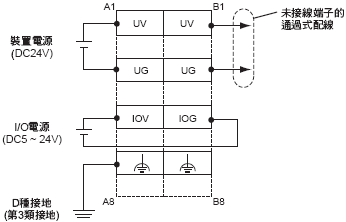

3412_sp_5
附屬品 端蓋(NX-END01型)：1個
＊1. 如欲瞭解安全控制模組的連接台數等相關資訊，請參閱『NX系列安全控制模組使用手冊(SGFM-710)』之說明。
＊2. 模組電源、IO電源的設計步驟請參考『NX系列EtherNet/IPTM 耦合器模組 使用手冊(SBCD-365)』。
＊3. 選擇電壓時，必須適合您所要使用的NX模組之I/O迴路或外部連接設備。
