A22NK

鑰匙型選擇開關

A22NK

φ22mm 鑰匙型選擇開關。藉由短機身與配線方向的變更，讓控制盤輕薄短小化，新增Push-In Plus端子台型，配線更輕鬆。


‣推薦替代型號查詢​

相關資訊

更新日期 2024年4月15日

機種一覽

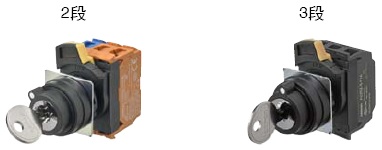

螺絲端子台/Push-In Plus端子台
樹脂邊框
A22NK-[]B
3441_lu_1

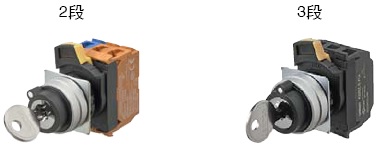

螺絲端子台/Push-In Plus端子台
金屬邊框：無光澤
A22NK-[]M
3441_lu_2

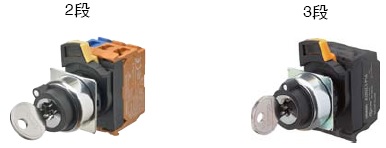

螺絲端子台/Push-In Plus端子台
圓形金屬邊框：具光澤、圓形
A22NK-[]R
3441_lu_3

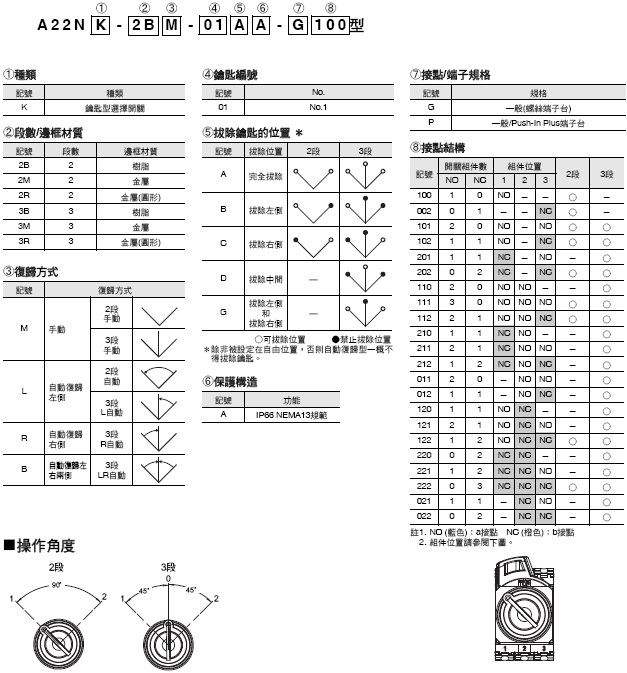

型號構成

型號基準

將操作部位/安裝台/開關組件集合為套裝組合的型號。

套裝組合型號

A22NK 種類 6

構造

接點結構表

2段

輸出點數 記號 接點結構 組件位置 接點 旋鈕位置
1 2
1 100 1NO 1 NO ON
2 --- --- ---
3 --- --- ---
1 002 1NC 1 --- --- ---
2 --- --- ---
3 NC ON
2 102 1NO/1NC 1 NO ON
2 --- --- ---
3 NC ON
2 101 2NO 1 NO ON
2 --- --- ---
3 NO ON
2 202 2NC 1 NC ON
2 --- --- ---
3 NC ON
3 111 3NO 1 NO ON
2 NO ON
3 NO ON
3 222 3NC 1 NC ON
2 NC ON
3 NC ON
3 122 1NO/2NC 1 NO ON
2 NC ON
3 NC ON
3 112 2NO/1NC 1 NO ON
2 NO ON
3 NC ON

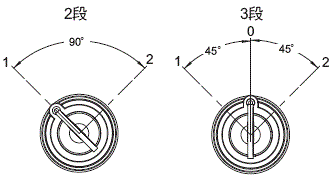

操作角度

A22NK 種類 10

3段

輸出點數 記號 接點結構 組件位置 組件位置接點 旋鈕位置
1 0 2
2 110 2NO 1 NO ON

2 NO ON
ON
3 --- --- --- ---
2 011 2NO 1 --- --- --- ---
2 NO ON
ON
3 NO

ON
2 101 2NO 1 NO ON

2 --- --- --- ---
3 NO

ON
2 220 2NC 1 NC
ON ON
2 NC
ON
3 --- --- --- ---
2 022 2NC 1 --- --- --- ---
2 NC
ON
3 NC ON ON
2 202 2NC 1 NC
ON ON
2 --- --- --- ---
3 NC ON ON
2 120 1NO/1NC 1 NO ON

2 NC
ON
3 --- --- --- ---
2 102 1NO/1NC 1 NO ON

2 --- --- --- ---
3 NC ON ON
2 210 1NO/1NC 1 NC
ON ON
2 NO ON
ON
3 --- --- --- ---
2 201 1NO/1NC 1 NC
ON ON
2 --- --- --- ---
3 NO

ON
2 012 1NO/1NC 1 --- --- --- ---
2 NO ON
ON
3 NC ON ON
2 021 1NO/1NC 1 --- --- --- ---
2 NC
ON
3 NO

ON
3 111 3NO 1 NO ON

2 NO ON
ON
3 NO

ON
3 222 3NC 1 NC
ON ON
2 NC
ON
3 NC ON ON
3 122 1NO/2NC 1 NO ON

2 NC
ON
3 NC ON ON
3 212 1NO/2NC 1 NC
ON ON
2 NO ON
ON
3 NC ON ON
3 221 1NO/2NC 1 NC
ON ON
2 NC
ON
3 NO

ON
3 211 2NO/1NC 1 NC
ON ON
2 NO ON
ON
3 NO

ON
3 121 2NO/1NC 1 NO ON

2 NC
ON
3 NO

ON
3 112 2NO/1NC 1 NO ON

2 NO ON
ON
3 NC ON ON

操作角度

A22NK 種類 12

種類

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套的方式出貨。

2段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式		 (5)
拔除鑰匙的位置		 (8)(8)(8)
接點結構
樹脂邊框
3441_lu_5_1		 2B 1 A22NK-2B(3)-01(5)A-G(8)(8)(8) M：手動
L ：左側自動復歸		 A：所有位置
B：左
C：右		 100
002
A22NK-2B(3)-01(5)A-P(8)(8)(8)
2 A22NK-2B(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2B(3)-01(5)A-P(8)(8)(8)
3 A22NK-2B(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2B(3)-01(5)A-P(8)(8)(8)
金屬邊框
3441_lu_5_2		 2M 1 A22NK-2M(3)-01(5)A-G(8)(8)(8) 100
002
A22NK-2M(3)-01(5)A-P(8)(8)(8)
2 A22NK-2M(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2M(3)-01(5)A-P(8)(8)(8)
3 A22NK-2M(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2M(3)-01(5)A-P(8)(8)(8)
圓形金屬邊框
3441_lu_5_3		 2R 1 A22NK-2R(3)-01(5)A-G(8)(8)(8) 100
002
A22NK-2R(3)-01(5)A-P(8)(8)(8)
2 A22NK-2R(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2R(3)-01(5)A-P(8)(8)(8)
3 A22NK-2R(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2R(3)-01(5)A-P(8)(8)(8)

3段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式		 (5)
拔除鑰匙的位置		 (8)(8)(8)
接點結構
樹脂邊框
3441_lu_6_1		 3B 2 A22NK-3B(3)-01(5)A-G(8)(8)(8) M：手動
L ：自動復歸左側
Ｒ：自動復歸右側
B：自動復歸左右兩側		 A：所有位置
B：左
C：右
D：中
G：左與右		 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3B(3)-01(5)A-P(8)(8)(8)
3 A22NK-3B(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3B(3)-01(5)A-P(8)(8)(8)
金屬邊框
3441_lu_6_2		 3M 2 A22NK-3M(3)-01(5)A-G(8)(8)(8) 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3M(3)-01(5)A-P(8)(8)(8)
3 A22NK-3M(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3M(3)-01(5)A-P(8)(8)(8)
圓形金屬邊框
3441_lu_6_3		 3R 2 A22NK-3R(3)-01(5)A-G(8)(8)(8) 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3R(3)-01(5)A-P(8)(8)(8)
3 A22NK-3R(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3R(3)-01(5)A-P(8)(8)(8)

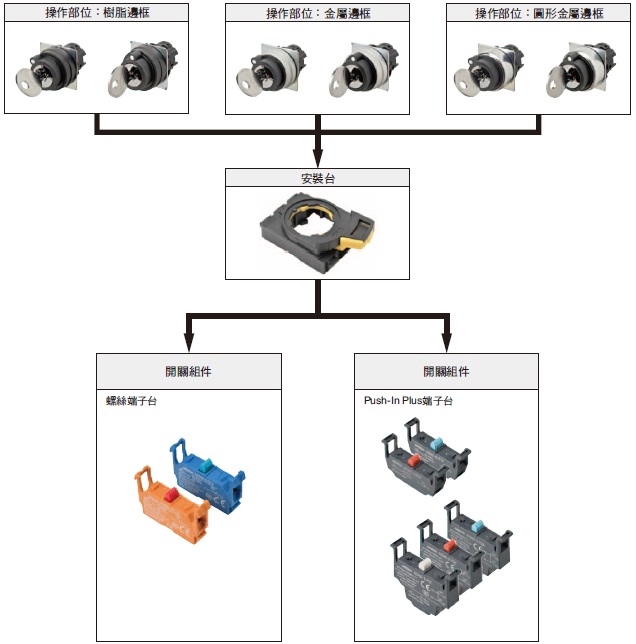

零件組成

操作部位/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

A22NK 種類 17

操作部位

邊框材質/形狀 樹脂
3441_lu_8_1		 金屬
3441_lu_8_2		 金屬(圓形)
3441_lu_8_3		 (1)
拔除鑰匙的位置
段數 復歸方式 型號 型號 型號
2 手動 A22NZ-2BM-01(1)A A22NZ-2MM-01(1)A A22NZ-2RM-01(1)A

A：所有位置
B：左

C：右

自動復歸左側 A22NZ-2BL-01(1)A A22NZ-2ML-01(1)A A22NZ-2RL-01(1)A
3 手動 A22NZ-3BM-01(1)A A22NZ-3MM-01(1)A A22NZ-3RM-01(1)A A：所有位置
B：左
C：右
D：中
G：左與右
自動復歸左側 A22NZ-3BL-01(1)A A22NZ-3ML-01(1)A A22NZ-3RL-01(1)A
自動復歸右側 A22NZ-3BR-01(1)A A22NZ-3MR-01(1)A A22NZ-3RR-01(1)A
自動復歸左右兩側 A22NZ-3BB-01(1)A A22NZ-3MB-01(1)A A22NZ-3RB-01(1)A

單品(共用)

零件型號

操作部位/LED燈/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

安裝台

形狀 型號
a254-e1_lu_2_1 A22NZ-H-01

開關組件

形狀 端子規格 接點規格 型號
a254-e1_lu_3_1 螺絲端子台 1NO接點(藍色) A22NZ-S-G1A
1NC接點(橙色) A22NZ-S-G1B
3441_lu_8
Push-In Plus端子台 1NO接點(藍色) A22NZ-S-P1A
1NC接點(紅色) A22NZ-S-P1B
3441_lu_9
Push-In Plus端子台 2NO接點(藍色) A22NZ-S-P2A
2NC接點(紅色) A22NZ-S-P2B
1NO1NC接點(白色) A22NZ-S-P2C
